HXD3A电力机车的技术指标

樊梨花

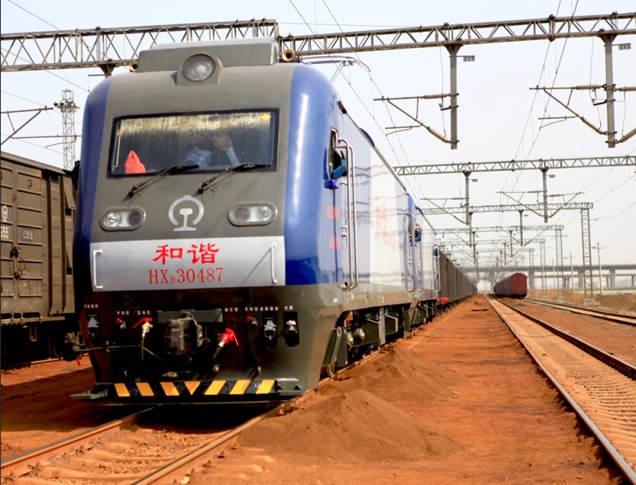

HXD3A型电力机车是八轴大功率干线货运电力机车，车体采用框架式整体承载结构及模块化设计，两端各设有一个司机室，司机可在任何一端司机室对机车进行控制；车内设备布置以两侧屏柜化、平面斜对称布置，并设宽620毫米的中央通道，通道左右两侧设有主变流装置、通风机、空气压缩机等设备，车上并为司机提供了冰箱、微波炉等生活设施。每台机车车顶设有DSA-200型单臂式受电弓和避雷器，而真空断路器、接地开关、高压隔离开关、高压电压互感器、高压电流传感器等高压电器集成在机械间内的高压柜中，提高机车雨雾等天气抗污闪能力；在中央顶盖上设有检修升降口，由此上车顶进行检修和维修作业。牵引变压器采用卧式悬挂结构，吊装于车底中部。
机车冷却系统主要包括：
主变压器系统冷却、主变流装置系统冷却、牵引电动机冷却、辅助电源装置冷却、空气压缩机的冷却及包括卫生间通风及车内换气等，机车采用车体独立通风方式，从侧墙上部进风百叶窗吸入冷风，通过独立冷却风道向发热部件冷却后从车底排出，并维持机械间呈微正压，改善机车防尘效果及防寒性能。机车轴式为Bo-Bo
空气制动系统采用克诺尔公司的“CCB II”微机控制电空制动系统；机车单机以120公里/小时的速度在平直道上施行紧急空气制动时，最大制动距离小于800米 主电路
HXD3A型电力机车是交—直—交流电传动的单相工频交流电力机车，机车主电路由主变压器、牵引变流器、牵引电动机三大部分构成。每台机车设有8套完全独立而又相同的牵引变流单元，分别安装在4牵引变流柜内，分别为4台转向架上的8台牵引电动机供电。接触网导线上的25千伏工频单相交流电电流，经受电弓、主断路器进入机车后再输入主变压器，交流电经过主变压器的8个牵引绕组降压后向牵引变流单元供电；单相交流电经过8组四象限脉冲整流器整流为直流电，然后向电压为2800伏的中间直流回路供电，再由8组牵引逆变器转换成三相交流电输出，每组逆变器向一台异步牵引电动机供电，实现机车的轴控驱动，使牵引电动机产生转矩，将电能转变为机械能，经过齿轮的传递驱动轮对。如果其中一组牵引变流单元发生故障，机车可自动切除故障单元，其余单元仍正常工作，机车仍可保持六分之五的牵引动力.
机车主变压器为一体化多绕组（全去耦）变压器，具有高阻抗、重量轻等特点，并增设了列车供电绕组，变压器采用下悬式安装、强迫导向油循环风冷却。 机车走行部每台机车为为两台完全相同的两轴转向架，转向架构架采用钢板焊成箱形结构的“目”字型构架，轮对轴箱采用单拉杆定位，车轮为德国进口整体辗钢车轮。一系悬挂采用螺旋弹簧及橡胶垫，配合轴箱拉杆及垂向油压减震器；二系悬挂为高圆螺旋弹簧，配合垂向油压减震器和抗蛇行油压减振器。牵引力或制动力通过低位推挽式水平牵引拉杆传递。驱动装置由德国福伊特公司设计、大连机车车辆公司实现国产化生产，驱动装置主要包括铸造齿轮箱、抱轴箱体、主从动齿轮等部件，牵引电动机采用滚动轴承抱轴式半悬挂、单边单级刚性斜齿轮传动。基础制动装置为轮盘制动，车轮安装有克诺尔公司的铸铁摩擦盘，每个车轮安装一套独立的单元制动器，其中每个转向架有两套单元制动器具有弹簧停车储能停放制动功能。转向架并设有轮缘润滑装置和踏面清扫装置。
