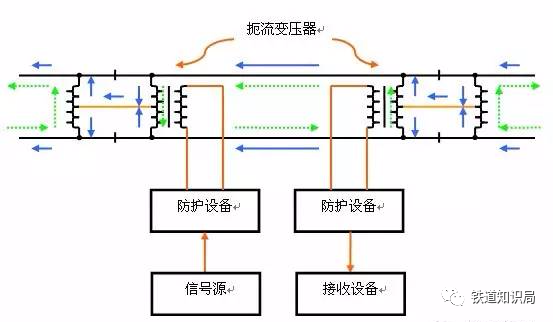

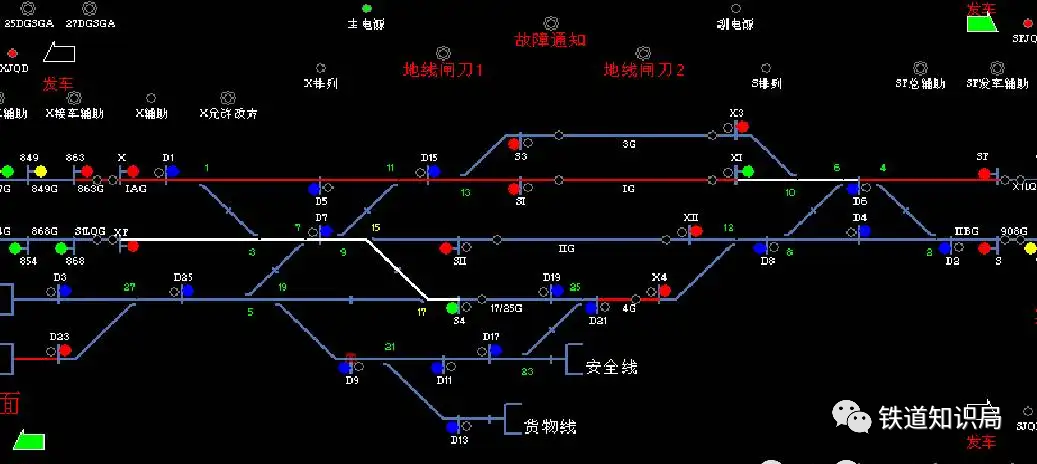

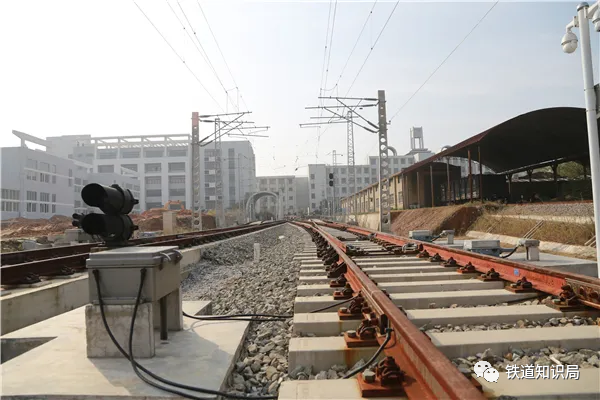

 铁路最初的雏形是没有轨道电路的，但随着列车对数的增加和运行速度的提高，列车事故不断增加，不能明确反映列车空闲与占用轨道是导致火车事故频发的主要因素。为了检查列车占用钢轨线路状态，美国人鲁宾逊1870年发明了开路式轨道电路，1872年研制成功了闭路式轨道电路，于1873年首先在宾西法尼亚铁路试用，从此诞生了铁路自动信号。 我国铁路在建国前采用的轨道电路传输信息少，分布不平衡，从50年代中期开始，轨道电路技术在我国有了长足的发展，不仅传输的信息量增加而且它的使用已遍及全国铁路各线，构成了我国铁路信号技术发展的基础。 一、轨道电路作用及构成 轨道电路是以铁路线路的两根钢轨作为导体，用引接线连接电源和接收设备所构成的电气回路，它是监督铁路线路是否空闲，自动地和连续地将列车的运行和信号设备联系起来，以保证行车的安全，在线路上安设的电路式的装置。轨道电路由钢轨、轨道绝缘、轨端接续线、引接线、送电设备及受电设备等主要元件组成。 轨道电路是铁路信号自动控制的基础设备。利用轨道电路可以自动检测列车、车辆的位置，控制信号机的显示；通过轨道电路可以将地面信号传递给机车，从而可以控制列车运行。轨道电路是以铁路线路的两根钢轨作为导体，两端加以电气绝缘或电气分割，并接上送电和受电设备构成的电路。  二、轨道电路原理 当两根钢轨完整，且无车占用，即轨道电路空闲时，电流通过两根钢轨和轨道继电器，使轨道继电器吸起，前接点闭合，信号开放。当列车占用轨道电路时，电流通过机车车辆轮对，轨道电路被分路。 由于轮对电阻比轨道继电器电阻小得多，使电源输出电流显著加大，限流电阻上的压降随之增加，两根钢轨间的电压降低，流经轨道继电器的电流减少到它的落下值，使轨道继电器落下，后接点闭合，信号关闭。同时，当轨道电路发生断轨、断线时，同样会使轨道继电器落下。 轨道电路的技术要求： ①当轨道电路空闲且设备良好时，轨道电路继电器衔铁应可靠吸起。 ②轨道电路在任何一点被列车占用时，即使只有一个轮对进入轨道电路，轨道继电器应立即释放衔铁。 ③当轨道电路不完整时，断轨、断线或绝缘破损时，轨道继电器应立即释放衔铁，关闭信号。 ④对某些轨道电路，还应实现由轨道向机车传递信息的要求。 三、轨道电路分类 1、按轨道电路的工作方式分为开路式和闭路式轨道电路。闭路式轨道电路能够检查轨道电路的完整性，所以目前信号设备中多采用闭路式轨道电路。 2、按牵引电流通过方式分为单轨和双轨条轨道电路。双轨条轨道电路工作比单轨条轨道电路稳定可靠，极限长度基本上可以满足闭塞分区长度的要求，但成本高。电气化区段多采用双轨条轨道电路。  3、按相邻钢轨线路的分割方法分绝缘节式和无绝缘节式轨道电路。 4、按信号电流性质分直流、和交流；连续式和脉冲式供电等几种。我国目前应用的有：50Hz轨道电路、25Hz相敏轨道电路、微电子交流计数轨道电路和移频轨道电路（有4信息、8信息、18信息和UM71、ZPW2000）。 四、轨道电路工作状态 根据轨道电路的基本要求，在设计、计算和研究时，应分析以下三个状态： 1、调整状态是轨道电路空闲、线路完整，受电端正常工作时的轨道电路状态；其最不利条件是参数的变化是通过轨道继电器的电流最小，即电源电压最小，钢轨阻抗最大而道渣电阻最小。 2、分路状态是两条钢轨间被列车车轮对或其他导体连接，使轨道电路受电端设备能反映轨道被占用的轨道电路状态；其最不利条件是参数的变化是通过轨道继电器的电流最大，即电源电压最大，钢轨阻抗最小而道渣电阻最大。  3、断轨状态是轨道电路的钢轨被折断时，轨道电路受电端设备能反映钢轨断轨的轨道电路状态；其最不利条件是参数的变化是通过轨道继电器的电流最大，除了与电源电压最大，钢轨阻抗最小有关系外，还与断轨地点和道渣电阻大小有关。 五、轨道电路基本参数 ①道碴电阻：轨道电路在电能传输中，电流是由一根钢轨经过枕木、道碴以及大地漏泄到另一根钢轨上的漏泄电阻，称为道碴电阻，如下图a所示  图a 道碴电阻（轨道电路漏泄电流图） 这些漏泄电流是沿着轨道线路均匀分布在各个点上的，因此轨道电路在电能传输上，属于均匀传输线。由下图b1可以看出，沿线各点的电压，不是按直线的规律，而是以双曲线函数的规律下降的（见下图b2）。这是因为在每一个单位长度中，都有漏泄电流，所以使轨道电流逐渐减小，电压也逐渐下降，只有在没有漏泄的情况下，沿线路各点的电压才按照直线规律传输。  图b1  图b2 轨道电路泄漏电流分布规律 道碴电阻与道碴材料、道碴层的厚度、清洁度，枕木的材质和数量、土质以及因气候影响的温度、湿度等有很大的关系，尤其是在气候变化时，道碴电阻也随之变化。对某一轨道电路来说，它的道碴电阻受外界影响可以从每公里1—2欧母变化到每公里100欧母，通常在夏季湿热，降雨后8—10分钟时的道碴电阻最低，而严冬季节道碴冰冻时的道碴电阻最高。 我国铁路线路大部分是碎石道碴，在区间道碴表面清洁时，单位道碴电阻都高于1欧母，目前，我国现行规定标准见下表：

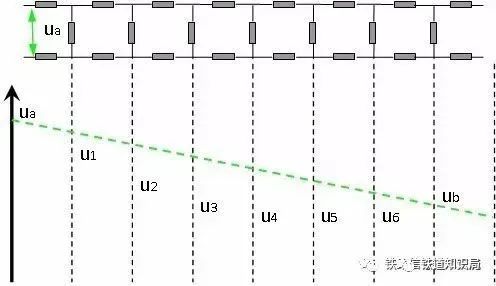

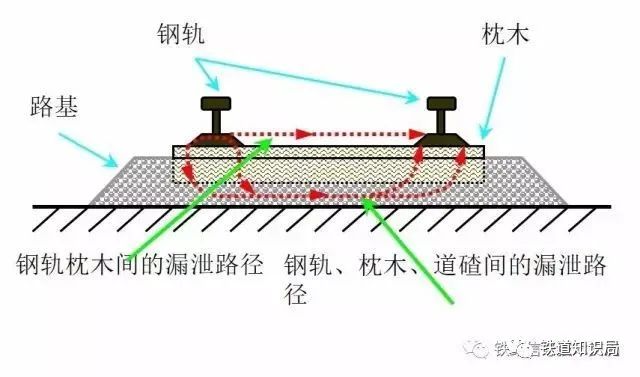

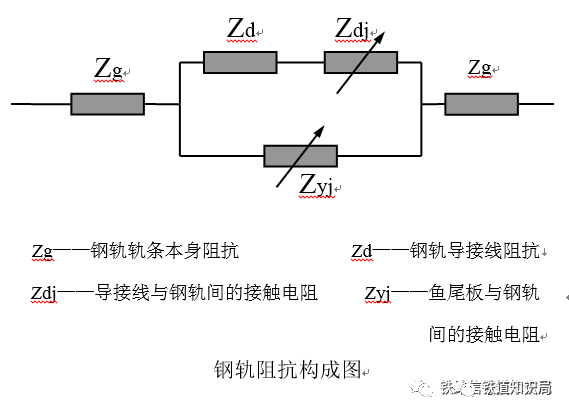

由于我国南北方地质和气候差异很大，道床状态也比较复杂，沿海是盐碱地区；西北是戈壁砂滩道床；隧道内潮湿腐蚀，道碴电阻低于国家标准值；站内道床排水能力差、站场肮脏、还有的有矿碴和化学污染，造成道床电阻可低到0.2欧母/km，在这些地方，要保证轨道电路稳定工作，就须要采用实际的最小道碴电阻进行设计与计算。 ②钢轨阻抗：钢轨阻抗包括钢轨条本身阻抗和两节钢轨联接处的各种阻抗（具体钢轨阻抗下节讨论），如下图所示  在钢轨阻抗构成的各个元素中，各联接处的接触电阻随着接触面的大小，清洁程度、接触压力等因素也会改变。它在整个接头阻抗中占主要成分，在直流和低频交流时，不易精确计算，实际上钢轨阻抗只能通过多次实际测量来确定。  | |||||||||||||||
