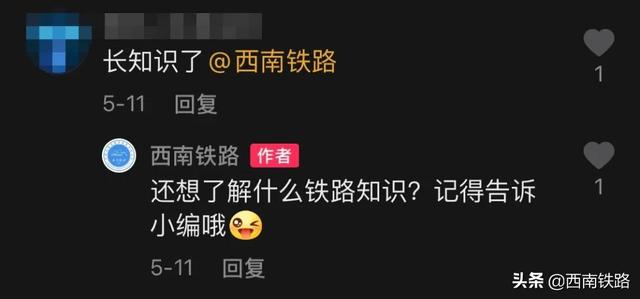

你见过会跳舞的接触网吗？网友：长知识了！

众所周知，接触网是电力机车

和动车组列车的电力来源

但接触网的架设并非“一字排开”

从司机的视角来看

接触网接触线有规律的左右律动

如果配上合适的音乐

就像在跳舞一样

↓

，时长00:24

那么

接触网为什么要按照“之”字形架设呢？

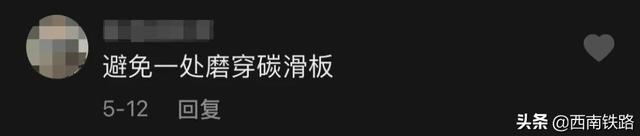

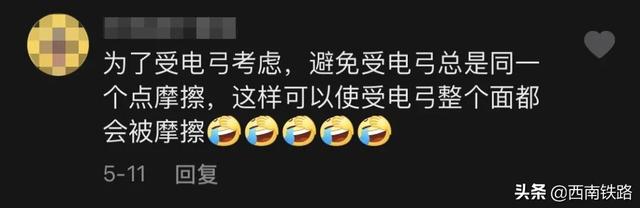

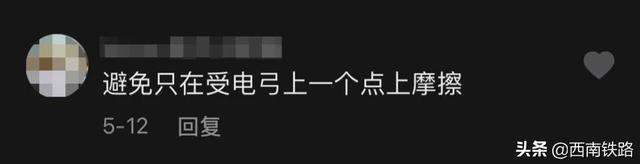

是的，火车在运行过程中

（这里的火车指依靠电力驱动的

电力机车和动车组列车）

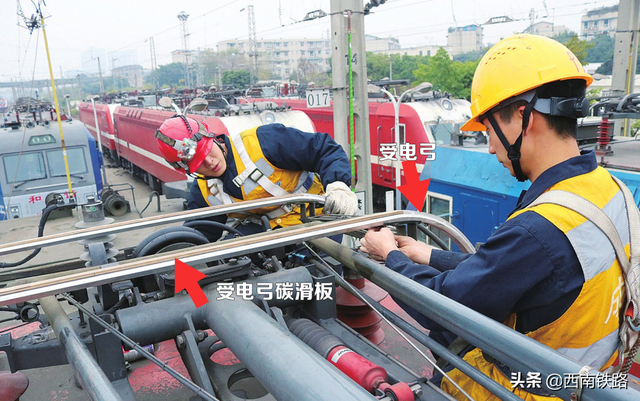

受电弓与接触线之间

长时间滑动摩擦获得动力

将接触线按照“之”字形架设

受电弓与接触线的接触工作面变宽

从而提高受电弓的使用寿命

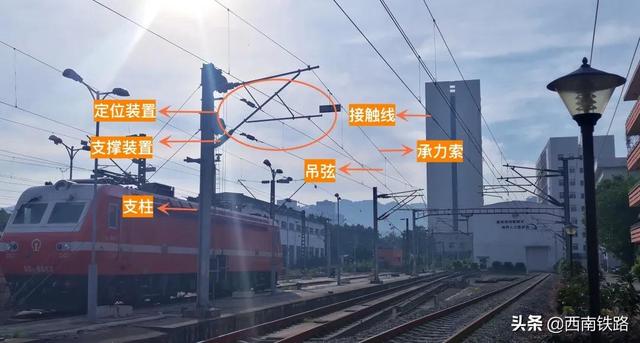

从上面的图片中可以看到

与受电弓接触的部分就叫接触线

是接触网系统的其中一部分

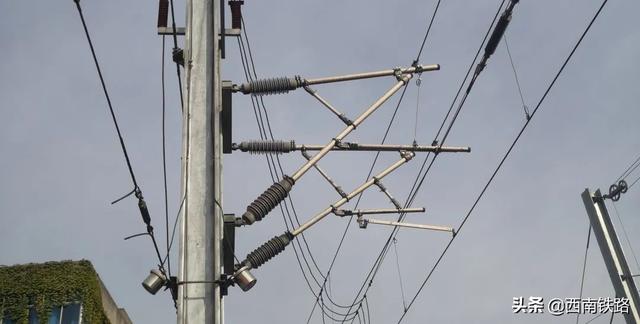

接触网由接触悬挂、支持装置

定位装置、支柱与基础几部分组成

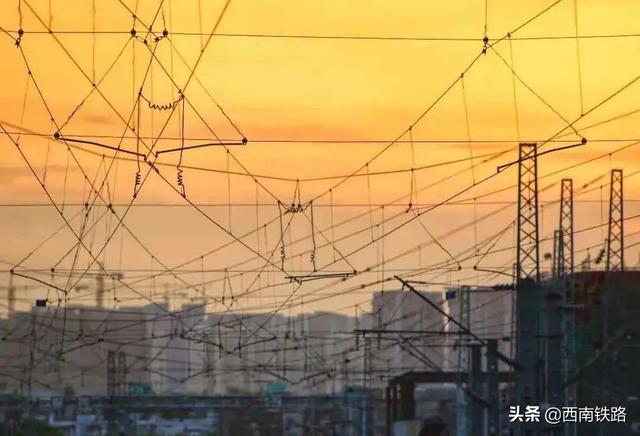

其中，接触悬挂包括

接触线、吊弦、承力索

以及连接零件和绝缘子

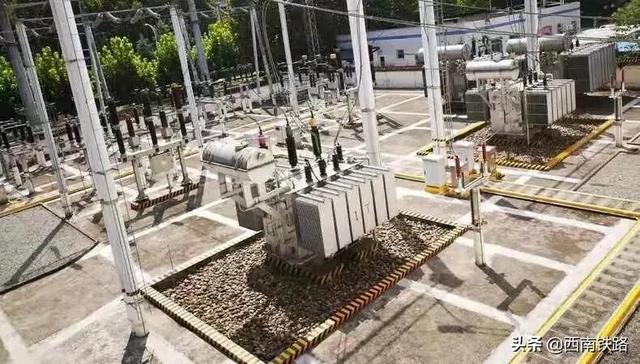

电厂将110kV电源输送到牵引变电所

牵引变电所将其变成铁路专用的27.5kV

然后通过接触网馈线送到接触网导线上

再通过接触网将电供给列车

尽管接触网电压高达27.5kV

但接触网也有畏惧的“天敌”

那就是风筝、孔明灯等轻漂浮物

轻漂浮物若搭挂或缠绕到接触网上

就很有可能导致供电设备故障、跳闸

引发列车紧急停车

干扰正常铁路运输秩序

情况严重时还会给列车安全造成威胁

《铁路安全管理条例》第五十三条规定：禁止向电气化铁路接触网抛掷物品；在铁路电力线路导线两侧各500米的范围内升放风筝、气球等低空飘浮物体；触碰电气化铁路接触网。

针对上述行为，根据《铁路安全管理条例》规定，由公安机关责令改正，对单位处1万元以上5万元以下的罚款，对个人处500元以上2000元以下的罚款。

所以，关于接触网的知识

你都掌握了吗？
