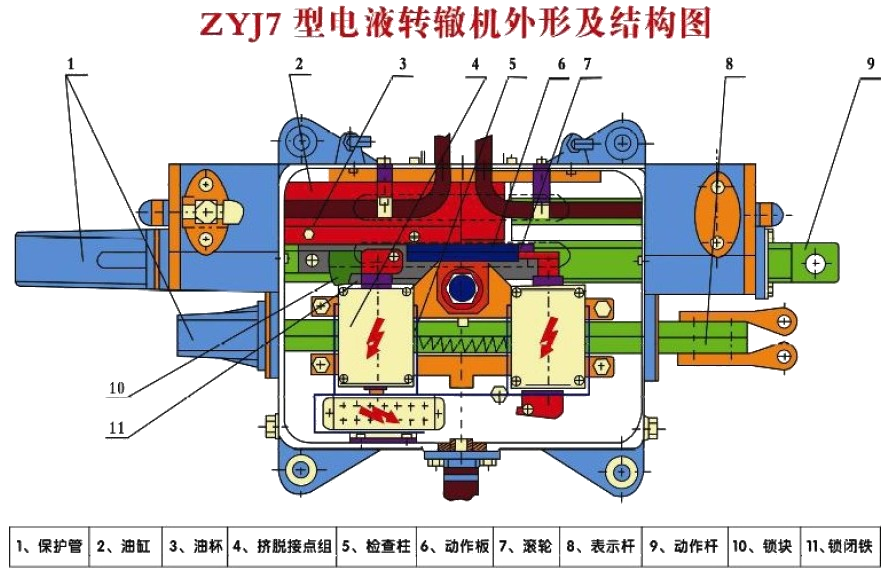

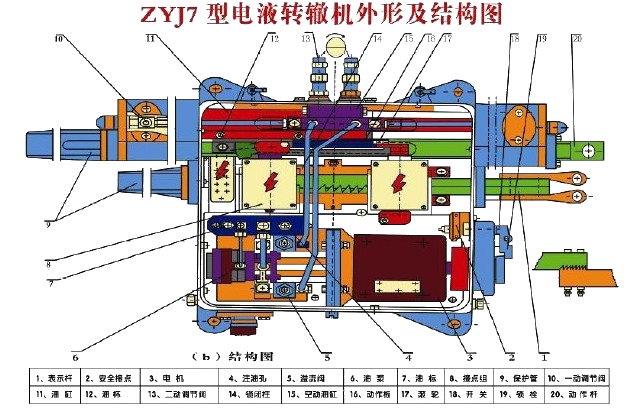

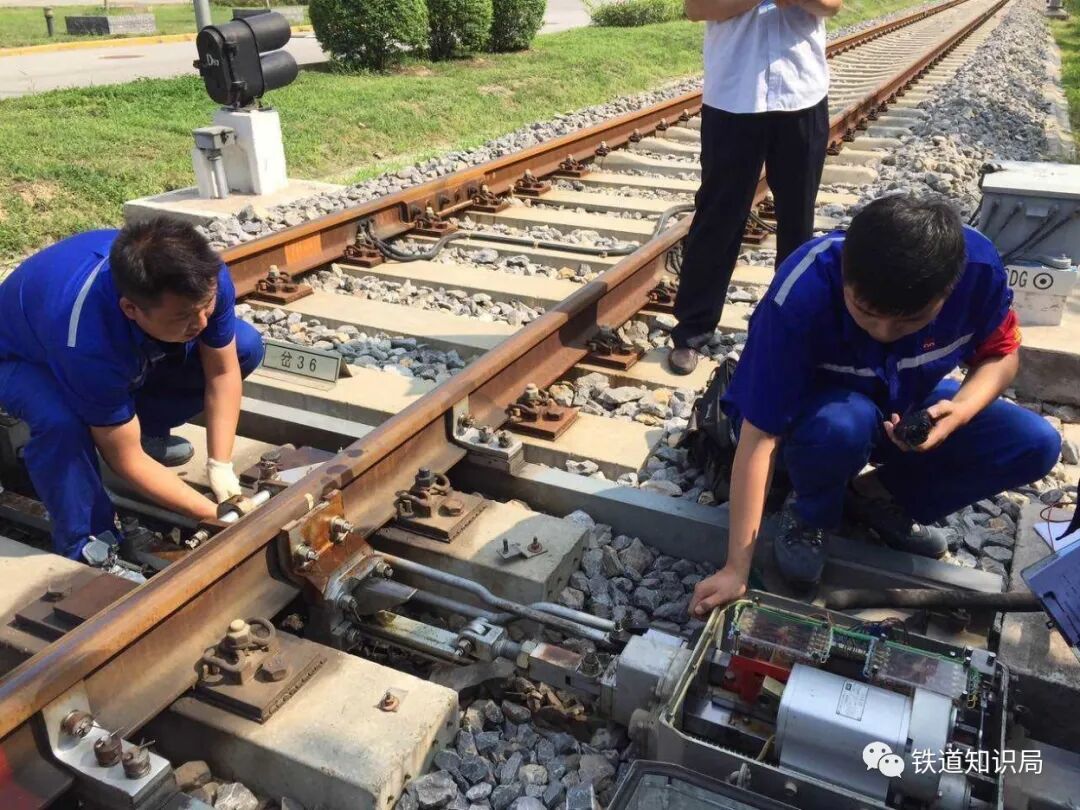

ZYJ7 转辙机的构造及部件名称

主要由动力机构、转换锁闭机构、表示锁闭机构、手动安全机构组成。

（1）动力结构：

作用：将电能转变为液压能。

组成：电机、联轴器、油泵、油管、单向阀、滤芯、溢流阀及油箱。

AC三相380V电机通过连轴器带动油泵顺时针或逆时针旋转，分别由上、下两侧高压油口输出油液。油通过门字型左、右油管，分别与空动缸两侧相连，分别给空动缸、主付机油缸。

（2）转换锁闭机构：

作用：转换并锁闭尖轨在密贴位置，且能承受 90KN 的轴向锁闭力，同时将尖轨锁在规定位置（到基本轨160±5mm 的位置）。

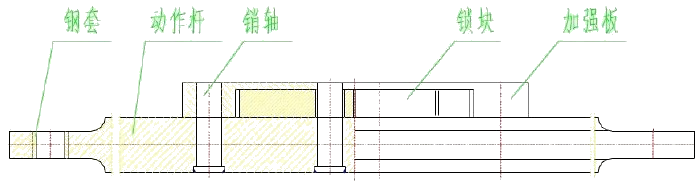

组成：油缸、推板、动作杆、锁块、销轴、加强板及锁闭铁等。

液压油带动油缸向左或向右动作，带动动作杆左右移动。油缸上推板将动作杆锁在定或反位位置。

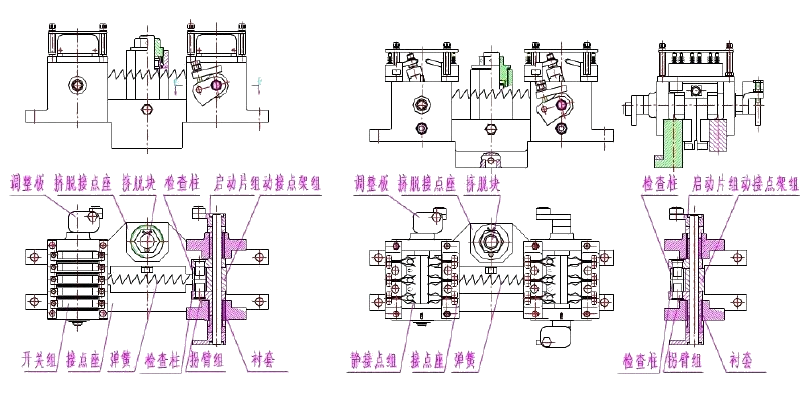

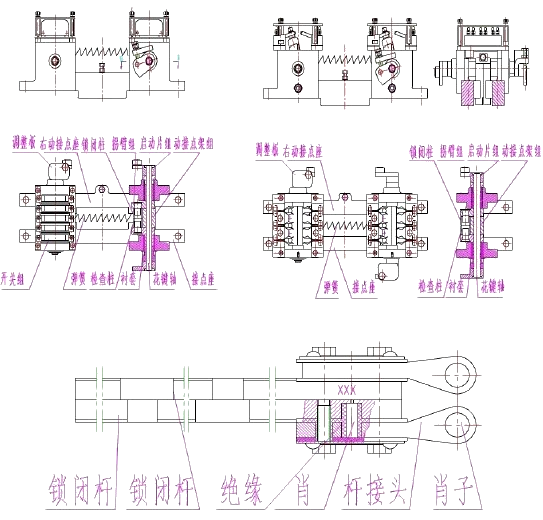

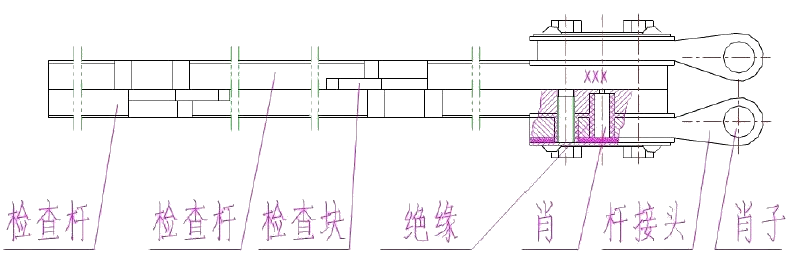

（3）表示锁闭机构：

作用：正确反映尖轨、斥离轨状态，并将其锁在规定位置，且能承受 20KN 的轴向锁闭力。

组成：接点组，锁闭杆等零部件。

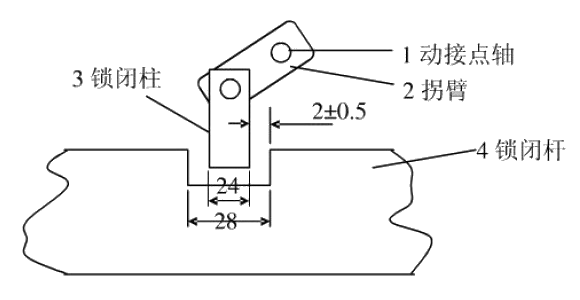

锁闭柱与锁闭杆缺口关系示意图

1 动接点轴、2 拐臂、3 锁闭柱、4锁闭杆缺口、5 锁闭杆

（4）手动安全接点（遮断器）：

作用：手摇电机扳动道岔，切断电机启动电源，才能插入手摇把，

经人工恢复不能接通电路（断启动电源，但不断道岔表示）。

SH6 转换锁闭器的构造及部件名称

主要由转换锁闭机构，挤脱表示机构组成。

（1）转换锁闭机构：同ZYJ7 主机转换锁闭机构。

（2）挤脱机构：

作用：定力固定锁闭铁，挤岔时传递给表示机构动程的功能；

（3）表示机构：

作用：正确反映尖轨状态，有挤岔状态（断表示功能）。

ZY(J)7 型电动液压转辙机机械动作原理

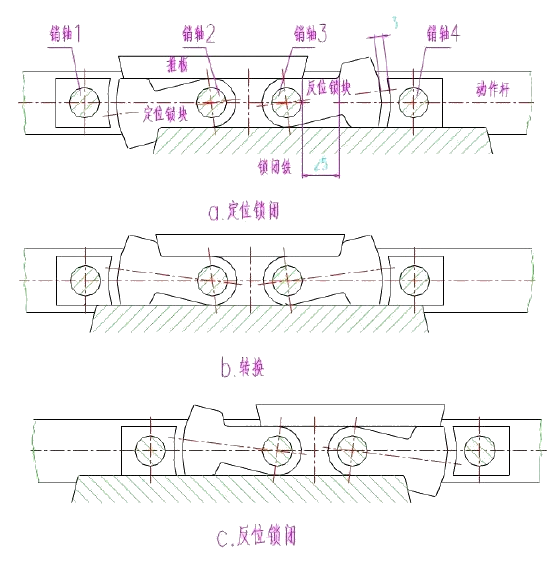

（1）转换锁闭机构动作原理

电机经联轴器带动油泵顺时针方向旋转，由于活塞杆固定不动,使油缸向右动作，油缸侧面的推板接触反位锁块后，油缸继续向前移动时通过推板和反位锁块带动动作杆向右移动，同时定位锁块开始解锁,当油缸走完解锁动程后，反位锁块和定位锁块处于锁闭铁和推板的间隙内，油缸继续通过推板和反位锁块带动动作杆向右移动，当动作杆继续移动到反位锁块与锁闭铁的锁闭面将要作用时，开始进入锁闭过程，继续向右移动15.2mm，将反位锁块推入锁闭铁的反位锁闭面,反位尖轨密贴于基本轨，此时,动作杆的行程为7.6mm，因此，在尖轨密贴时，动作杆上的转换力可增加一倍，当尖轨密贴于基本轨后，油缸继续向右移动，动作杆不动作，油缸侧面的推板进入反位锁块的锁闭面，进入锁闭状态。

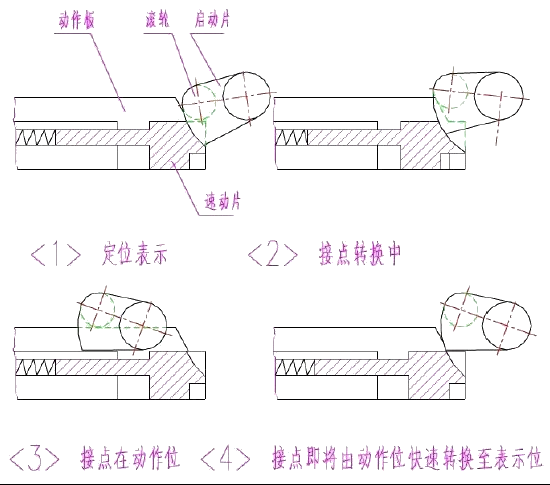

（2）表示锁闭机构动作原理
