接头夹板是轨道结构的主要联结零件，对保持轨道的整体性起着重要作用。用接头夹板和接头螺栓将钢轨联结起来，使接头部位同其他部位一样承受弯矩和横向力，并利用夹板与钢轨之间的摩阻力，限制钢轨的伸缩，将轨缝控制在一定的限度内。

我国现行标准夹板为双头式，用优质钢轧制，并经过热处理，具有较高的强度。

一、接头夹板主要尺寸

在旧型夹板中，有平直夹板和鱼尾型夹板。平直夹板形式简单，抵抗外力的能力较低。鱼尾型夹板在竖向和横向方面均比平直夹板有较高的刚性。

二、接头夹板分类

按性能和用途分类。这是最常见的分类方式，不同类型的夹板适用于不同的线路需求：

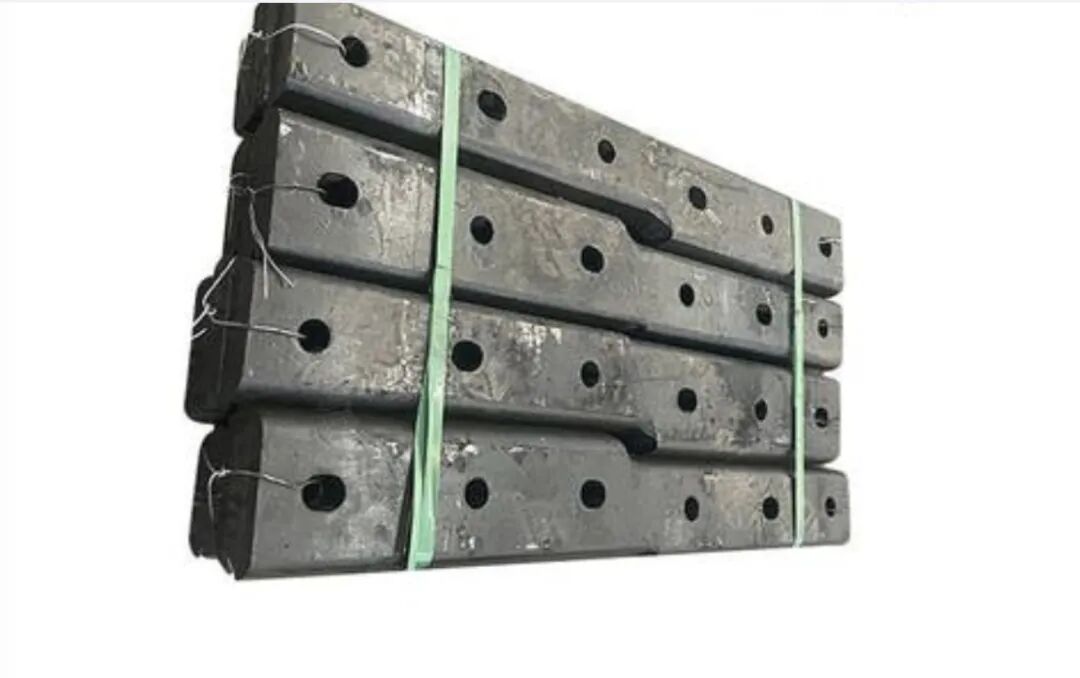

1.普通接头夹板

用于连接两根相同型号的钢轨，是最基础和广泛使用的类型。在我国，主要采用斜坡支承双头对称型夹板（简称双头式），其优点是抵抗弯曲和横向位移的能力强。

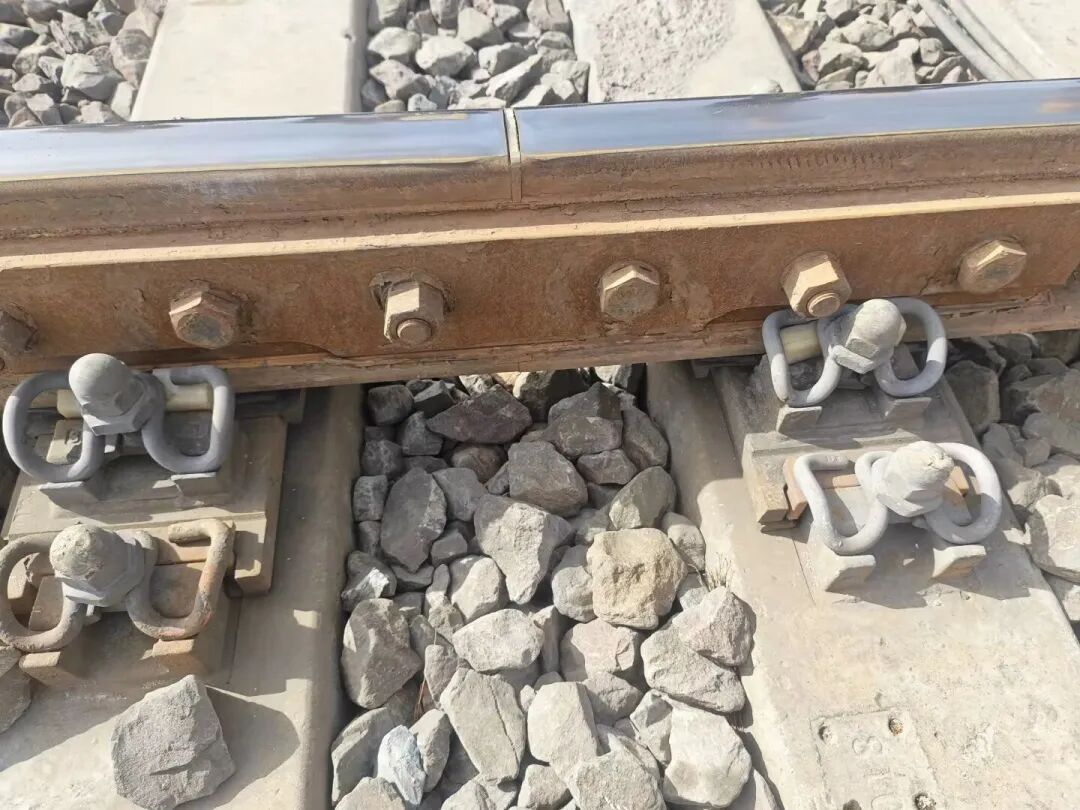

2.绝缘接头夹板

用于自动闭塞区段的交界处，由高强度复合材料制成。它能有效阻断轨道电路信号电流在两个闭塞分区间的传导，确保铁路信号系统的正常工作。

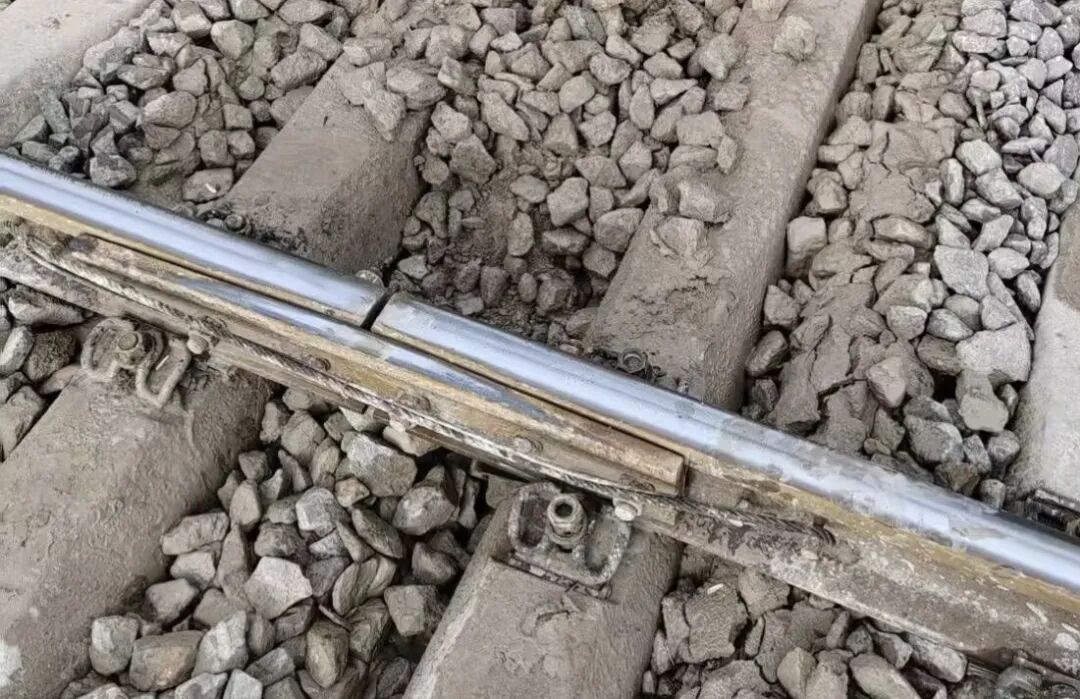

3.冻结接头夹板

冻结接头夹板，也称钢轨冻结夹板，是一种用于铁路轨道的特殊高强度紧固件。它的核心作用是通过强大的机械锁紧力，将两根钢轨的端部“冻结”在一起，使其几乎不发生相对伸缩，从而模拟无缝线路的效果。

冻结接头夹板主要用于解决道岔区域连接、特殊地段铺设（在明桥面、小跨度桥梁等不宜设置普通伸缩接头，使用冻结接头可以有效消除轨缝），应急抢修与伤损处理，以及构建准无缝线路等。

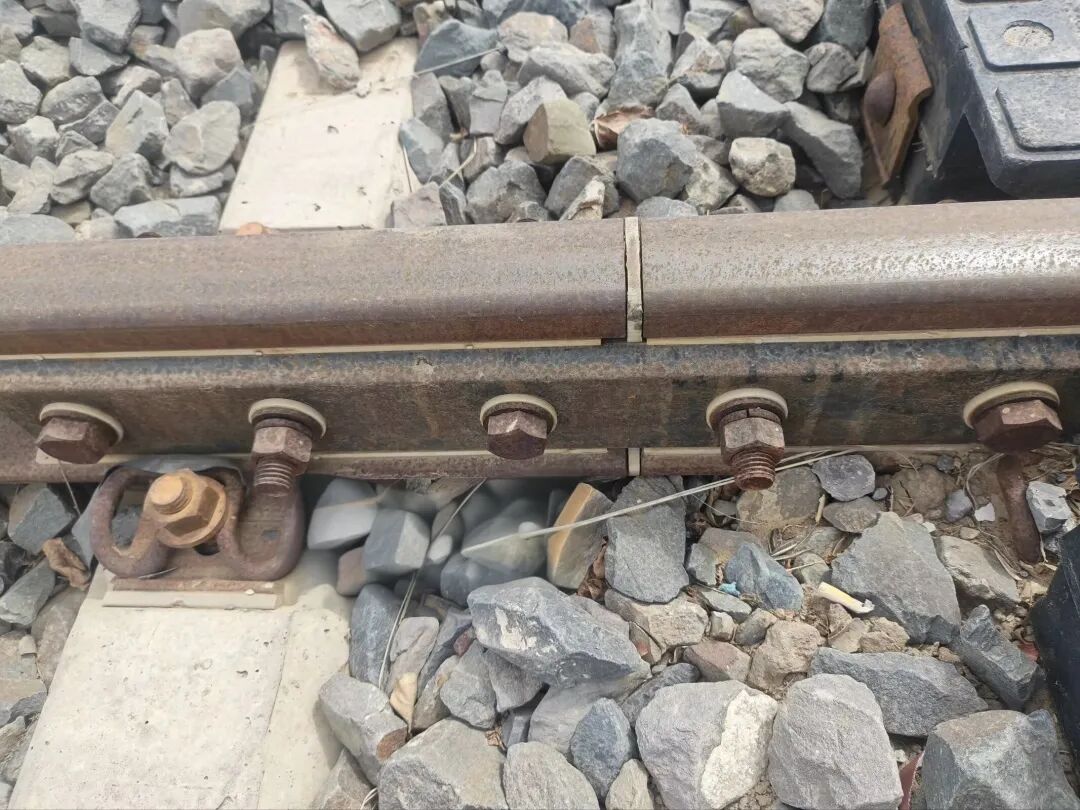

4.胶接接头夹板

也称为胶接绝缘接头，它将钢轨与夹板用胶粘剂胶接成一个整体。这种方式不仅能实现电气绝缘，还能极大地改善接头的受力状态，增强接头阻力，多用于超长无缝线路。

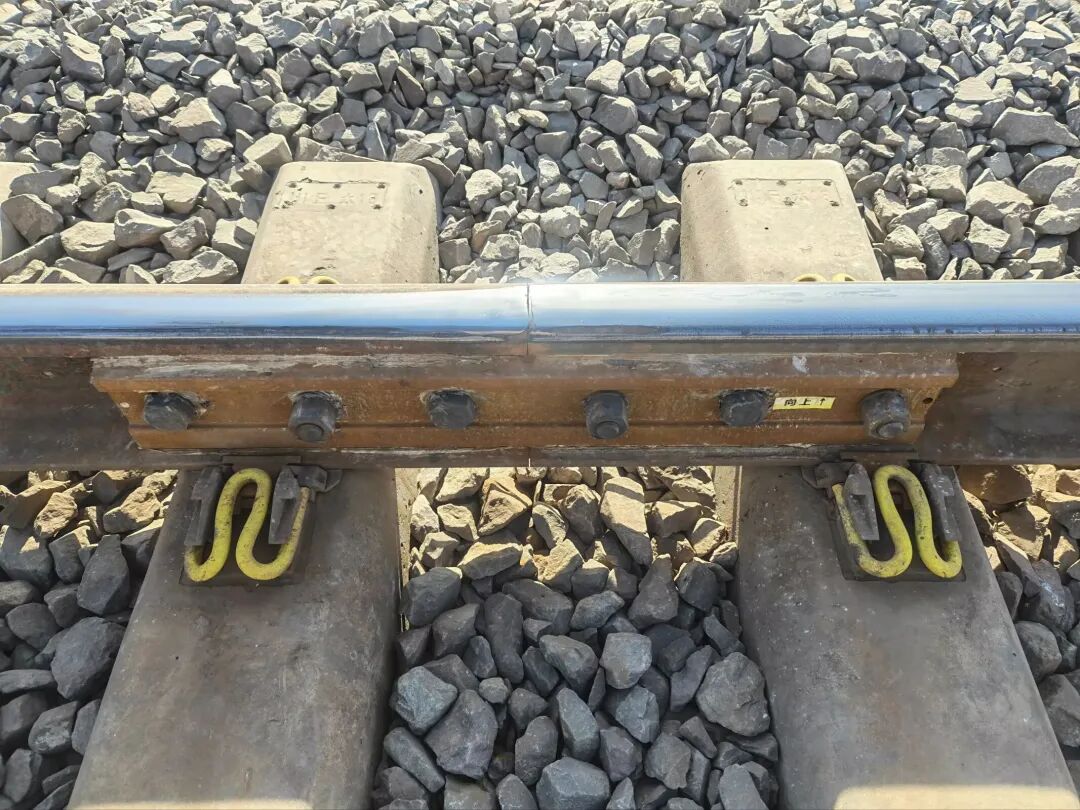

5.异型接头夹板

异型夹板是用以联结不同断面钢轨的特殊类型夹板，有内外左右之分，使接头顶面与工作边保持平直，例如在不同等级线路的过渡段，50/43、50/60等。

近些年来多用异型钢轨取代异型夹板，效果较好，应广泛采用。修规中对接头夹板伤损未规定轻、重伤标准，只规定了更换标准，凡达到更换标准的，必须立即更换。

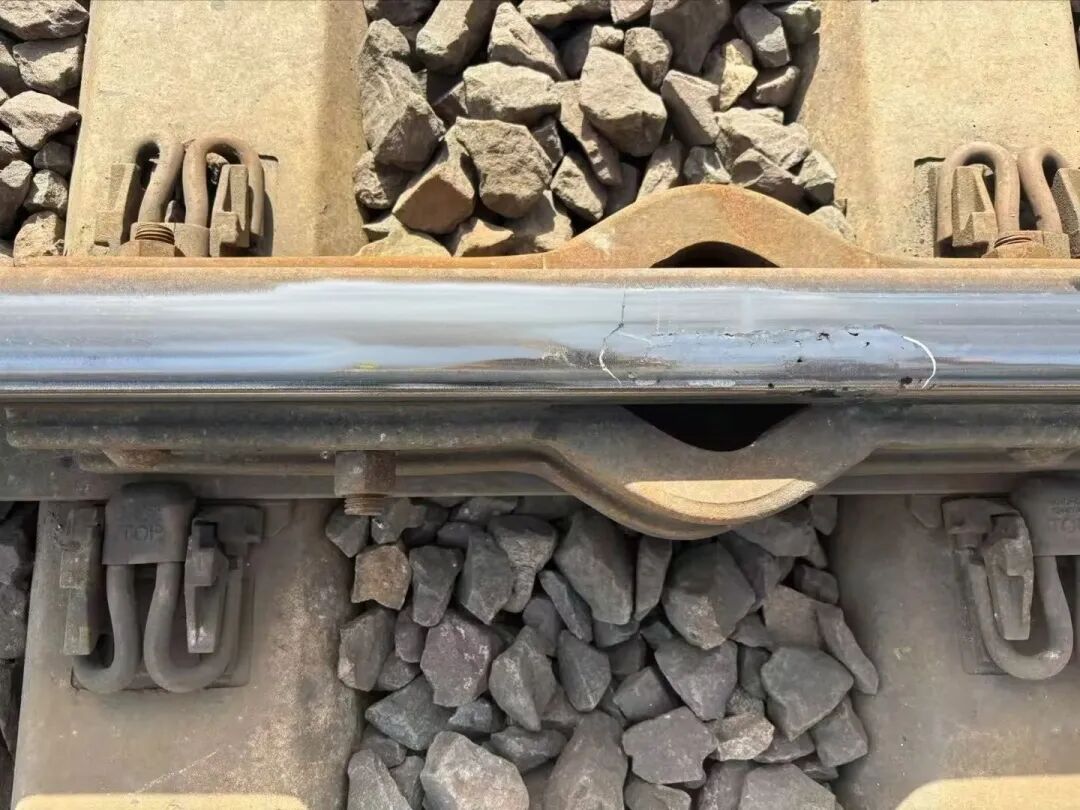

6.臌包夹板

臌包夹板，也称臌包鱼尾板，是一种特殊设计的铁路钢轨接头连接件。它的核心特征是在夹板的中部设有一个凸起的“鼓包”结构。专门用于解决焊缝、伤损等特殊位置的连接问题。安装便捷，作为应急设备，可以快速部署，恢复线路通车。

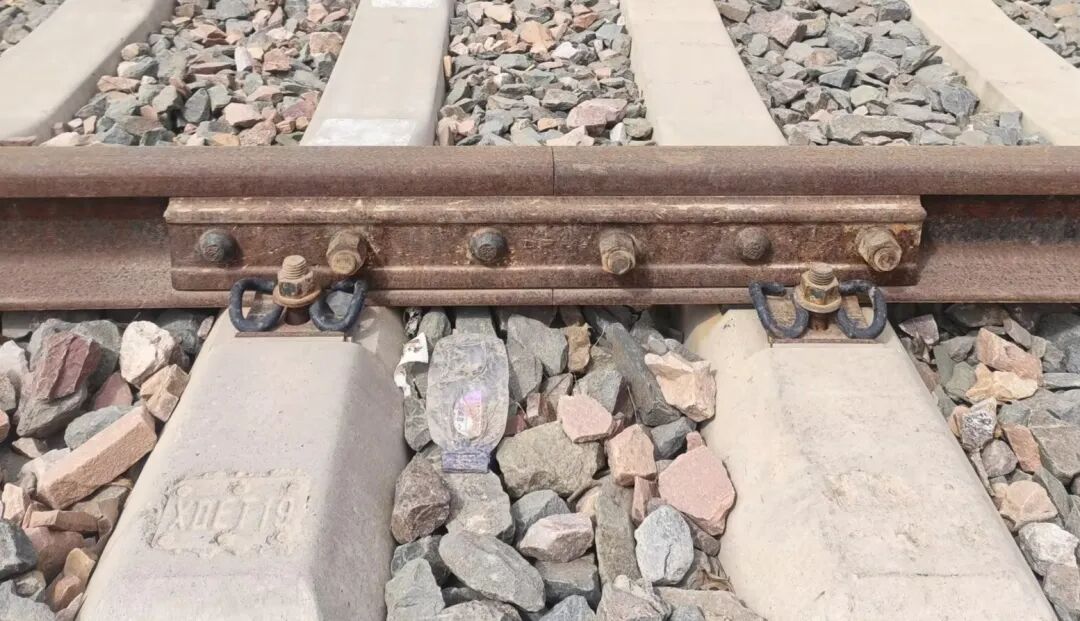

6.其他专用夹板

伸缩接头夹板：允许钢轨在一定范围内进行热胀冷缩。

减振接头夹板：通过特殊设计来减少列车通过时产生的冲击和振动。

三、接头夹板的伤损更换标准

接头夹板在轨缝处的构造强度比钢轨低，在机车车辆荷载反复作用下，当材质疲劳达到一定程度时，易在弯矩最大的中央部位产生裂纹。

在速度高、运量大的正线及到发线上，由于裂纹发展较快，为防止突然折断，故规定，在正线、到发线上发现中央裂纹应及时更换。其他站线由于行车速度低、运量小，裂纹在较小时发展缓慢，这时夹板仍能承受一定的弯矩，尚能使用较长时间，故规定在其他站线上的中央裂纹，当平直及异型夹板超过 5 mm，双头及鱼尾型夹板超过 15 mm 时才予更换。其他部位裂纹发展到螺栓孔时，裂纹发展将加快，因此规定应及时更换，防止造成夹板折断。自制的异型夹板，由于多种原因，容易产生裂纹，使用寿命较短，不能保证行车安全。

接头夹板伤损达到下列标准，应及时更换:

1.折断。

2.中间两螺栓孔范围内裂纹：正线、到发线有裂纹；其他站线平直及异型夹板超过5 mm，双头及鱼尾型夹板超过15 mm。

3.其他部位裂纹发展到螺栓孔。

4.胶接绝缘夹板性能不良。
