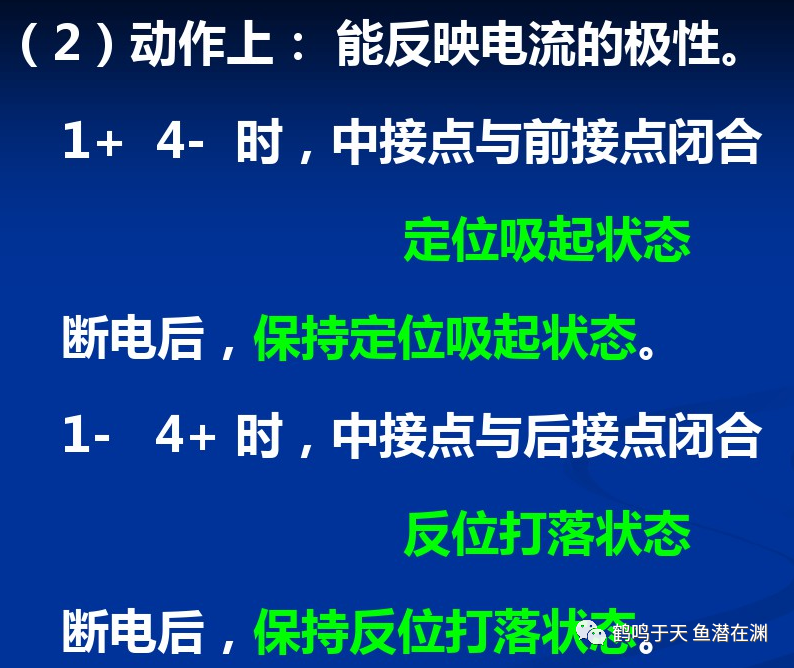

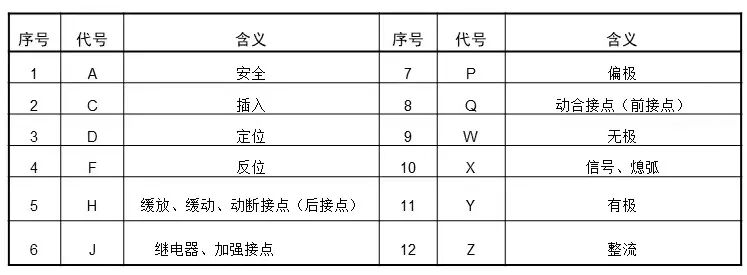

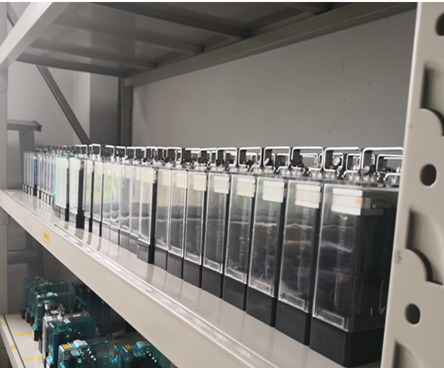

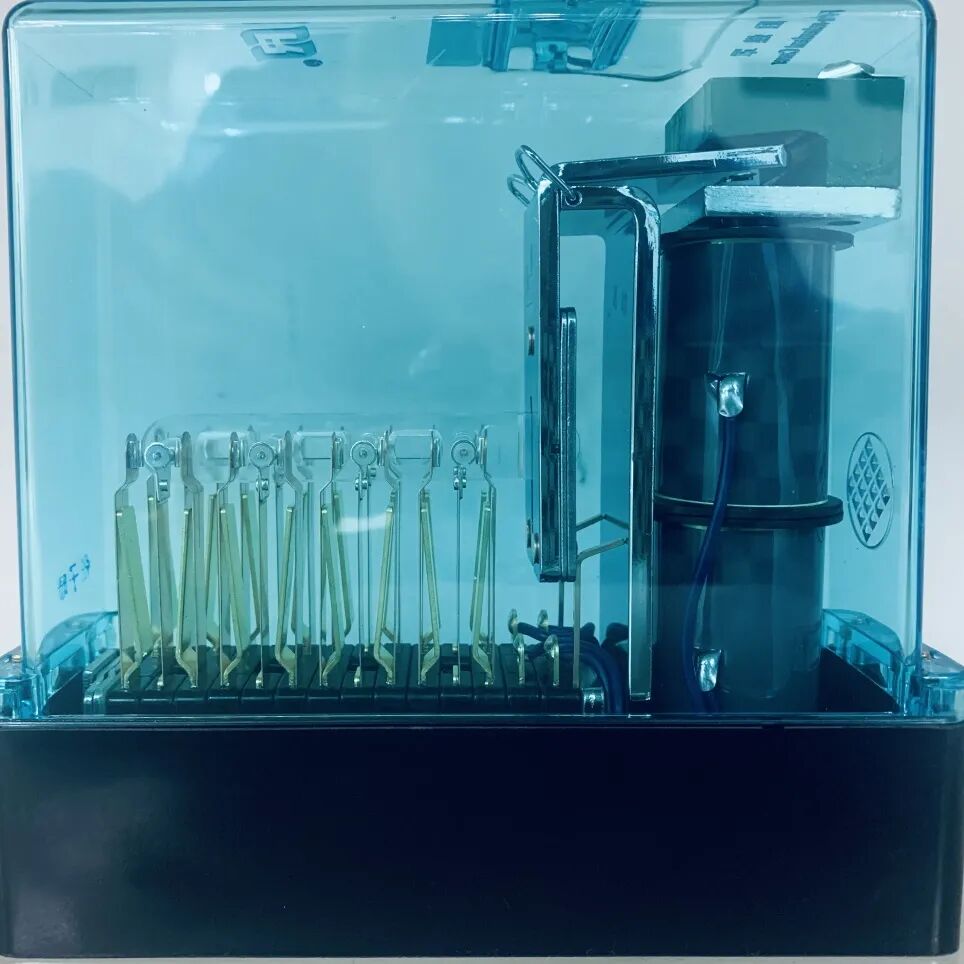

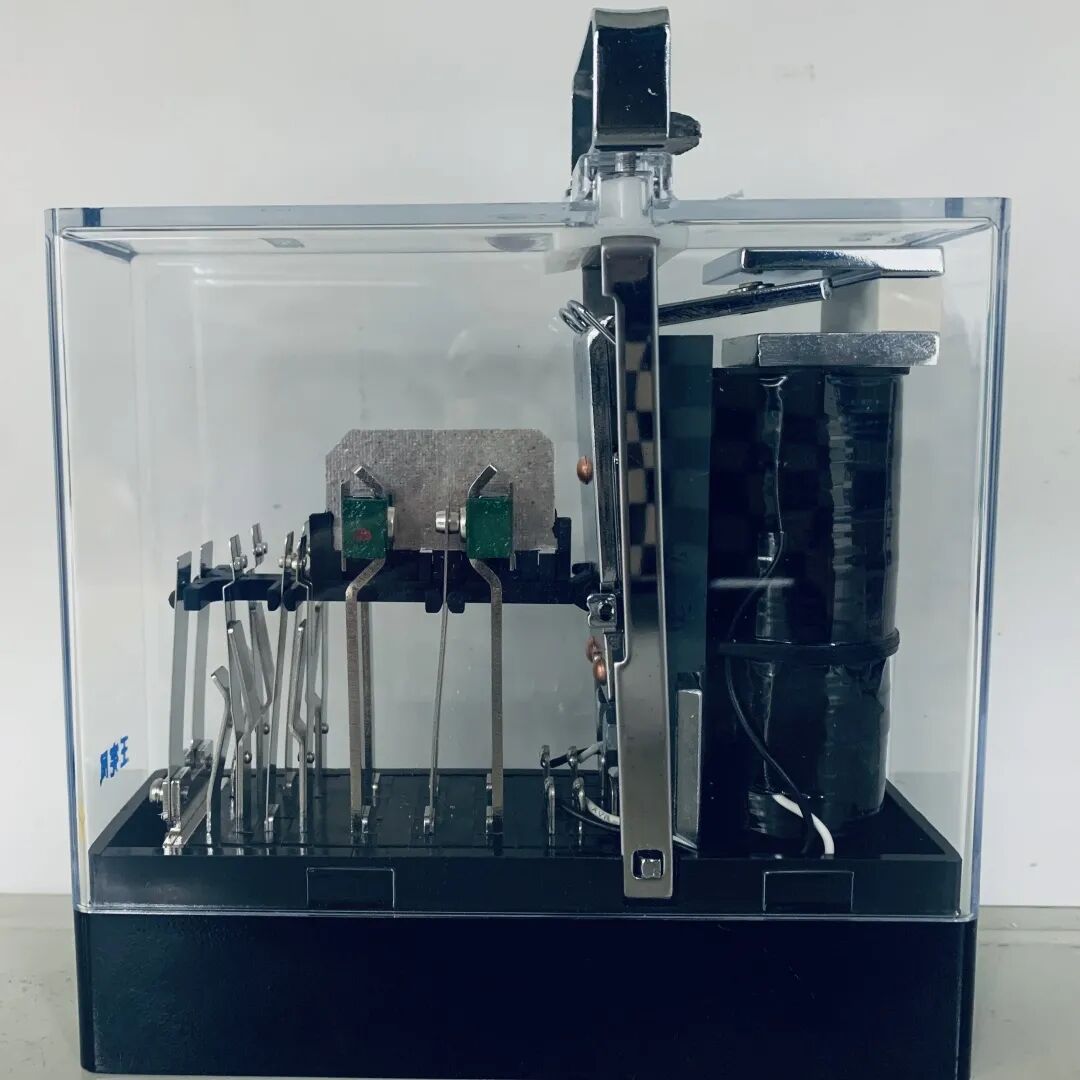

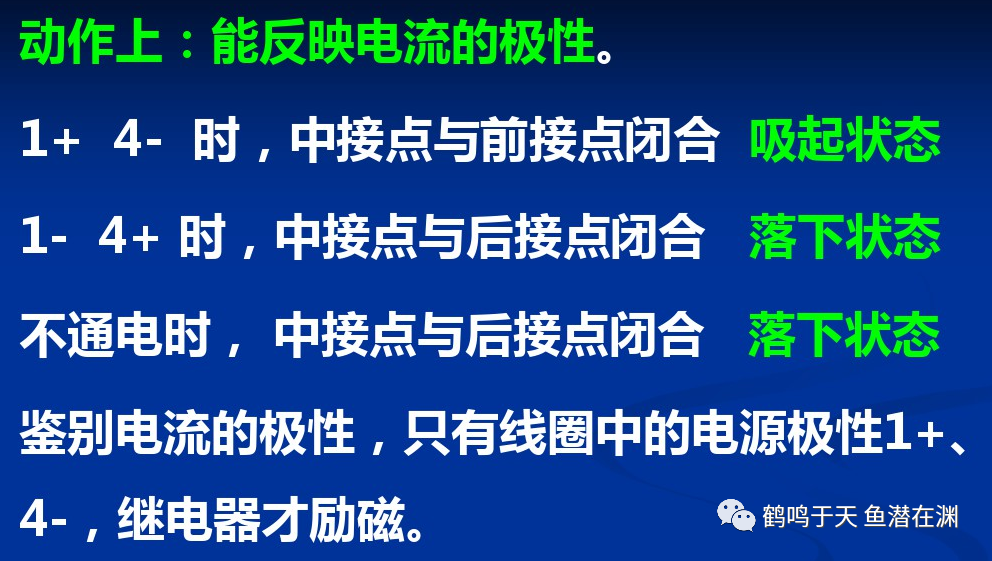

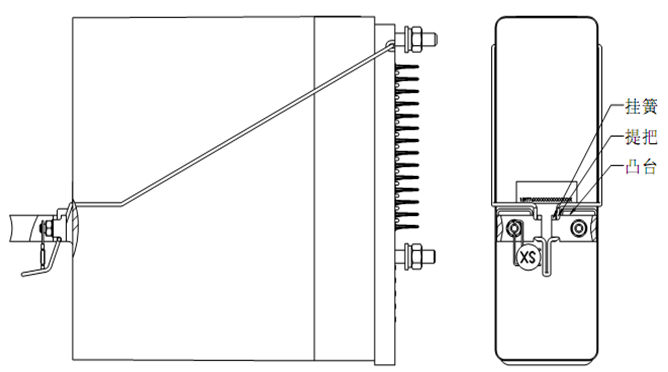

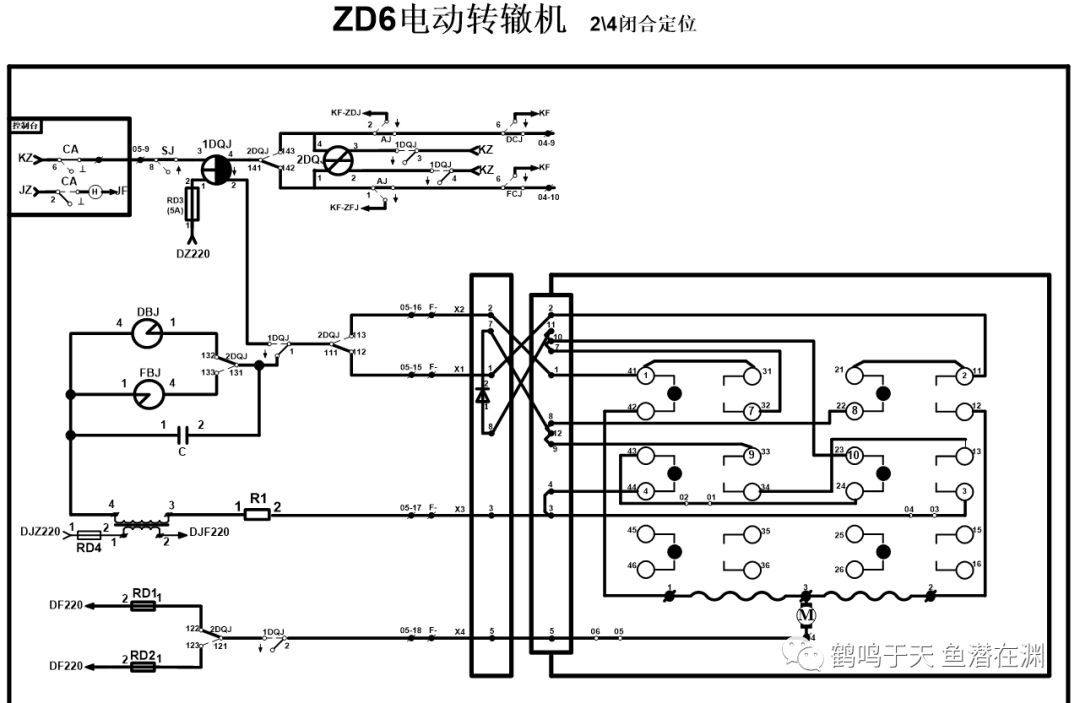

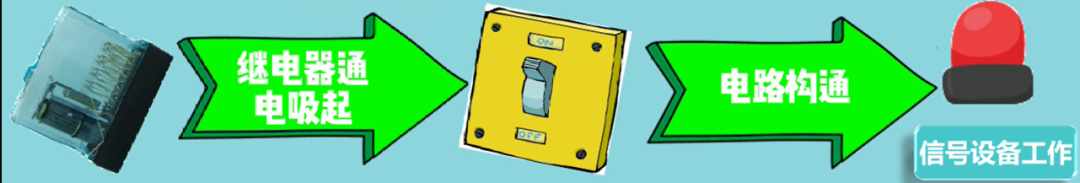

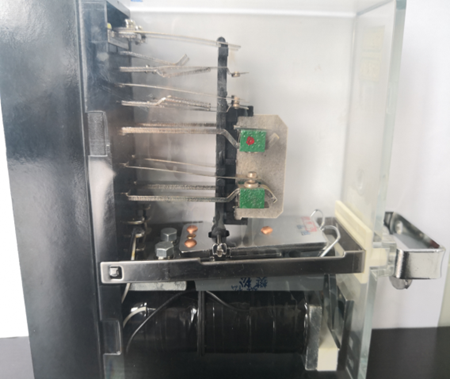

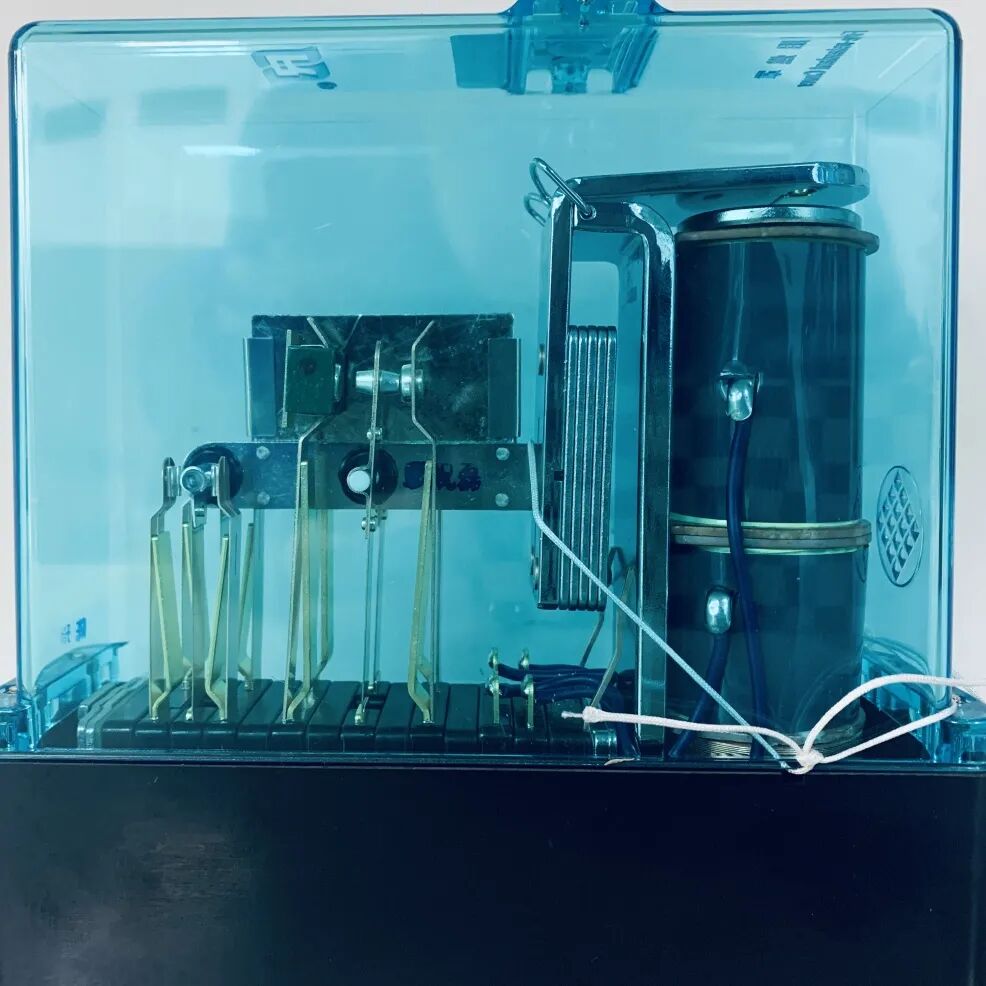

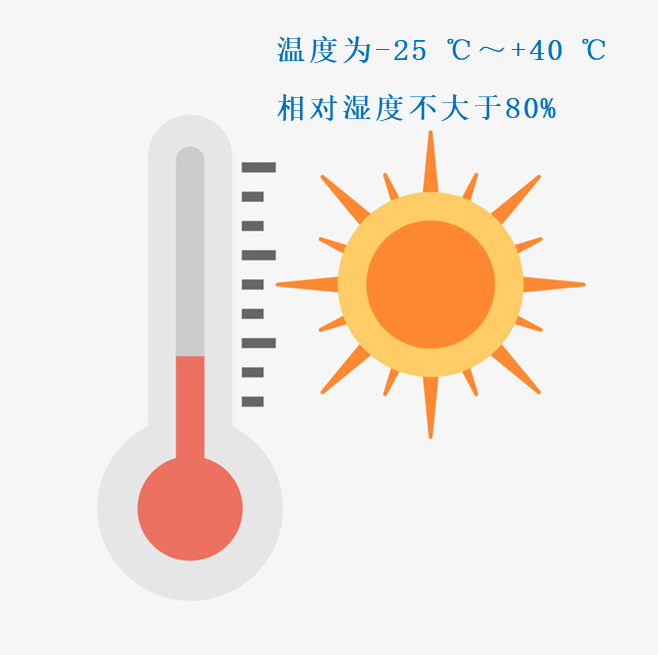

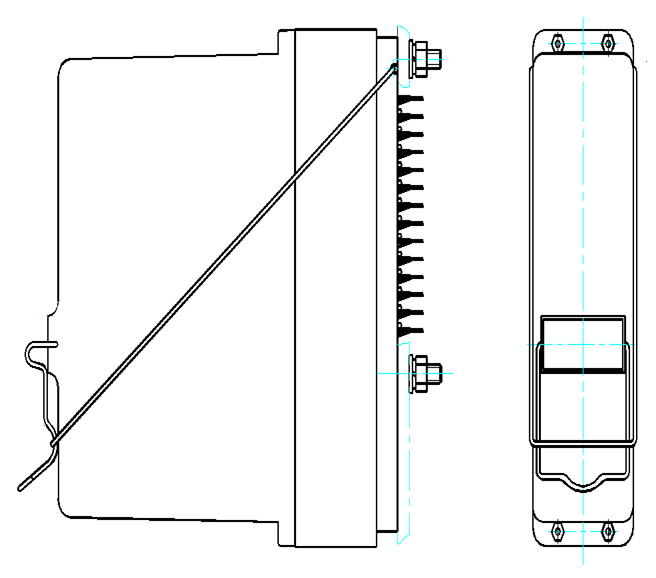

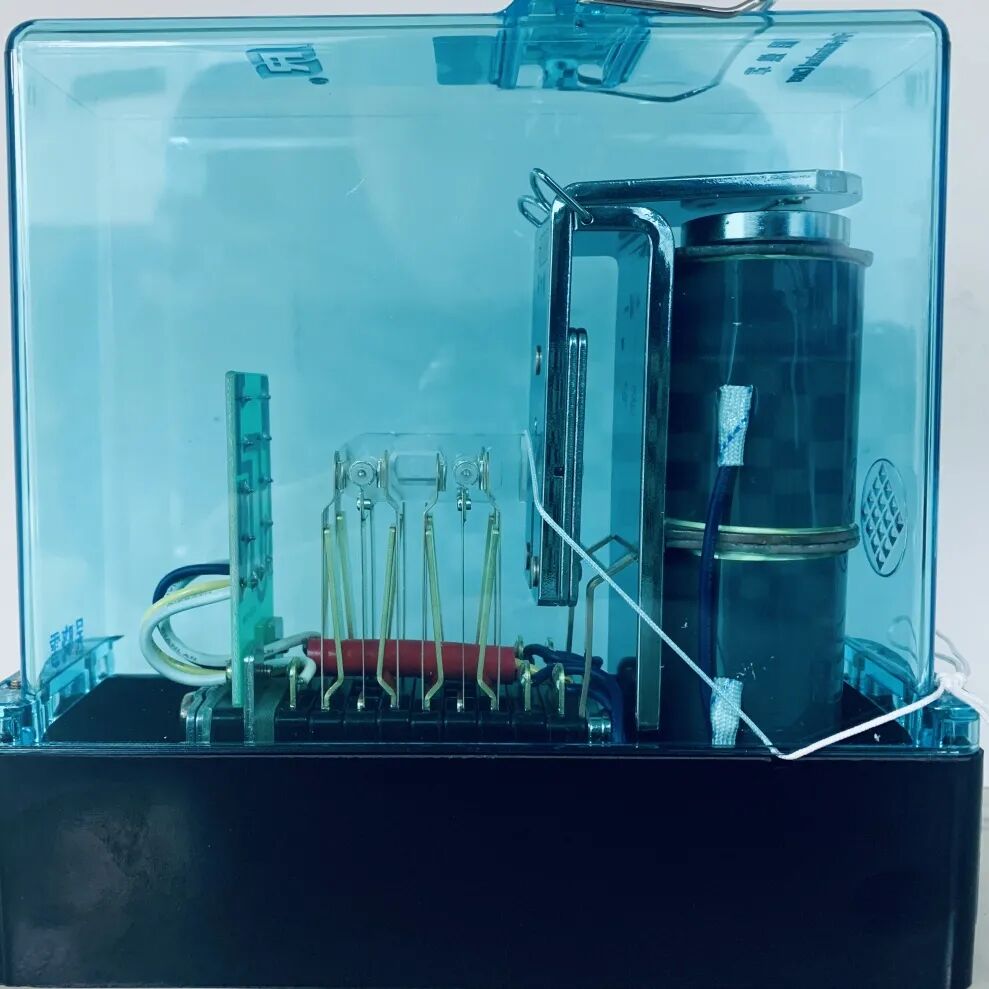

 继电器在我们的日常生产中是常见的一个器件，对铁路信号来说十分重要。继电器的作用是什么？型号含义是什么？如何分类和贮存呢？今天这个科普利用三分钟时间让你掌握！  什么是继电器  信号继电器用于接通和断开电路，是一种电励开关，用以发布控制命令、反映设备状态以及进行逻辑运算，以构成自动控制和远程控制电路。 继电器如何分类 在用继电器按工作特征分为以下四种：  图1：无极继电器  图2：整流继电器  图3：有极继电器  图4：偏极继电器 相关型号分为4种。 无极继电器：JWJXC-H125/80，JWJXC-H125/0.44，JWJXC-480，JWXC-H340，JWXC-1700，JWXC-2000 。 整流继电器：JZXC-H18。 有极继电器：JYJXC-160/260。 偏极继电器：JPXC-1000。  针对ZD6电动转辙机中使用到的2DQJ和FBJ/DBJ，分别对应有极和偏极继电器，它们的区别和使用下面两段话就说清楚了。 有极继电器：  偏极继电器：  继电器型号的含义 有人要问了，这些继电器型号不同的字母和数字，它们都有什么含义呢？看了下面这张图，保证你秒懂。  我们再举个例子。   继电器如何贮存   摆放方式底座朝下。  160/260摆放方式也是底座朝下，常态处于反位状态。 继电器如何安装 普通型继电器安装：将继电器按照下图所示，插入插座，并用挂簧卡紧。  图5：继电器与插座的安装 JYJXC-160/260型继电器安装： （1）JYJXC-160/260型继电器有专用挂簧。如果插座上是通用挂簧，需要将插座固定螺栓松动后取下通用挂簧换上本继电器专用挂簧。 （2）将继电器按图5插入插座，并用挂簧卡紧。 （3）安装挂簧时，将挂簧卡在外罩凸台与提把之间的槽道中并贴紧提把上壁（如图6所示）。 （4）卸下挂簧时，应向下按压将挂簧从槽道中脱离后再向上推动挂簧，使其与继电器提把分离出来。  图6：JYJXC- 160/260型继电器安装 |
