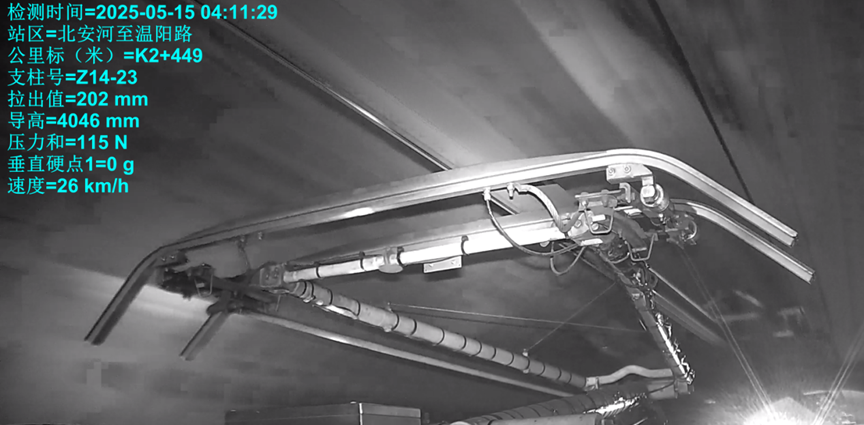

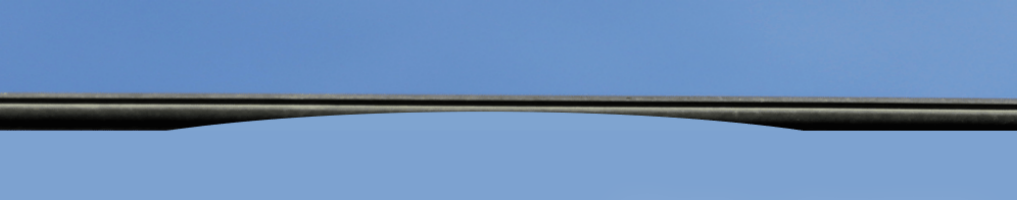

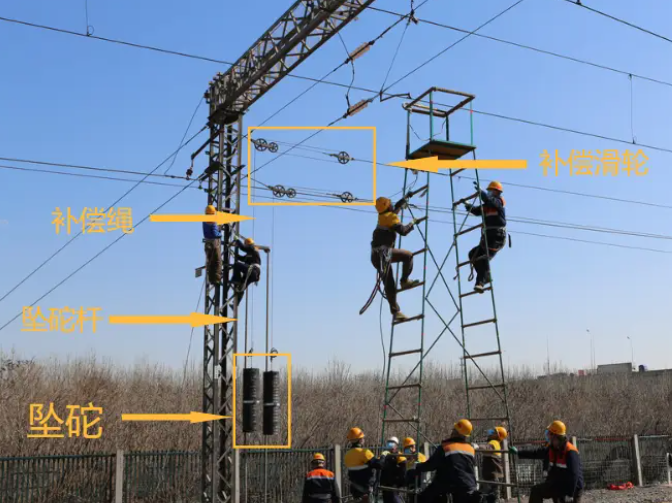

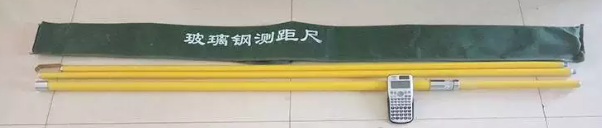

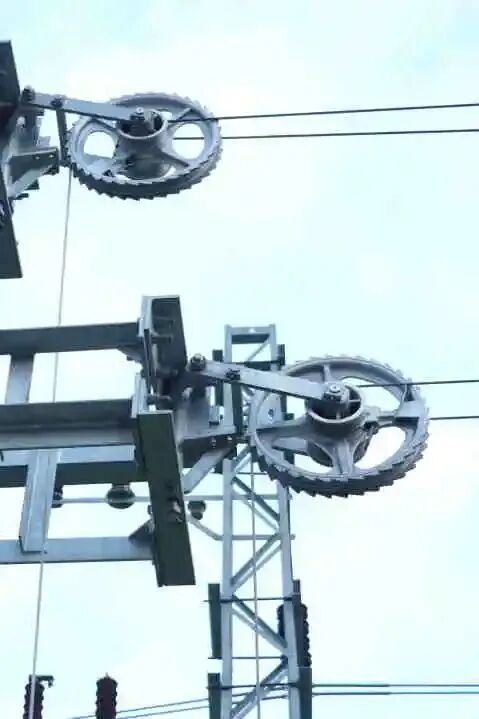

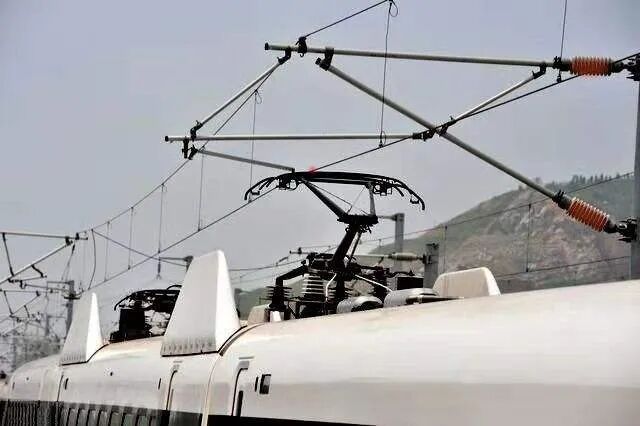

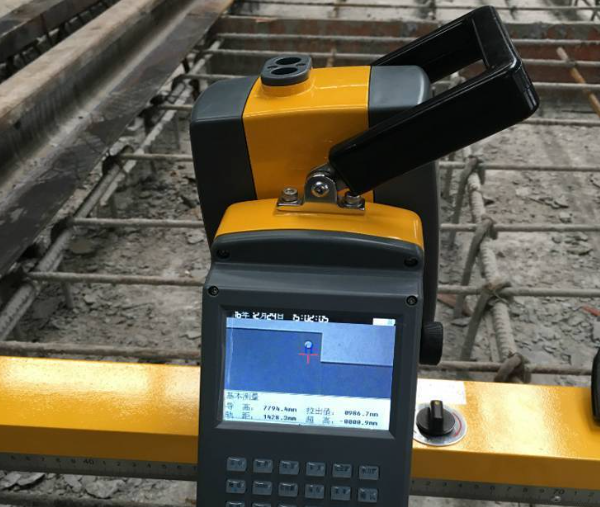

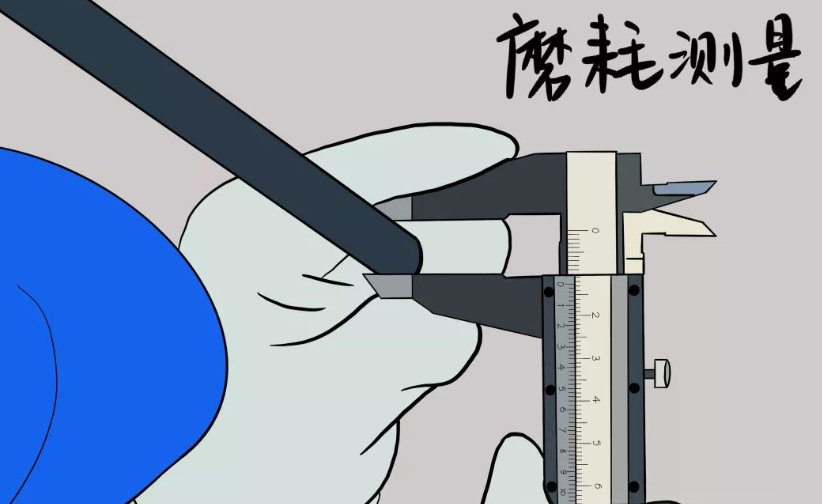

电力人年终必赴 ！EP25上海电力展不容错过的六大理由 你每天通勤坐地铁、出门旅行乘高铁时，你可能从没留意过头顶那套“隐形供电系统”--接触网。它就像交通工具的“能量血管”，通过与列车顶部的受电弓摩擦，持续输送电能。但这套“血管”也会“生病”：磨耗、松弛、高度偏差，都可能导致列车断电、颠簸甚至停运。 怎么判断接触网“健不健康”？行业里有3个核心指标：接触线磨耗、接触线张力、接触线导高（接触线高度） 。今天就用大白话，带你看懂这3个指标的“体检方法”。  图 接触线磨耗实图 一、接触线磨耗：看“导线”有没有被“磨细”接触线是金属做的，列车受电弓的碳滑板每天蹭它，加上电流产生的“电火花”（电弧）烧蚀，时间长了会被磨薄、磨细--这就是 “磨耗”。磨得太厉害，接触线可能断股、甚至断裂，后果严重。  我们主要关注两点：磨耗了多少（磨耗量）、磨得匀不匀（磨耗均匀性），检测分“静态精查” 和 “动态普查” 两种方式。 1. 静态测量：停电 “近距离把脉”这种方法要先让接触网“歇业”（停电），适合挑重点区段 “细查”：  操作步骤：先擦干净接触线表面的灰尘、油污，再用“接触线磨耗测量仪”（精度能到0.01毫米，比头发丝还细）卡在磨耗最严重的地方--比如受电弓经常蹭的 “抬升点”、轨道转弯的 “曲线区段”（这里容易磨侧面）。 测“垂直磨耗”：看接触线顶部被磨掉多少，算“原始直径-磨后剩余厚度”； 测“侧面磨耗”：看接触线侧面被磨掉的水平尺寸。 工具亮点：除了专用测量仪，还会用游标卡尺辅助，误差能控制在±0.02毫米以内--相当于半根头发丝的粗细。 适合场景：像接触网的“关节处”（锚段关节）、道岔旁边这些容易磨坏的地方，用这种方法“精查”最靠谱，但缺点是要停电，效率稍低。 2. 动态检测：不停电“全身CT”不用停电，靠检测车或机器人沿线路跑一遍，就能给接触线做“全身扫描”：  激光成像法：检测车或轨道机器人装着激光传感器，跑的时候激光束扫过接触线，生成三维“截面图”，系统会自动算 “磨掉了多少”“哪个区段磨超了”。 图像识别法：用高清工业相机拍接触线，AI通过“找边缘、对轮廓”的算法，把实拍图和标准接触线截面比，算出磨耗量。 工具亮点：国内常用“CRH380型” 接触网检测车，后台系统还能自动出 “磨耗曲线报告”，误差±0.05毫米以内。 适合场景：给整条线路做日常巡检，不用停电，快又全，能快速找到“磨耗异常区”--比如某段曲线磨得特别厉害，就得赶紧修。 二、接触线张力：看“电线”绷得紧不紧接触线要像晒衣服的绳子一样“绷紧”，才能让受电弓稳定取电--张力就是“拉绳子的力”。太松了，接触线会下垂，受电弓可能“碰不到”（离线）；太紧了，线容易拉断，这两种情况都可能导致列车断电。  不同线路的张力有标准：地铁一般15-20kN（相当于1.5-2吨的力拉着），高铁25-30kN（2.5-3吨的力）。检测也分“静态直测”和“动态推算”。 1. 静态测量：直接“测拉力”或“看坠砣” 张力仪直测法：停电后，把专用张力仪的“夹子”固定在接触线上（避开接头、定位点），仪器直接显示张力值--就像用弹簧秤测东西重量一样，误差能控制在±0.5kN以内（相当于50公斤的力）。 补偿装置观察法：接触网旁边挂着一串“坠砣”（重块），它的作用是“自动调张力”（线热胀变长时，坠砣往下拽；线冷缩变短时，坠砣往上提）。我们看两点： a.坠砣串是不是垂直的？没卡住？ b.量坠砣串的高度，和设计值比：坠砣太低→线拉太紧（可能天冷线缩了）；坠砣太高→线松了（可能天热线长了，或坠砣卡住了）。 适合场景：张力仪适合“精测”重点区段（比如坠砣旁边）；看坠砣不用停电，适合日常“快查”。 2. 动态检测：靠“垂度”或“振动”算张力不用停电，检测车跑的时候“间接算” 张力： 垂度法：接触线在两个定位点之间会有点下垂（像绷紧的绳子中间会垂一点），检测车测下垂的高度（垂度），再结合“接触线重量”“两个定位点的距离”，用公式算出张力--简单说，垂度越小，张力越大。 振动频率法：受电弓蹭接触线时，线会轻微振动，检测车装的“加速度传感 器” 能记下振动频率，再结合线的重量、定位点距离，用“弦振动公式”算出张力--就像琴弦绷得越紧，振动频率越高。 精度与场景：误差±1.5kN以内，能沿全线连续测，适合看“整条线的张力分布”，但容易受风吹、轨道不平的影响，结果要结合静态检测校准。 三、接触线导高：看“电线” 高矮合不合适导高就是“接触线到轨道表面的垂直高度”，标准一般是高铁: 5300-5500mm，普速铁路: 5700-6000mm (一般取6000mm)，地铁: 4000-4600mm。太高或太低都不行：高了，受电弓够不着；低了，受电弓会“撞”到接触线（打弓），甚至把线拉断。  我们要测两点：绝对导高（实际高度和设计值差多少）、相对导高（相邻点的高度差，也就是“平顺性”）--比如相邻5米内，高度差不能超过3毫米（比3张纸还薄），不然列车会颠簸。 1. 静态测量：停电 “量身高”测杆直测法：停电后，拿一根“可伸缩测杆”，底部对准轨道顶面中心，顶部伸到接触线处，直接读刻度--就像用尺子量身高，精度±1毫米。  全站仪测量法：用“全站仪”（一种高精度测量仪）设好基准点，给接触线的每个检测点 “拍三维坐标”，提取垂直方向的坐标，减去轨道表面的坐标，就是导高--精度±2毫米，适合 “精校” 关键区段。 缺点：要停电，只能测几个点，效率低。 2. 动态检测：跑着 “测平顺”这是日常巡检的主力方法，不用停电，检测车能在120-350km/h 的速度下连续测： 激光测高法：检测车底部装“激光测高仪”（测轨道表面高度），车顶装 “激光传感器”（测车顶到接触线的距离）。导高=车顶固定高度-车顶到接触线的距离-轨道表面高度--相当于“用激光量两次，一减就出结果”。 雷达测高法：车顶装“毫米波雷达”，向接触线发射雷达波，靠“回波时间差”算雷达到接触线的距离，再结合轨道高度，算出导高--雨天、雾天也能用，不怕恶劣天气。 精度与优势：误差±1-2毫米，能同时记“高度偏差”和“平顺性”，比如某段导高比设计值低了5毫米，系统会自动标红，提醒检修。 一句话总结：接触网“体检” 的核心逻辑1.磨耗：看“线变细没”--先动态测全线（激光/图像），再静态查重点（专用量具），尤其注意轨道转弯处的侧面磨耗； 2.张力：看“线绷紧没”--先静态精测（张力仪），再动态看全线（垂度/振动），记得结合温度调整（天热松、天冷紧）； 3.导高：看“线高矮合适没”--先动态测平顺（激光/雷达），再静态精校（全站仪），还要同步看 “接触线左右偏移”（拉出值）。 正是这些“体检”，让接触网始终保持健康，我们坐的地铁、高铁才能安全、平稳地跑起来--下次再抬头看头顶的接触线，你就知道它背后藏着这么多“精密检查”啦！ |
