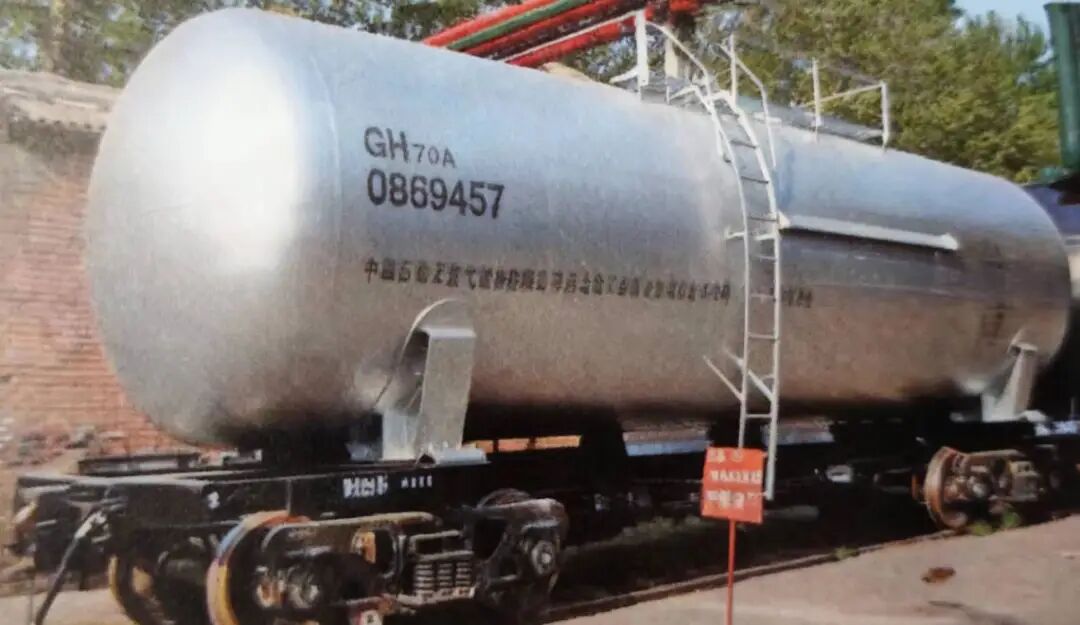

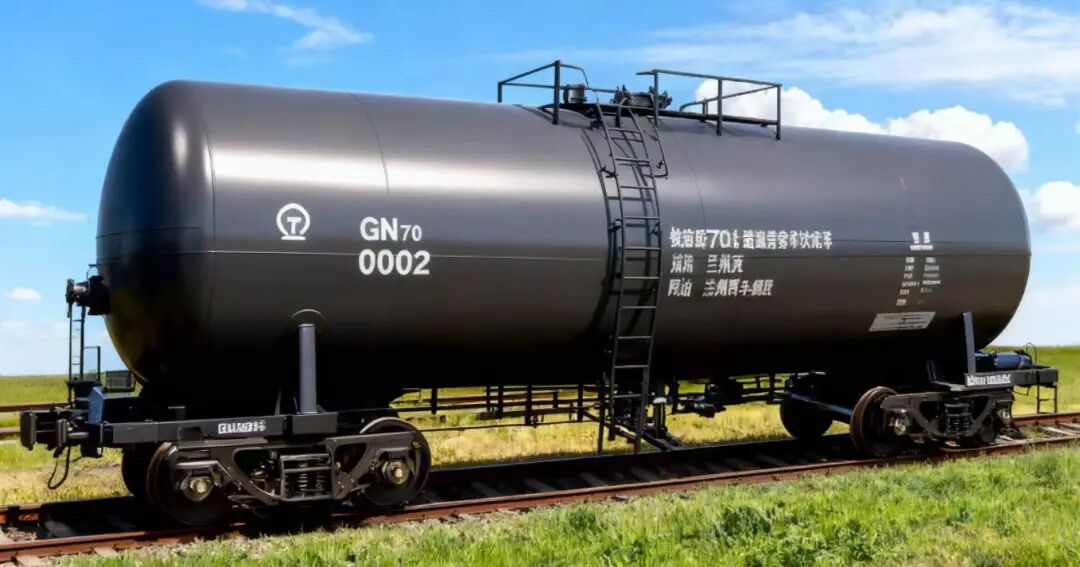

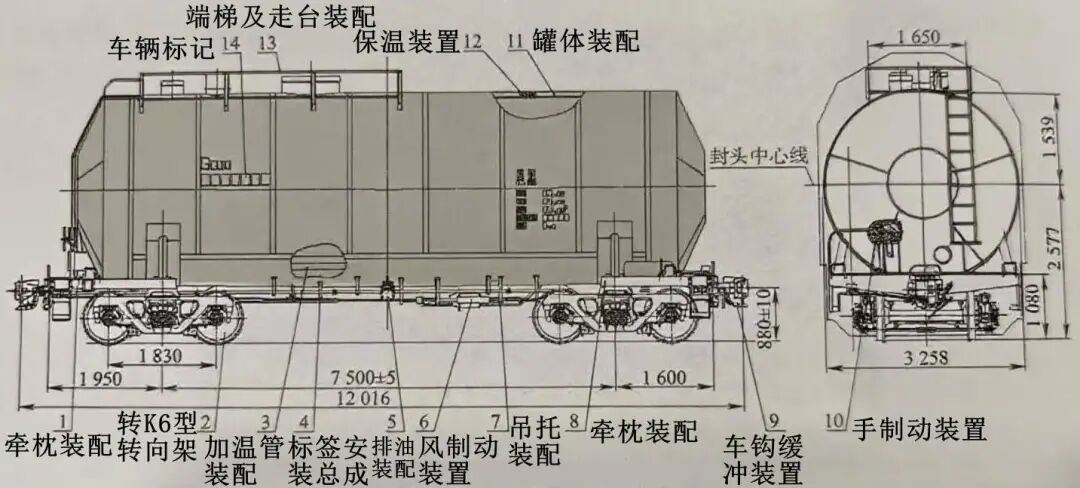

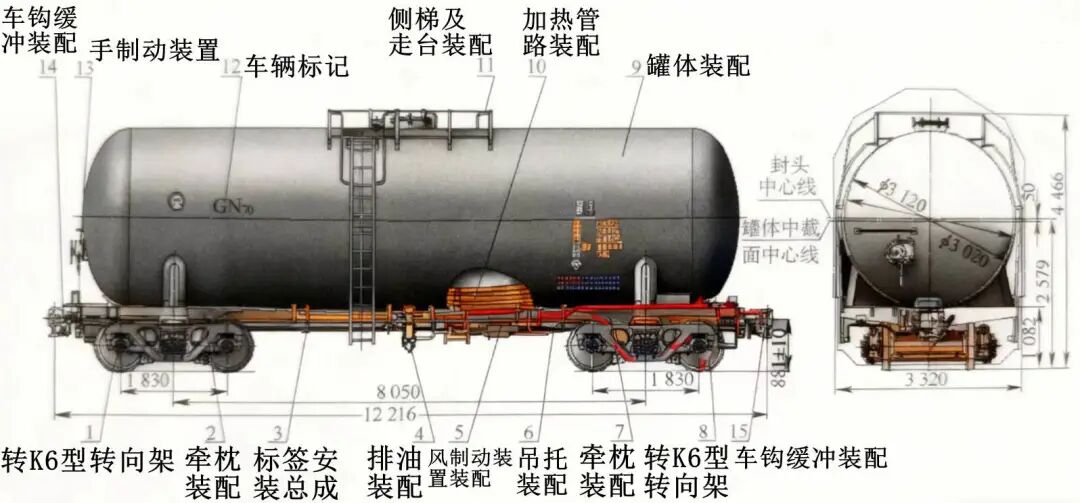

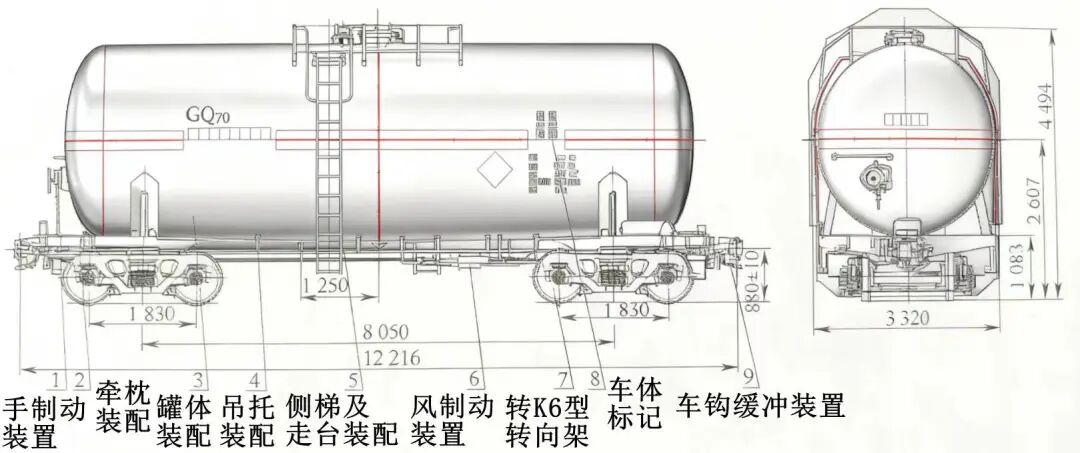

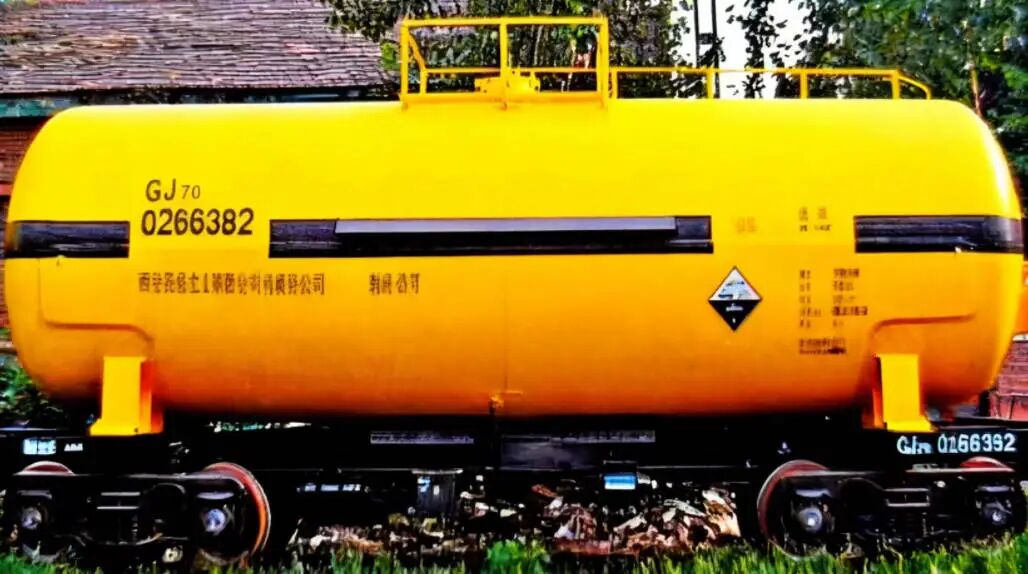

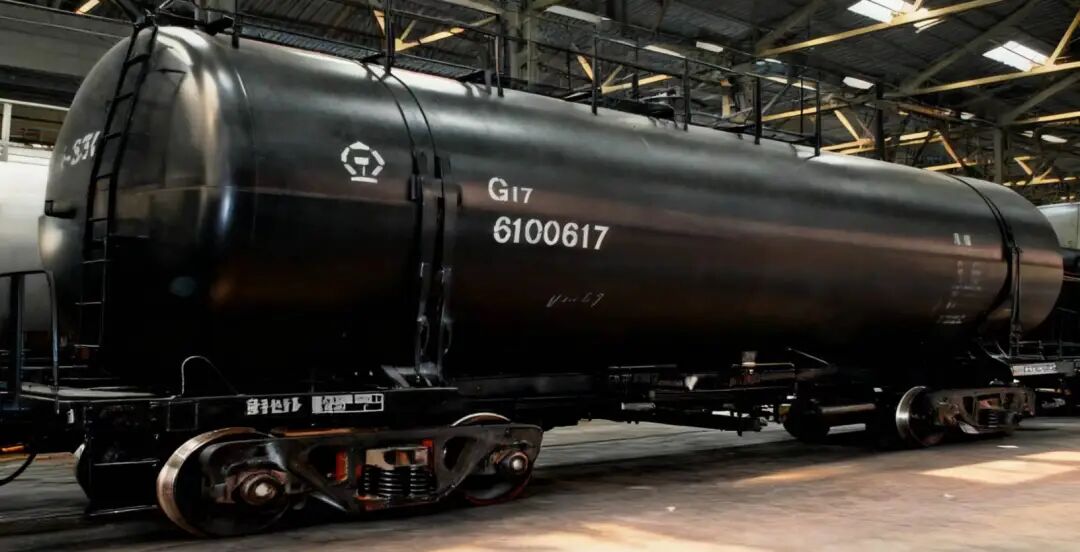

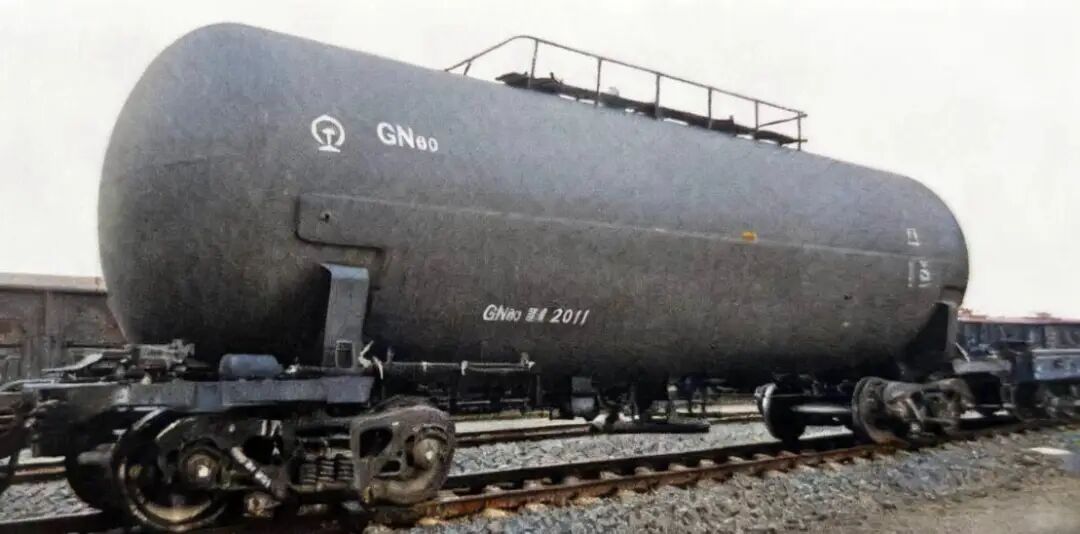

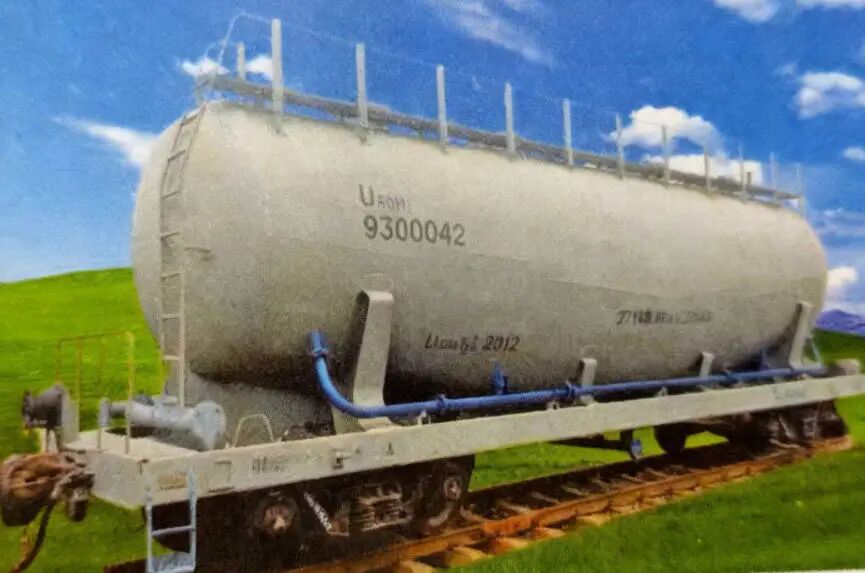

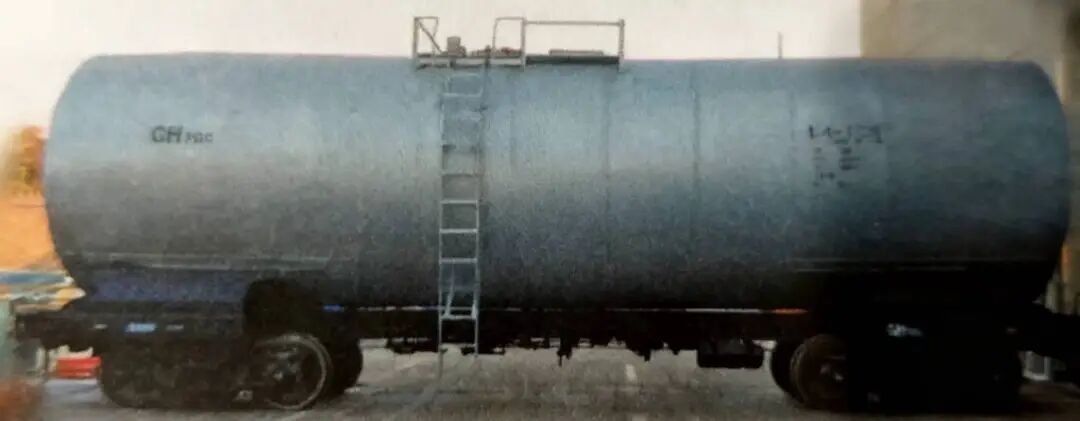

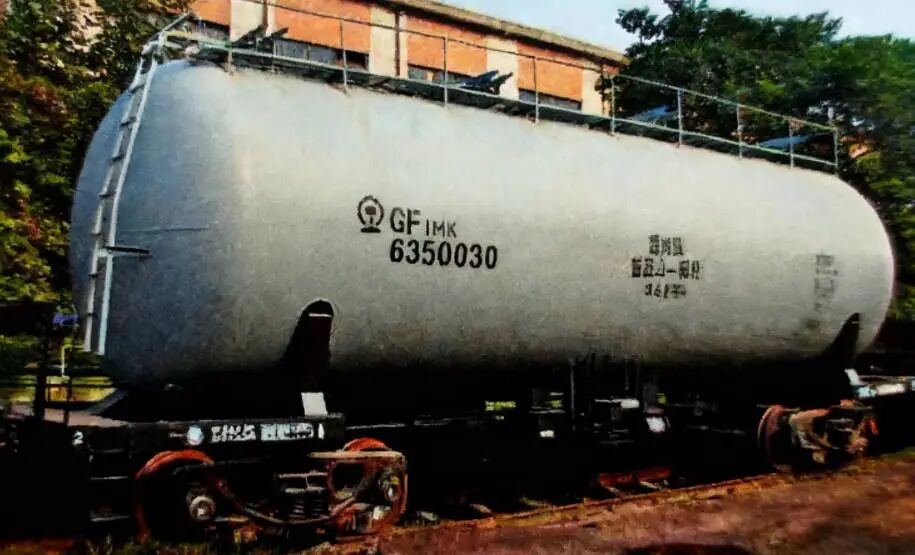

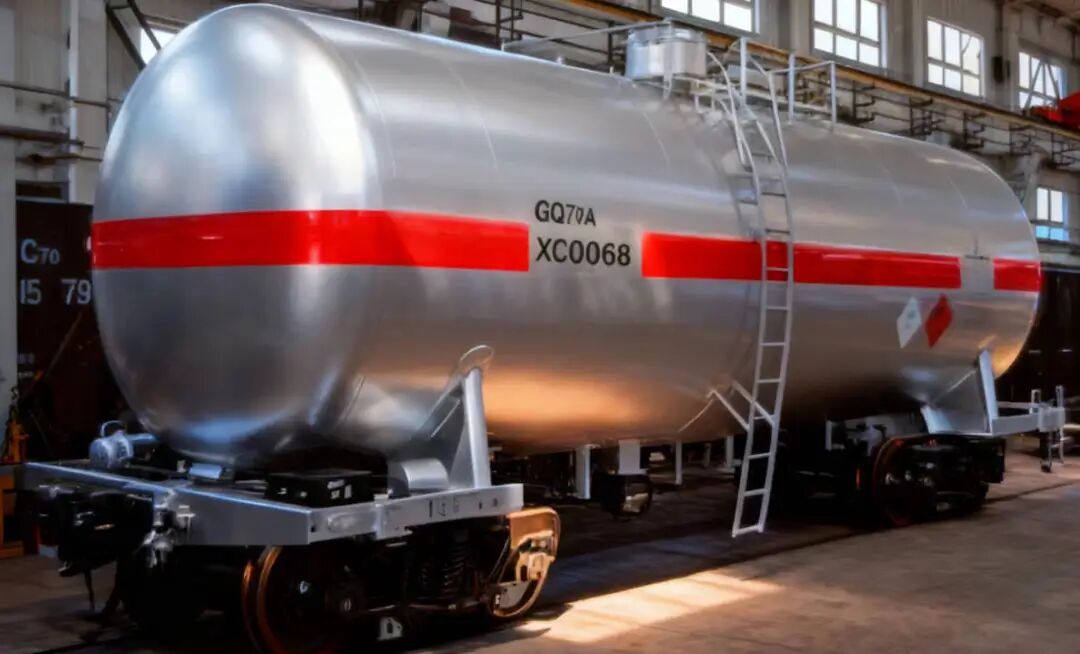

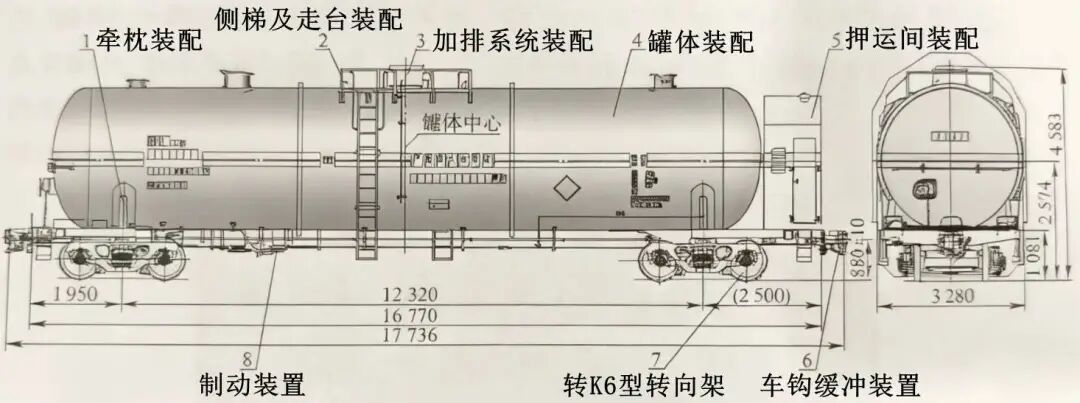

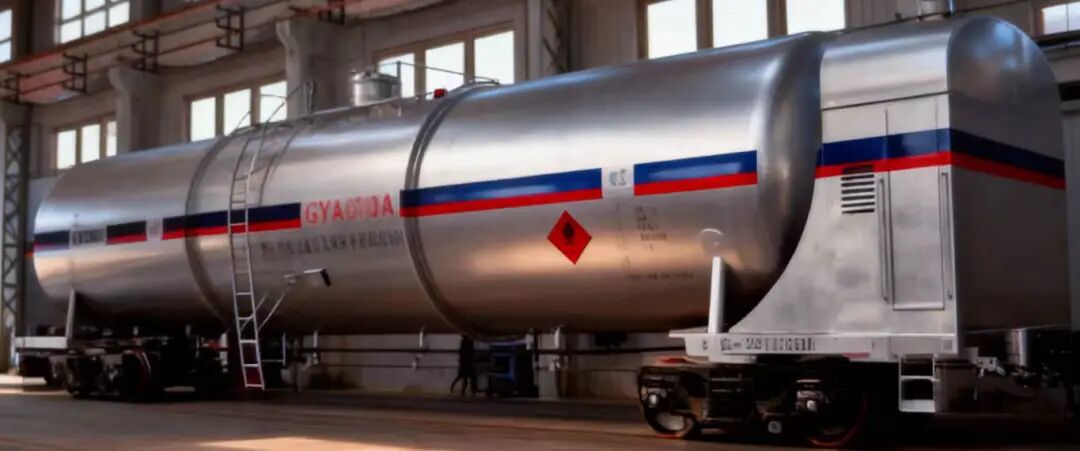

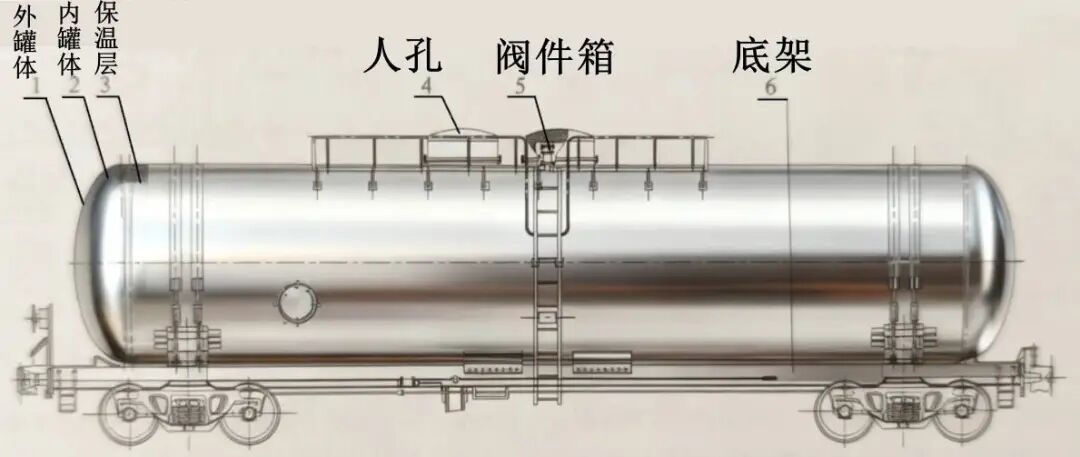

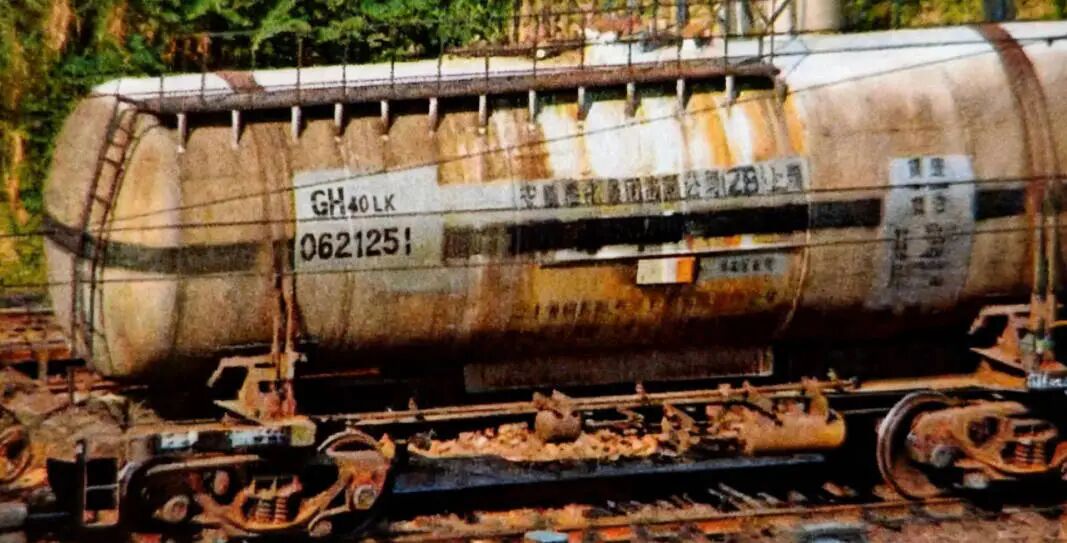

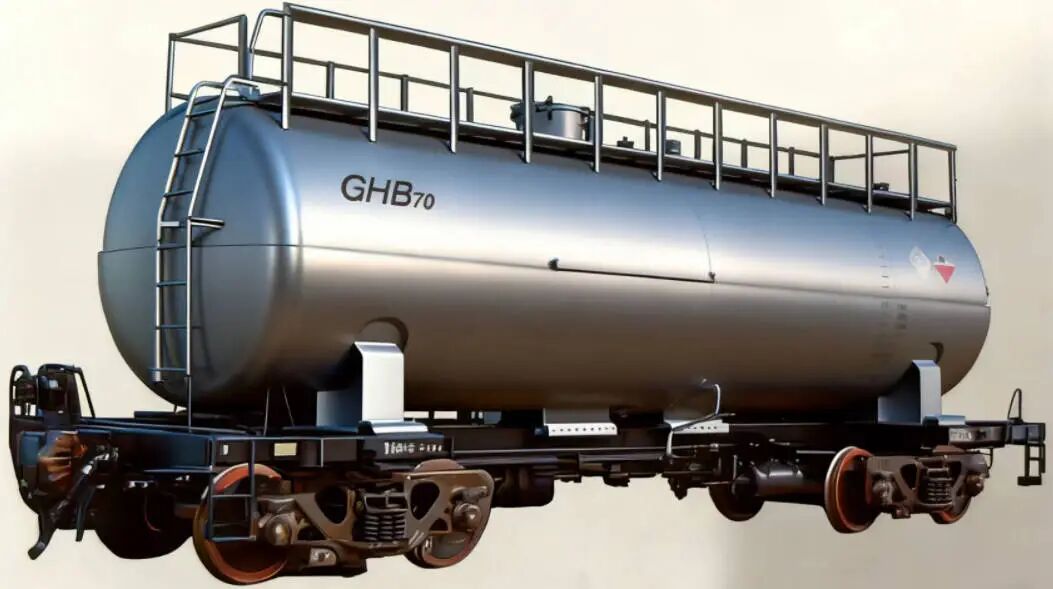

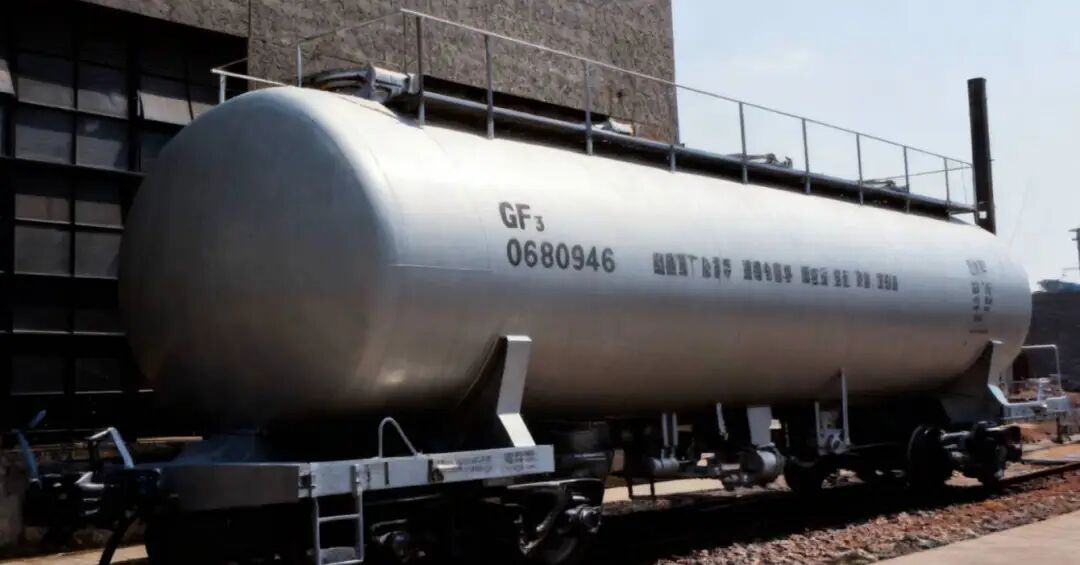

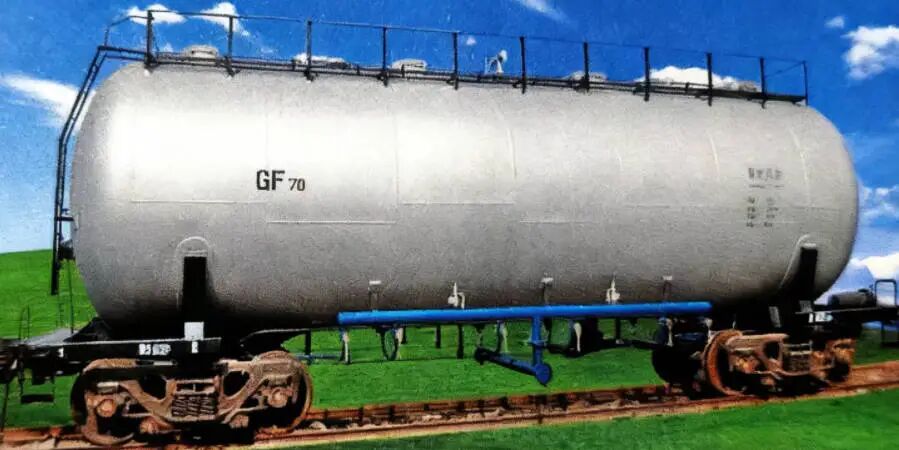

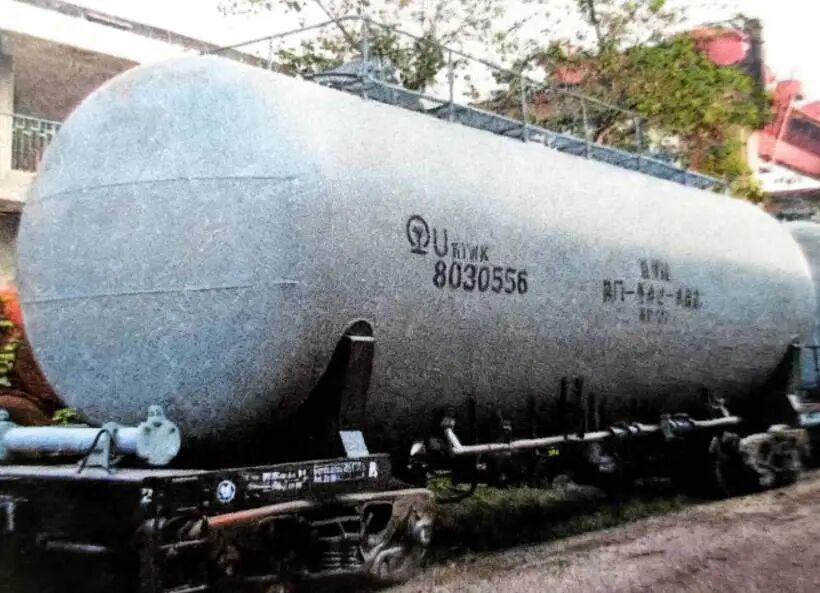

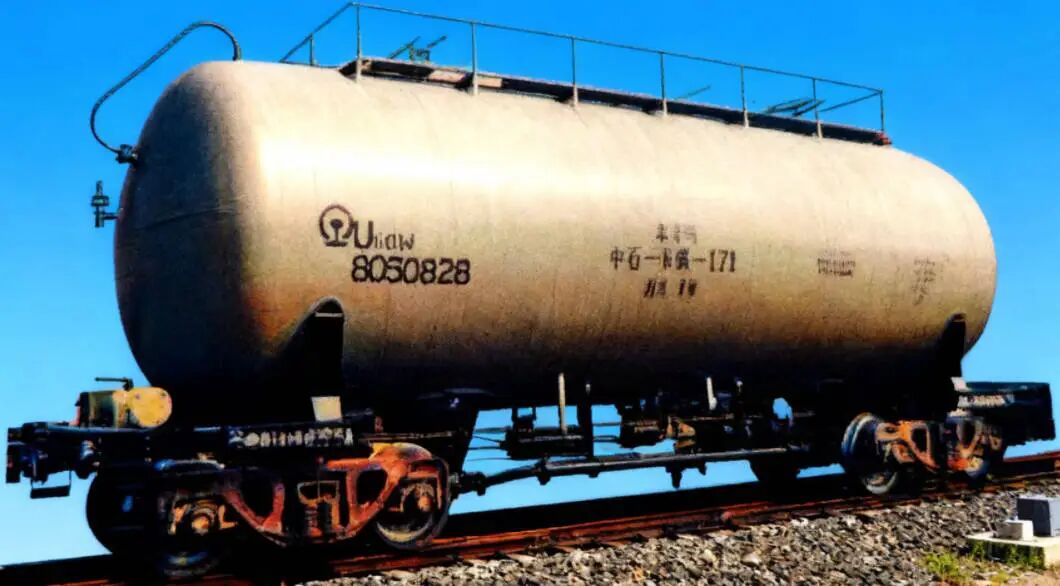

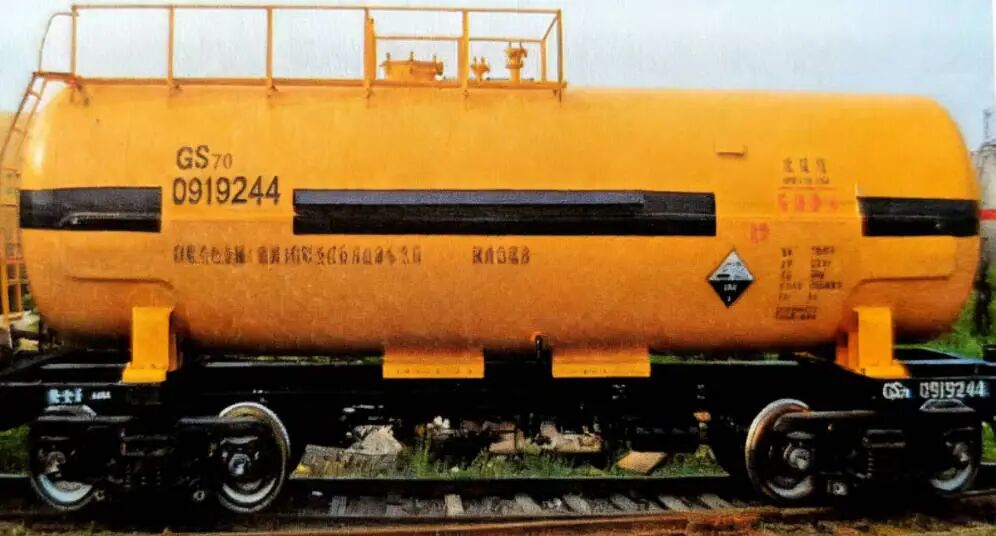

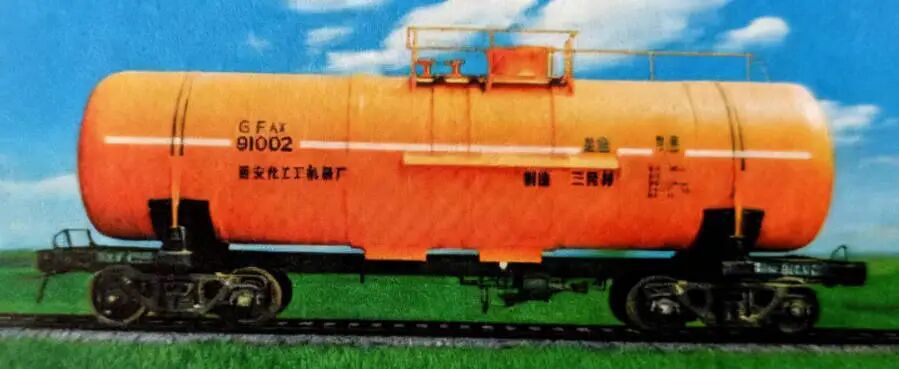

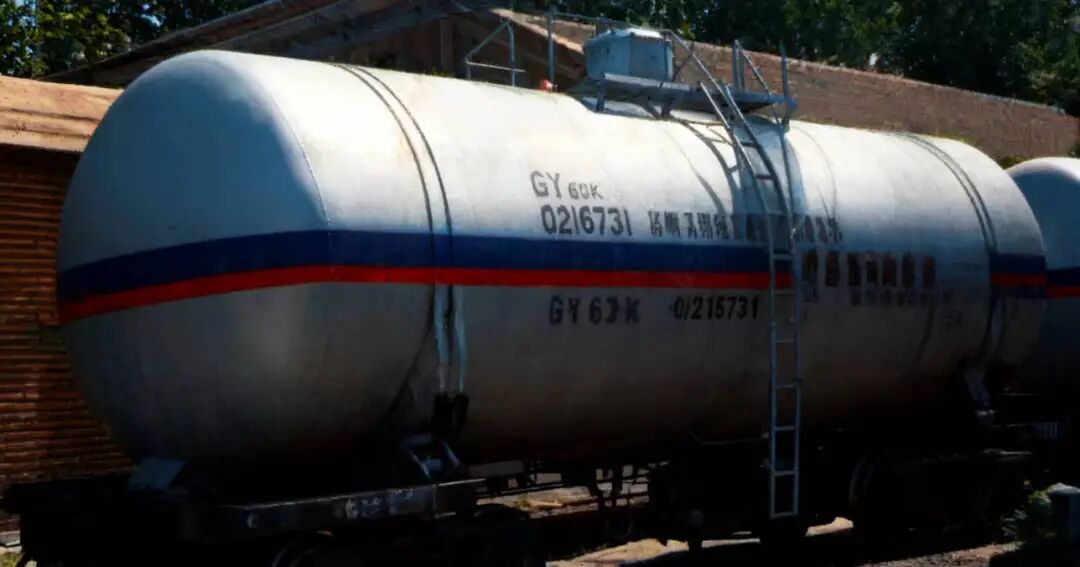

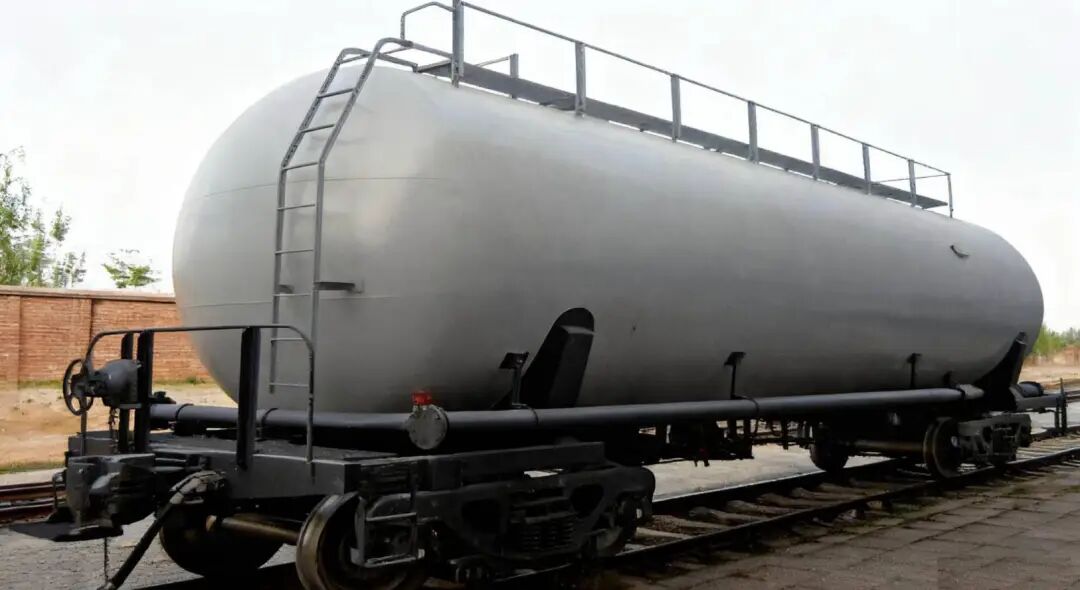

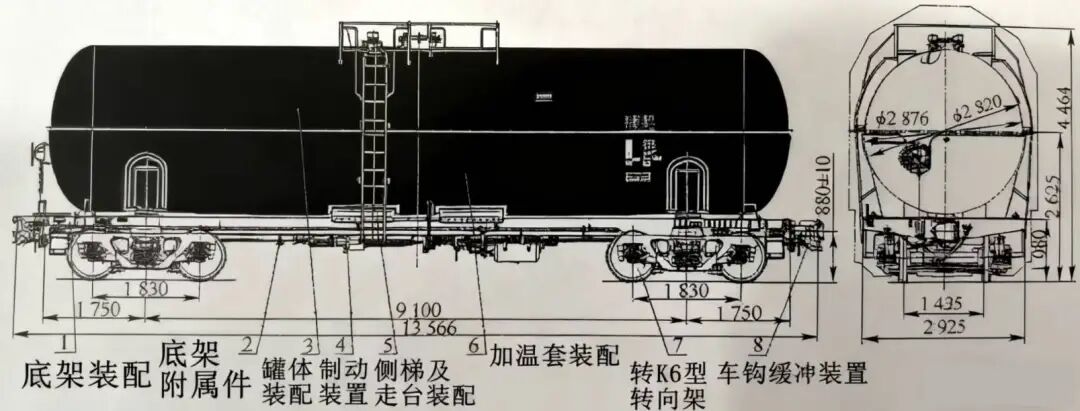

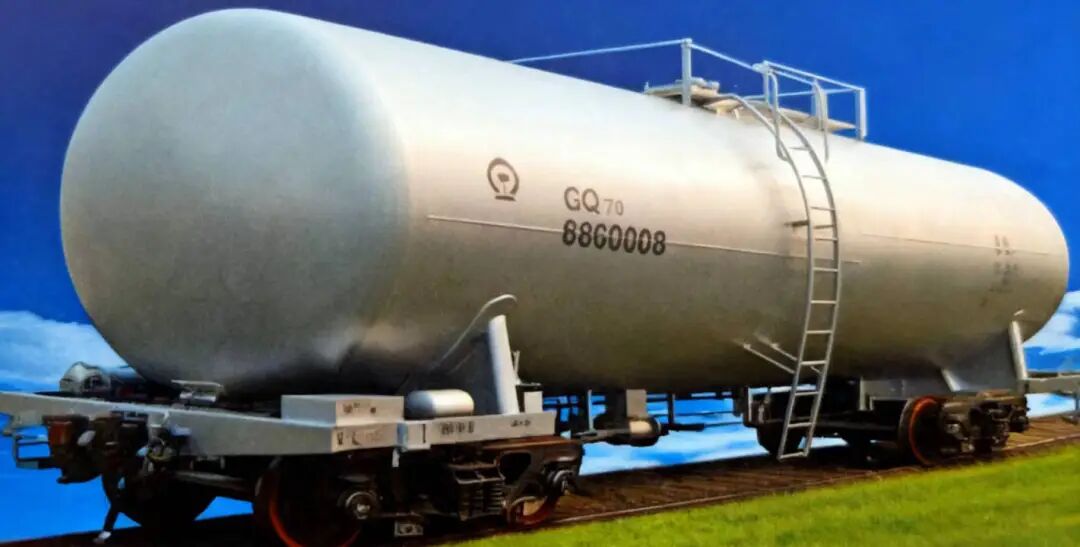

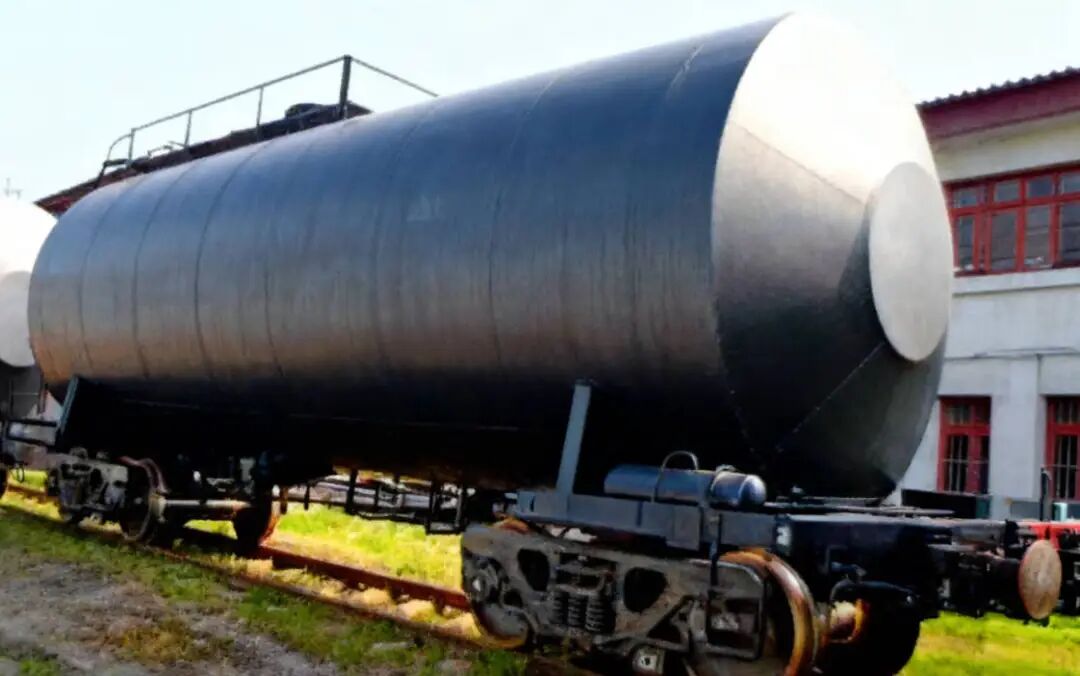

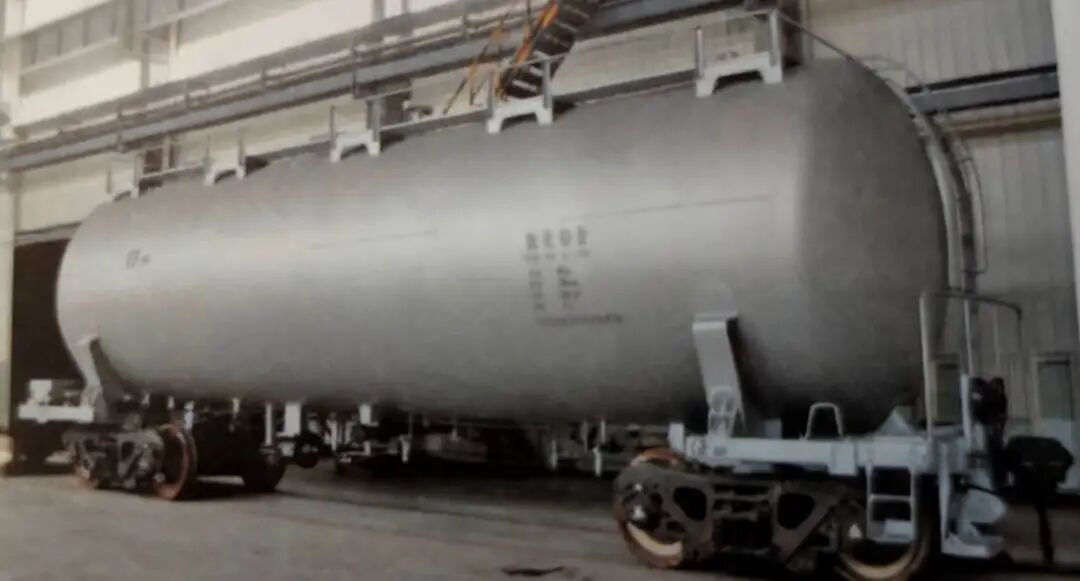

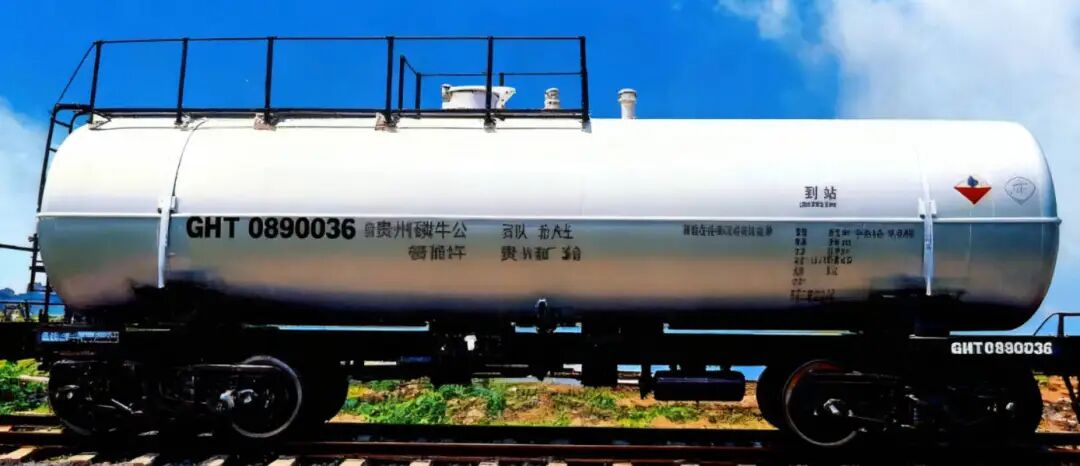

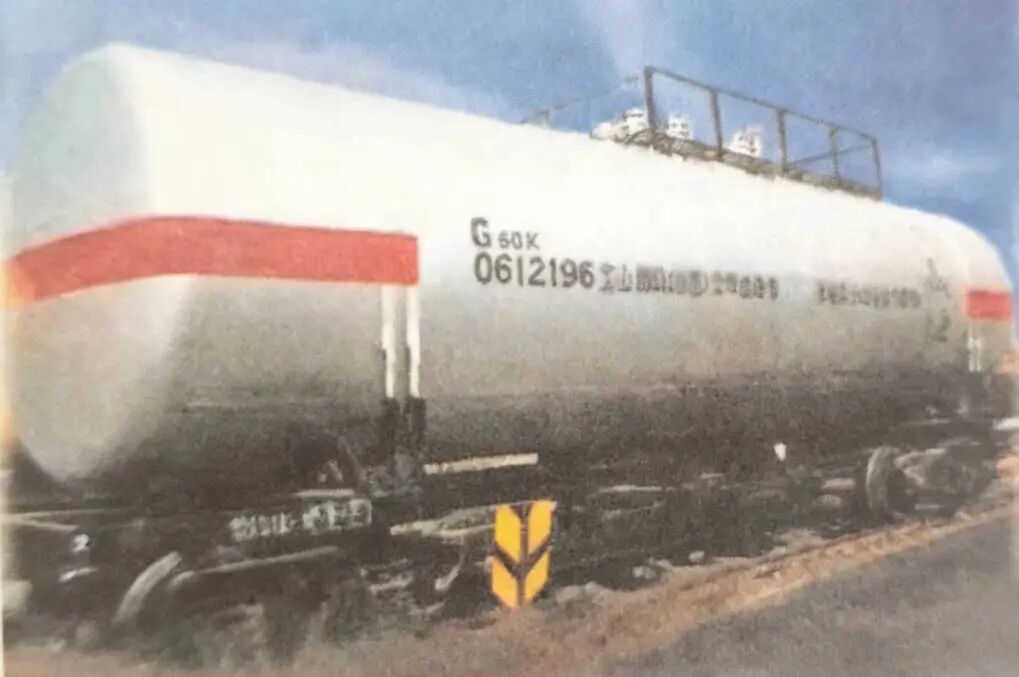

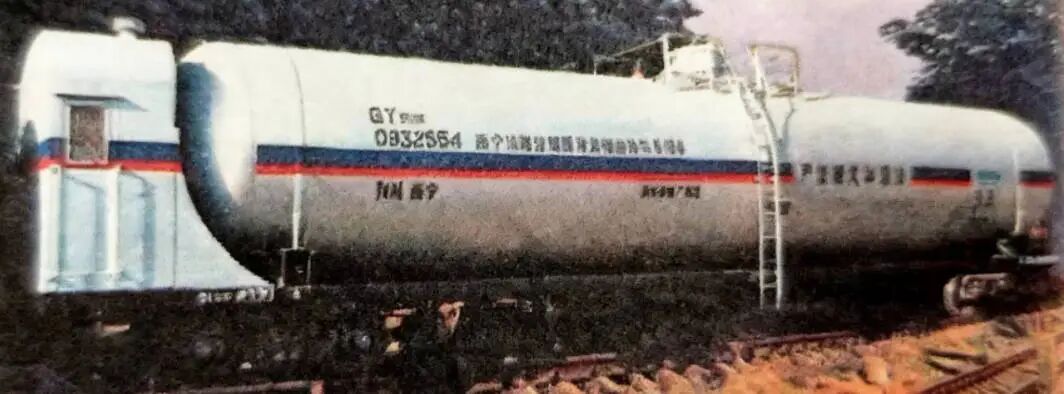

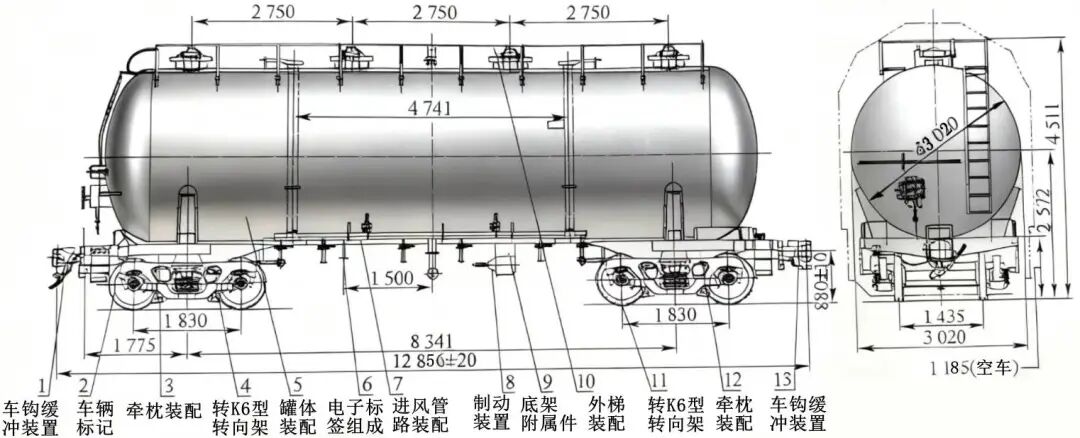

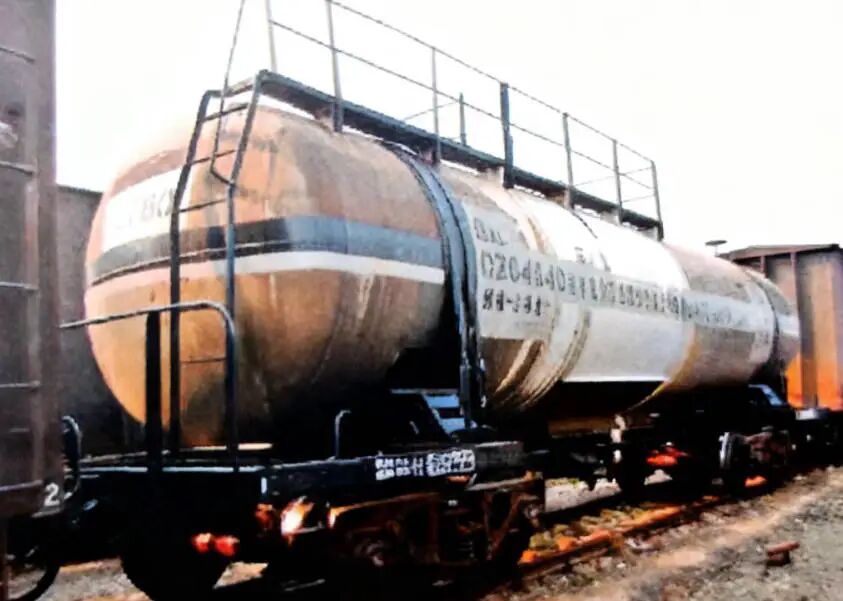

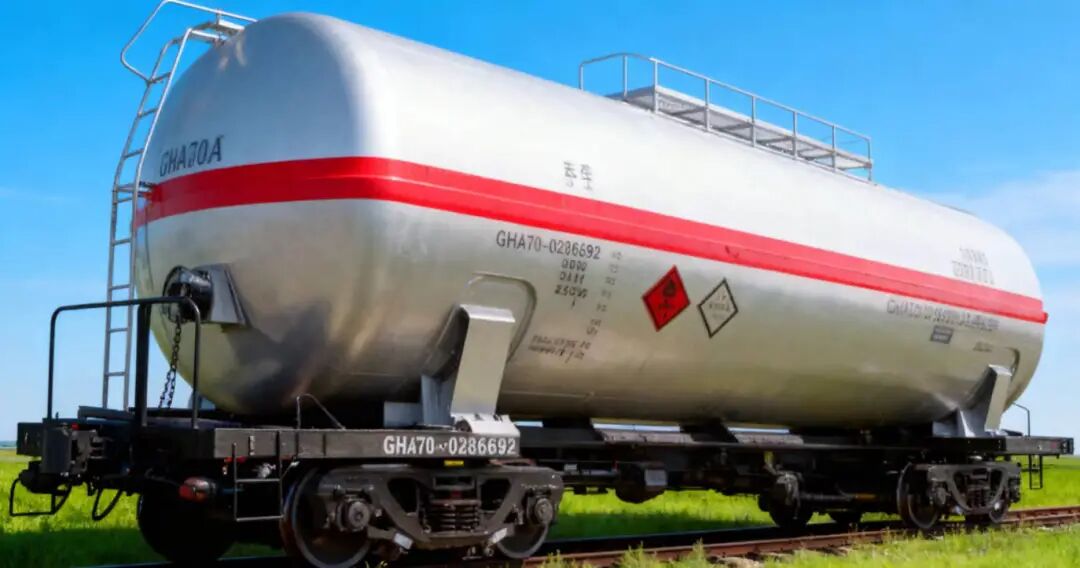

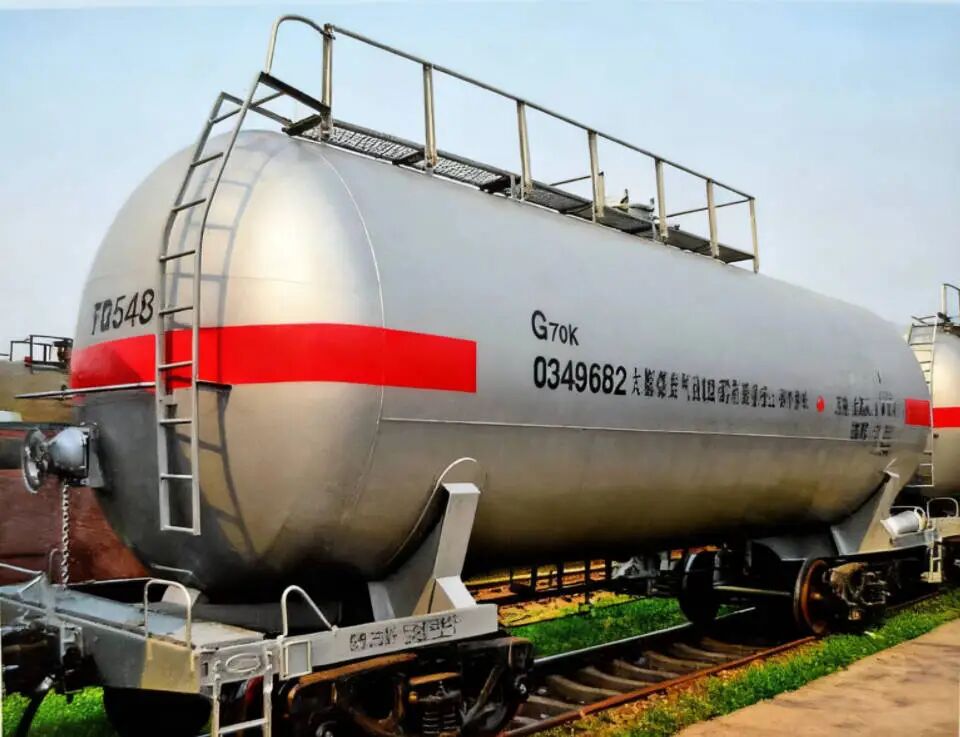

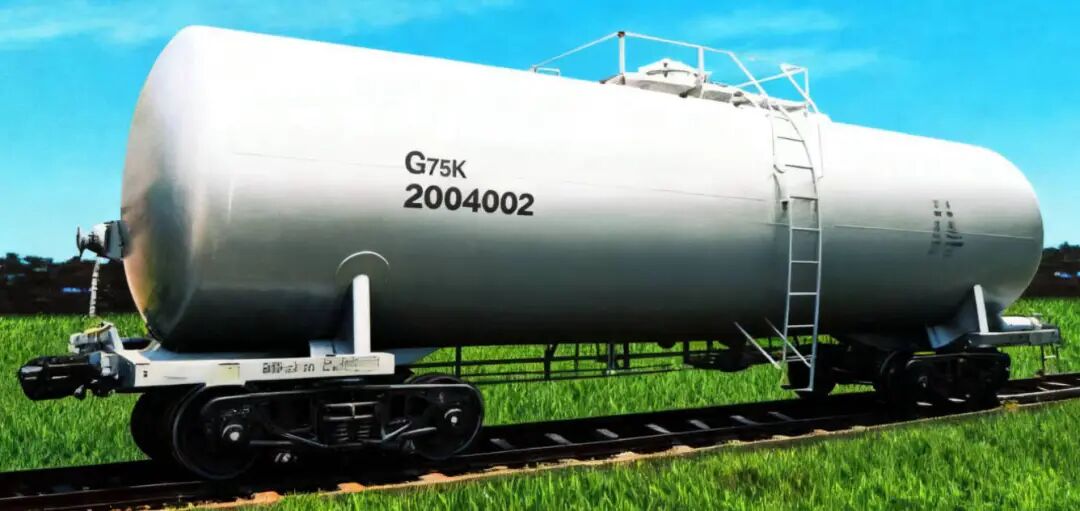

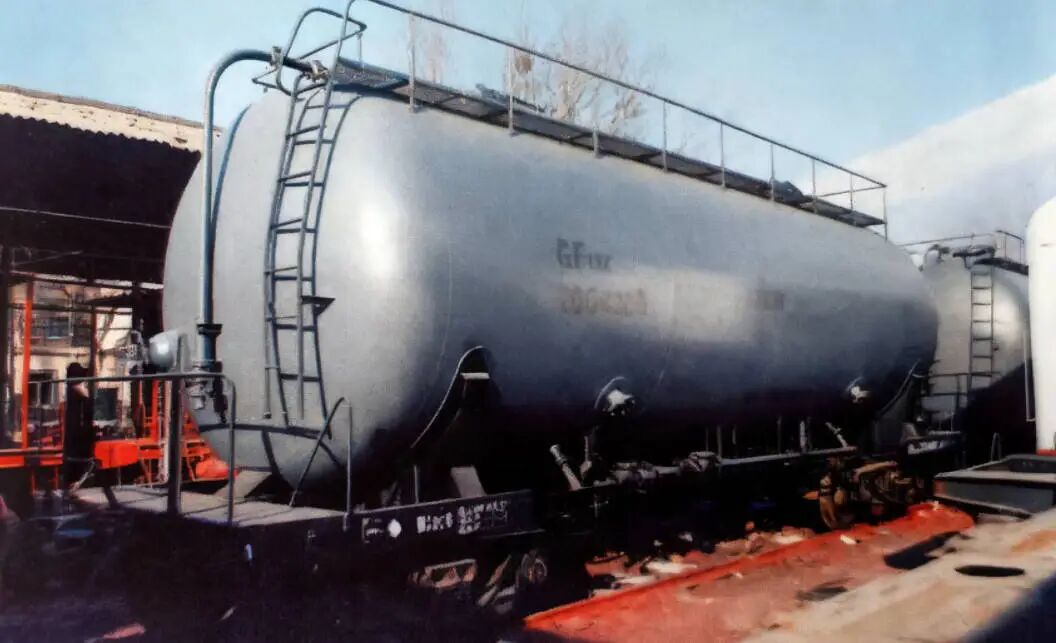

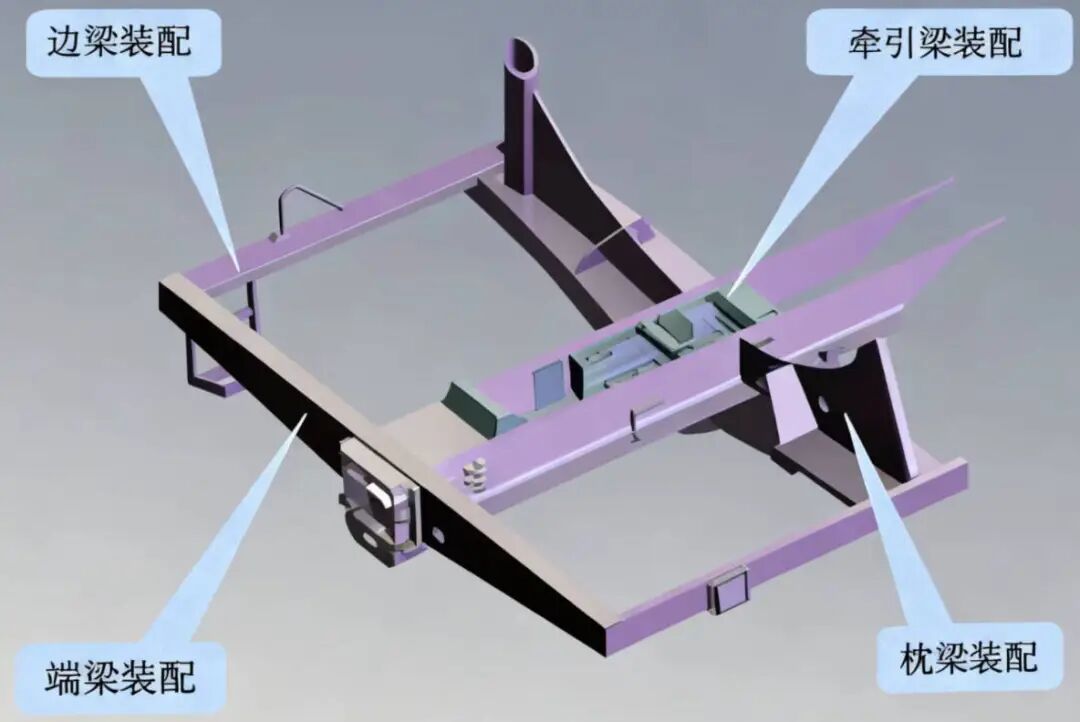

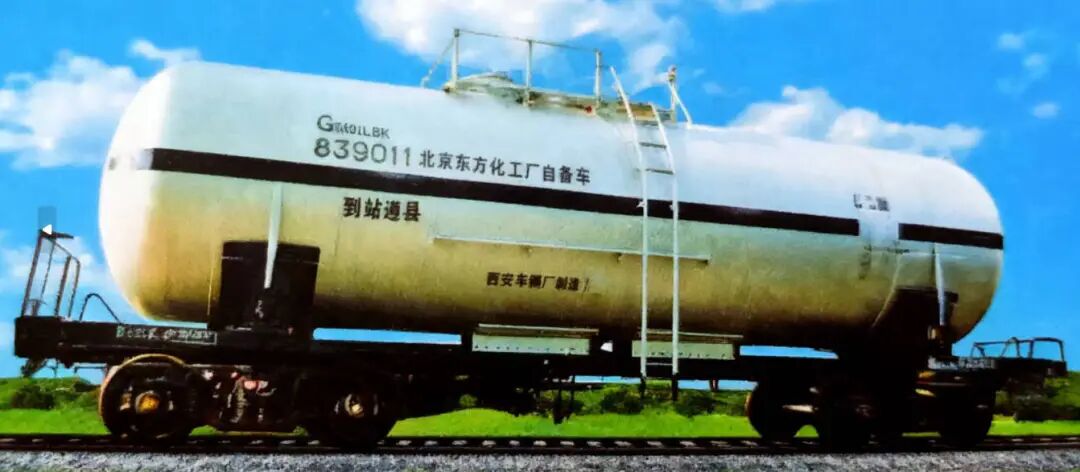

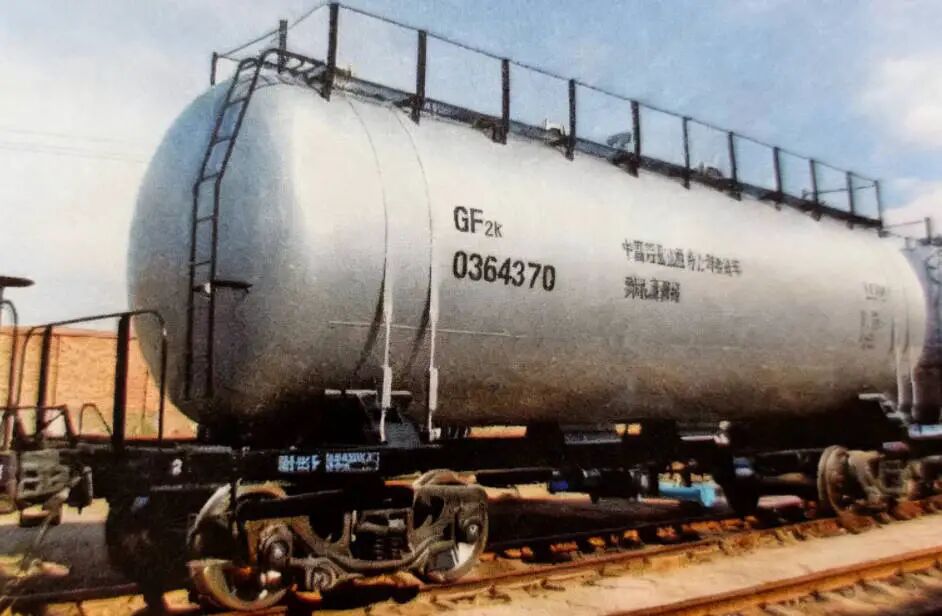

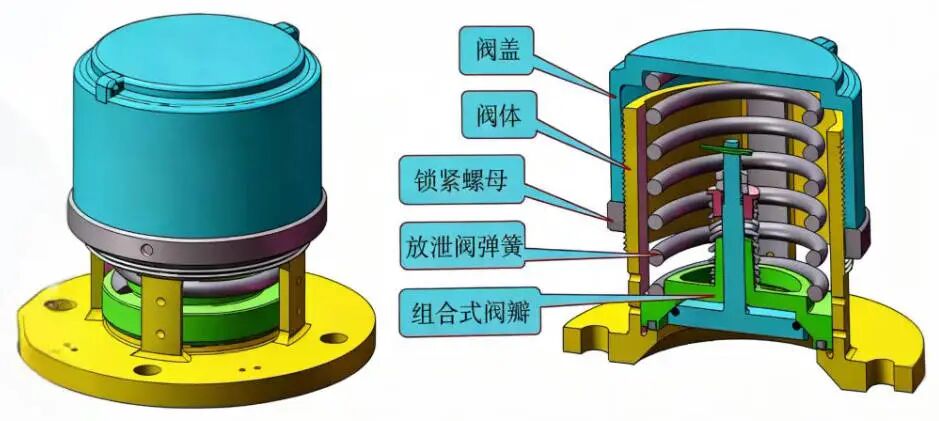

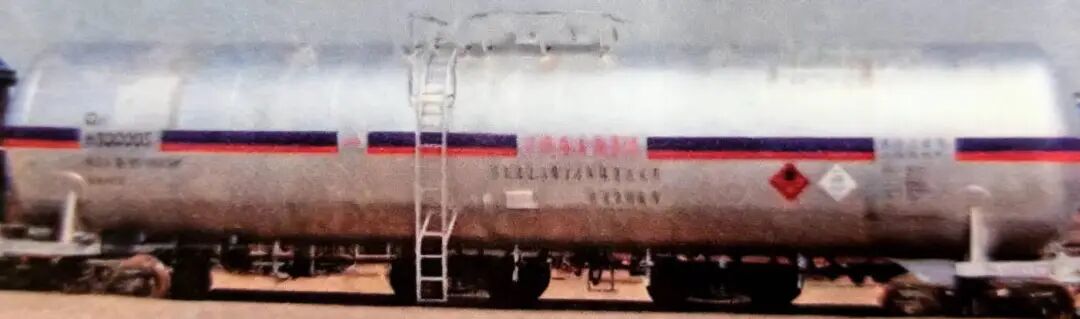

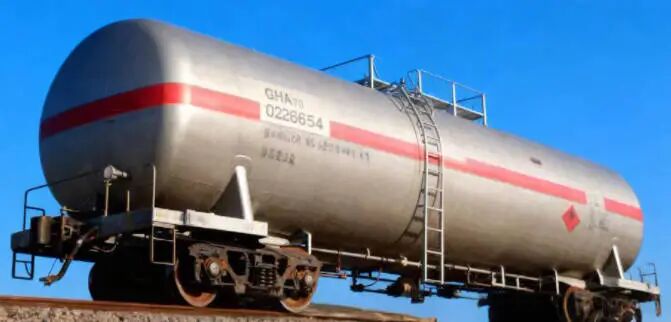

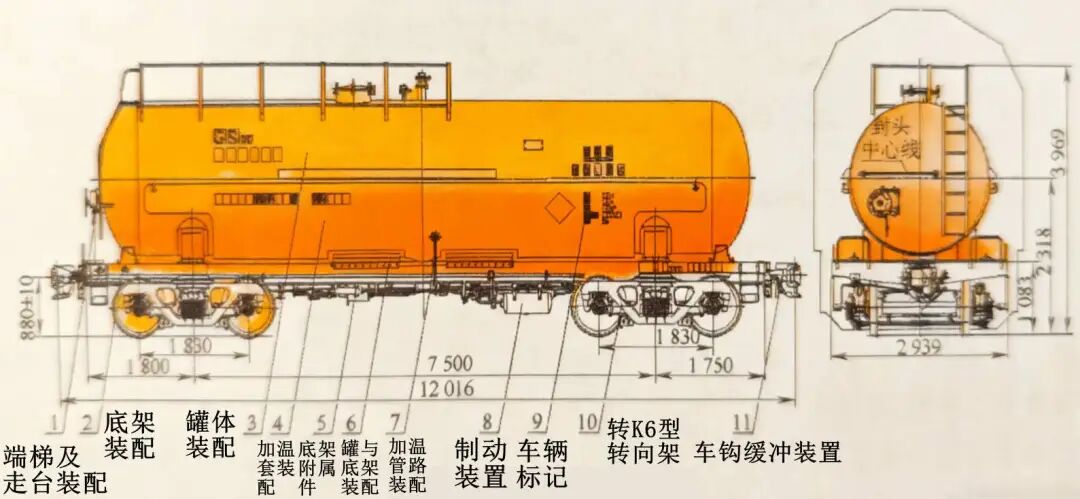

今天主要讲讲铁路罐车基本结构及分类。 罐车是一种车体呈罐形的车辆，用来装运各种液体、液化气体及粉状货物等。 罐车按其结构特点分为有底架、无底架罐车。按装卸方式分为上卸式、下卸式罐车。按装运介质不同分为三大类：第一类为装运汽油、原油、浓硫酸、醇类、植物油、沥青等介质的液体类罐车；第二类为装运液化石油气、液氨等介质的液化气体类罐车；第三类为装运水泥、氧化铝粉等介质的粉状货物类罐车。 液体类罐车根据装运介质不同分为轻油类、黏油类、酸碱类、化工类、食品类、和硬化类等罐车。 目前铁路轻油罐车主要有G60系列、G70系列、G75系列、GQ70型等，黏油罐车主要有G17系列、G17B系列、GN70型等，酸碱类罐车主要有GH系列、G11系列、GS70型等，粉状货物罐车主要有 U60WK、U61WK、GF18K、GF70型等，高压罐车主要有GY系列等。 1 基本结构以GQ70型轻油罐车为例介绍，该车采用无中梁结构，装卸方式为上装上卸。 （1）罐体。罐体由封头、筒体、人孔、聚液窝等组成。罐体采用直锥圆截面斜底结构，底部由简体两端向中间截面下斜，罐体顶部设助开式人孔，底部设聚液窝。 （2）牵枕装配。牵枕装配由牵引梁装配、枕梁装配、边梁装配、端梁装配等组成。  GQ70型罐车牵枕装配 （3）A41X型呼吸式安全阀。A41X型呼吸式安全阀除弹簧、密封圈、开口销外，其他零部件均采用不锈钢制作，解决了锈蚀问题，性能更加可靠。  A41X型呼吸式安全阀 2 液体类罐车（1）轻油类罐车 目前铁路轻油罐车主要有G60系列、G70系列、G75系列、GQ70型等。  GQ70型轻油罐车  21t轴重G60K型轻油罐车  21t轴重G70K型轻油罐车  21t轴重G70B型轻油罐车  21t轴重G75K型轻油罐车  23t轴重GQ70型轻油罐车  27t轴重GQ80型轻油罐车 （2）黏油类罐车 目前铁路黏油罐车主要有G17系列、G17B系列、GN70型等。  GN70型黏油罐车  21t轴重G17型黏油罐车  21t轴重G17BK型黏油罐车  23t轴重GN70型黏油罐车  27t轴重GN80型黏油罐车 （3）酸碱类罐车  GS70型浓硫酸罐车  21t轴重G11SK型浓硫酸罐车  21t轴重GFAK型盐酸罐车  21t轴重GH40LK型浓硝酸罐车  23t轴重GS70型浓硫酸罐车  23t轴重GJ70型浓硫酸罐车 （4）化工类罐车  GHB55K型不锈钢保温铁路罐车  21t轴重G60LBK型罐车  21t轴重G60XK型罐车  GH17K型罐车  21t轴重GH60K型罐车  21t轴重GHT型黄磷罐车  21t轴重GALK型纯铝化工罐车  23t轴重GQ70A型罐车  23t轴重GHA70型罐车  23t轴重GN70A型罐车  23t轴重GH70A型罐车  23t轴重GHB70型罐车  23t轴重GHA70A型罐车  23t轴重GH70C型罐车 （5）食品类罐车  GW70型食用油罐车  21t轴重GSK型食用油罐车  23t轴重GW70型食用油罐车 （6）硬化类罐车  GL70型沥青罐车  21t轴重GLBK型沥青罐车  23t轴重GL70型沥青罐车 3 液化气体类罐车目前，我国液化气体类罐车主要有21t轴重的GY40s系列、GY45系列、GY48系列、GY60系列、GY70系列、GY80系列、GY95系列和GY100系列罐车，23t轴重的GYA70系列、GYA70A系列和GYC70系列罐车。 （1）21t轴重有中梁罐车  21t轴重GY60K型罐车  21t轴重GY95SK型罐车  21t轴重GY48K型罐车 （2）21t轴重无中梁罐车  21t轴重GY80SK型罐车 （3）23t轴重罐车  GYA70S型罐车  23t轴重GYA70S型罐车  23t轴重GYA70A型罐车 4 粉状货物类罐车目前，我国粉状货物类罐车主要有氧化铝粉罐车、粉煤灰和散装水泥罐车，氧化铝粉罐车主要有载重60t级的GF1系列、GF2系列、GF3系列罐车，载重70t级的GF70(H)型罐车和载重80t级的GF80型罐车；粉煤灰罐车有载重60t级GF1M型罐车；散装水泥罐车主要有载重60t级的U60系列、U61系列、GF18型罐车，载重70t级的U70型罐车和载重80t级的U80(H)型罐车。 （1）氧化铝粉罐车  GF70型氧化铝粉罐车  21t轴重GF1K型罐车  21t轴重GF2K型罐车  21t轴重GF3型罐车  23t轴重GF70型罐车  27t轴重GF80型氧化铝粉罐车 （2）粉煤灰罐车  21t轴重GF1MK型罐车 （3）散装水泥罐车  U70型水泥罐车  21t轴重U60WK型罐车  21t轴重U61WK型散装水泥罐车  21t轴重U61WZK型散装水泥罐车  21t轴重GF18K型散装水泥罐车  23t轴重U70型散装水泥罐车  27t轴重U80型散装水泥罐车  27t轴重U80H型散装水泥罐车  往期文章推荐你还记得铁路分局吗？ 铁路敞车各部件名称及开关车门方法 铁路棚车各部件名称及开关车门方法 铁路平车基本结构及专用平车 铁路货车车钩 铁路车辆相关术语 铁路货车转向架 铁路货车基本结构及分类1 谈谈铁路货运价格（三）国铁运费 铁路货物装载加固术语 95306到达交付“十问” 铁路各型集装箱 铁路物流名词知多少 铁路货车标记 铁路专用线（专用铁路）的那些事1 铁路货物分类及品名代码 铁路篷布的苫盖和折叠 装卸车前后三检都需要检查什么？ |
