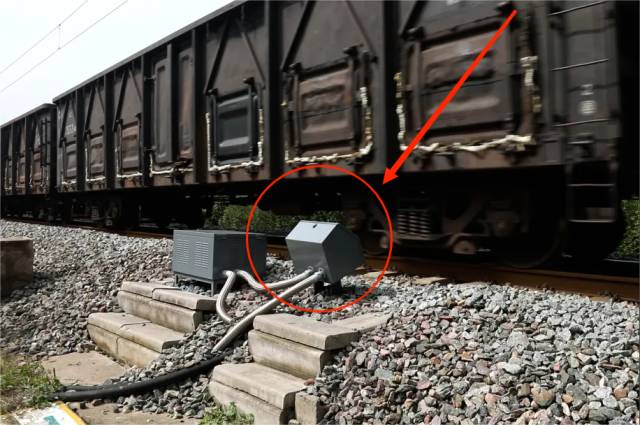

不知道细心的朋友们有没有注意到，在一些铁道线旁，有一些这样的装置，它们看着有点像马路上抓拍汽车违章的“电子眼”，但拍摄角度却很奇怪，并不是从上方拍摄的。这些设备究竟是干嘛的？一起来看看吧~

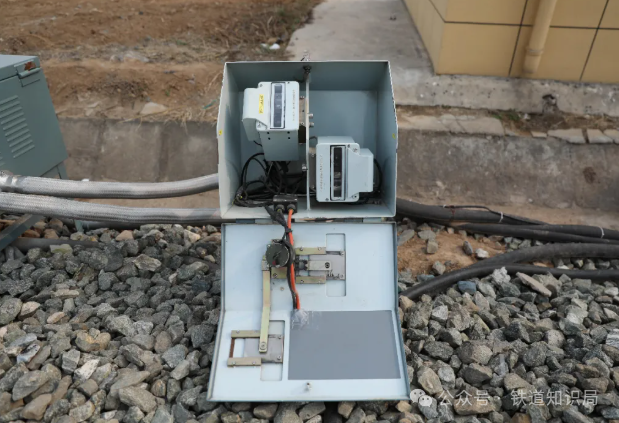

这个装置叫“线阵扫描相机”，它是铁路货车故障轨旁图像检测系统（简称“TFDS”系统）的重要组成部分。顾名思义，这个相机并不是用来拍旅客的，而是用来拍摄货物列车的转向架、制动梁、中间部和车钩钩缓等部位。在整个“TFDS”系统的运作下，拍到的照片会被实时传送、精准分析，确保及早发现车辆隐患问题，保障行车安全。

TFDS系统主要由图像采集设备、传输设备、处理设备和显示设备等组成。其中，图像采集设备在货车通过时拍摄高清图像，传输设备将图像实时传输至处理设备，处理设备运用图像识别技术对图像进行分析，并将结果传送至显示设备，供工作人员进行故障判断和处置。TFDS系统的核心功能是故障检测，它可以检测货车的车轮、车轴、制动装置、车体等关键部位的故障，例如车轮的磨损、裂纹，车轴的变形、断裂，制动装置的异常等。

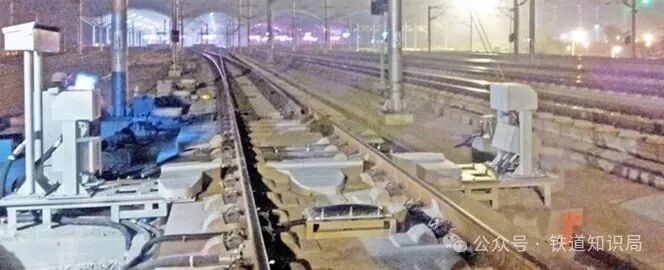

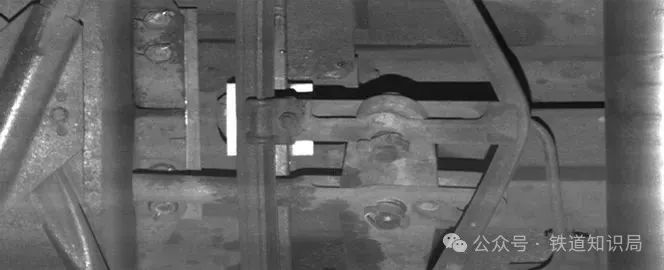

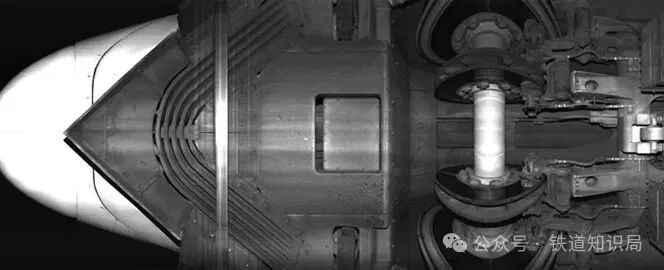

刚刚提到的线阵扫描相机，可以使得列车车体图像无重复、无分隔，克服系统采集图像存在的列车某些部件被分隔到两幅相邻图像上的问题。完整无拼接的图像有利于动态检车员的检查作业，减少作业时的视觉疲劳。除了线阵扫描相机以外，TFDS系统还采用高亮度红外激光，这种红外激光是不可见光源，对行车司机无任何影响，配合窄带滤光片，可以减少阳光对TFDS系统的干扰。

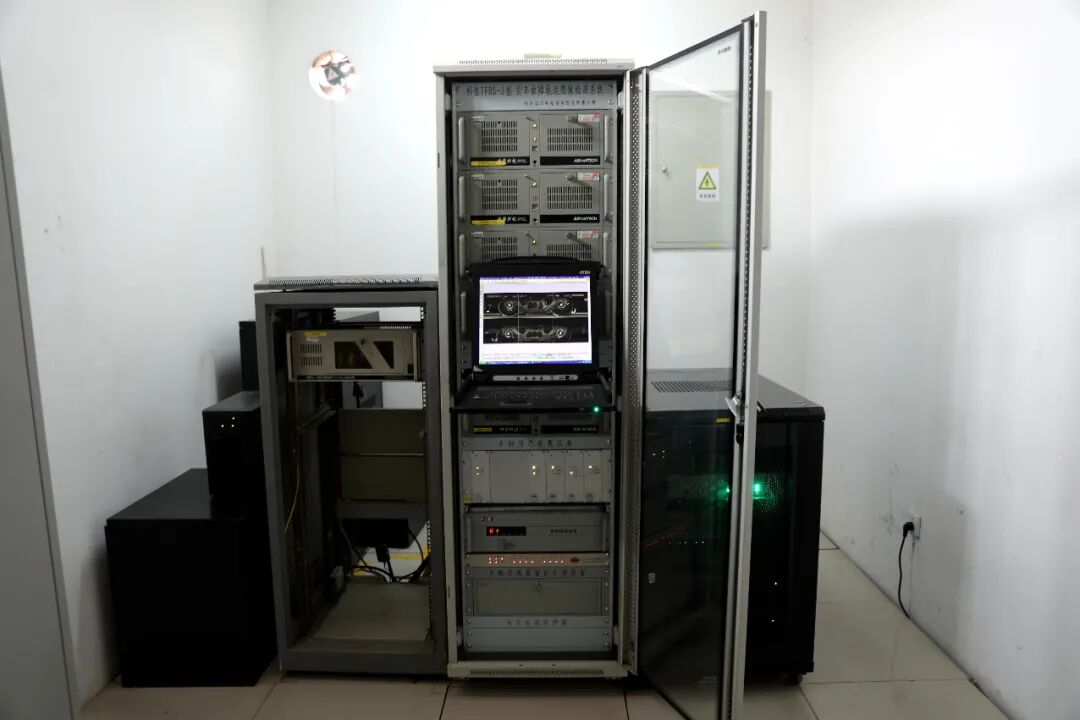

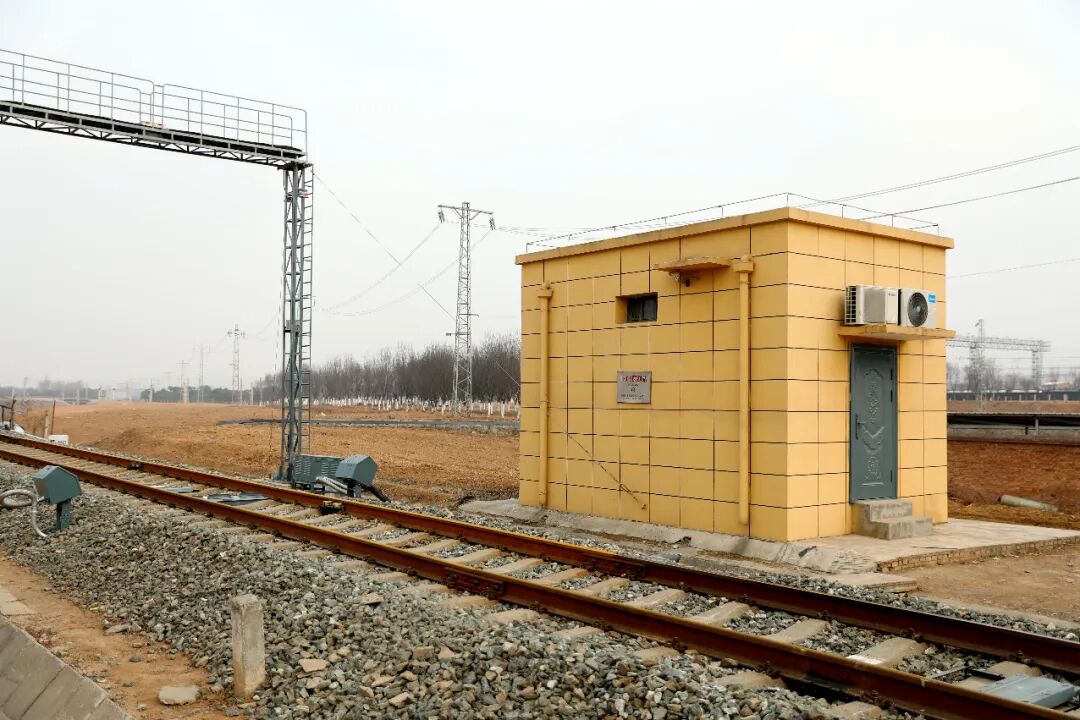

线阵扫描相机的不远处一般会设置个小房子，里面放着服务器，这些统称为TFDS系统探测站。TFDS系统探测站是TFDS系统的重要组成部分，负责图像的采集和初步处理以及数据的传输。TFDS系统探测站的图像处理模块可以对采集的图像进行初步处理，如降噪、增强等，以确保图像质量满足后续分析的要求。初步处理后的图像数据会通过高速数据传输模块，实时传送到中心服务器存储。考虑到TFDS系统探测站土壤电阻率等环境因素的影响，TFDS系统探测站还配备了防雷与接地、温控与防尘设备，确保系统在恶劣天气条件下的稳定运行，延长使用寿命。

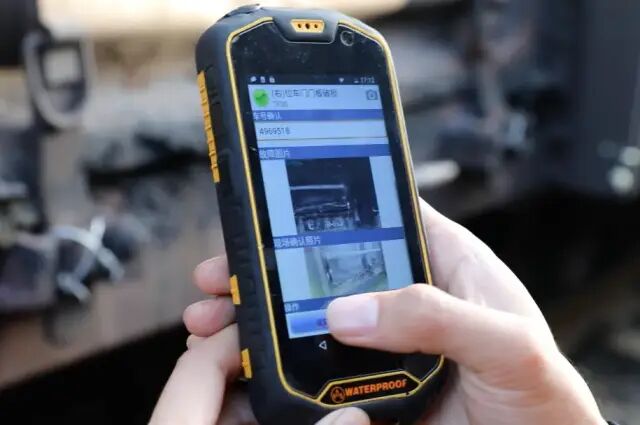

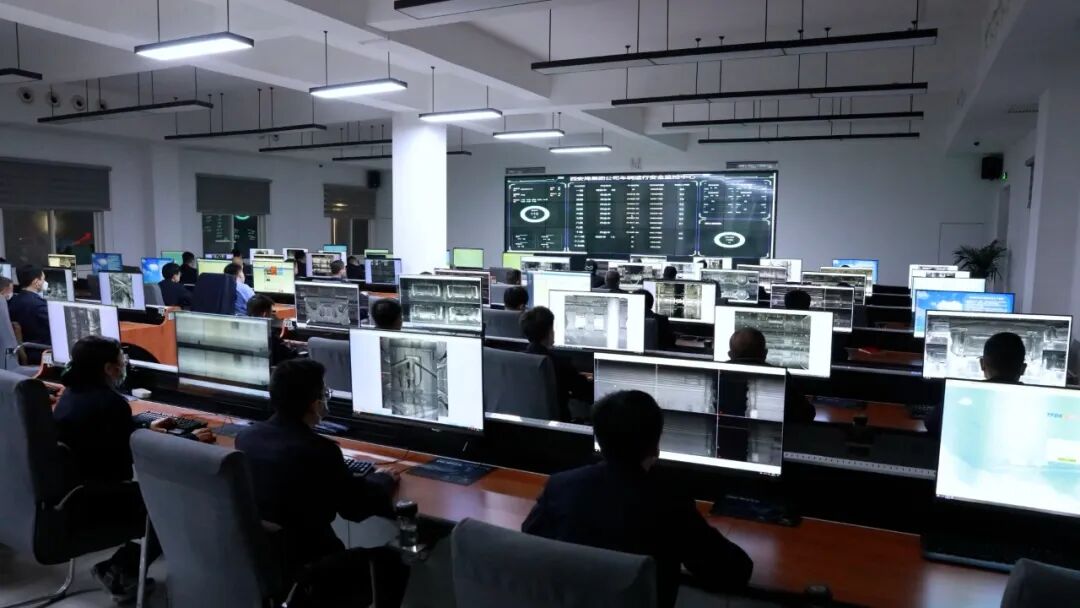

TFDS系统借鉴了红外线计轴、计辆和测速技术，通过磁钢阵列测算出每幅图像在一节车的大概位置，删除与关键部位相差比较远的图像，大大压缩了需要处理的图像；对剩余的图像也采用了三级处理的办法，条件逐级加严，大大减少了处理时间，一列车一般能做到在3min内处理完图像。随后，将其转化为电信号输出。经过计算机处理后，该信号能够以图像数据显示，方便人员认知数据所代表的含义，以便根据数据值的变化趋势，实现测量优化。铁路“TFDS”动态检车员登录作业平台，对所有照片可视部位进行全覆盖检查，对发现的车辆隐患问题，会第一时间反馈给现场检车员，由现场检车员确认后进行处理。

据了解，“TFDS”动态检车员工作要求是比较高的，需要熟知《铁路货车运用维修规程》、《铁路货车运用工作管理规则》、《铁路货物装载加固规则》等规章制度，还必须熟悉列车各部配件位置、状态以及各类故障形态等专业知识。

相对于传统人工检车方式，动态检车员远程动态检查这样的“机检”方式可以突破列车运行时间限制，效率要高很多，特别是在夜晚或者遇到视线不良天气时，人工室外检车质量、速度都会有所下降，“机检”相比传统的“人检”更加高质、高效。

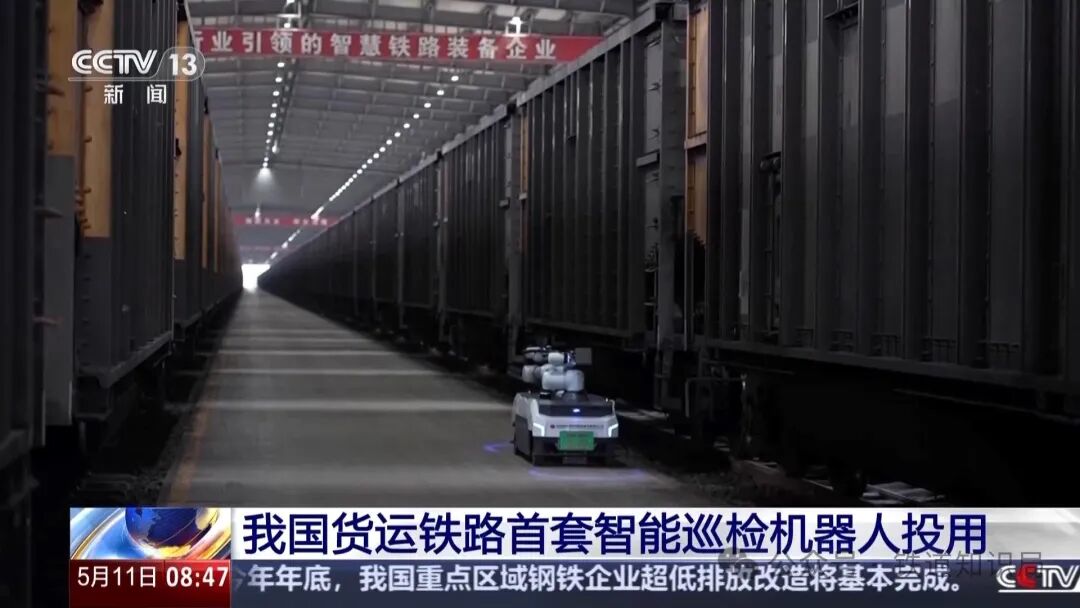

在中国铁路高速发展的今天，信息化建设与大数据分析逐步在铁路运输生产中推广应用。2025年5月11日，国家能源集团首套智能巡检机器人在河北沧州投用，可以利用AI智能识别技术从数万张图像里揪出隐患，在24小时自主巡检的情况下，通过人机结合作业可将108辆车故障检查总耗时减少30分钟，检修故障识别准确率大于98%，对于常见故障的识别率100%。
