道岔各部件名称示意图

2026-2-22 10:35| 发布者: 侯文羽张谊启| 查看: 6679| 评论: 0

摘要: 道岔是铁路线上最关键的设备之一，它允许列车从一条轨道转换到另一条轨道。没有道岔，所有列车都只能在一条固定的轨道上往复运行。如此重要的设备也是一个复杂的组合体，今天我们来看看道岔的各部轨件名称和示意图。 ...

道岔是铁路线上最关键的设备之一，它允许列车从一条轨道转换到另一条轨道。没有道岔，所有列车都只能在一条固定的轨道上往复运行。如此重要的设备也是一个复杂的组合体，今天我们来看看道岔的各部轨件名称和示意图。

01
说明

单开道岔以道岔尖轨尖端开口方向为前端，面向前端分左右,以中心线直向外股为上。

双开道岔以中心线两内轨为上，外轨为下。

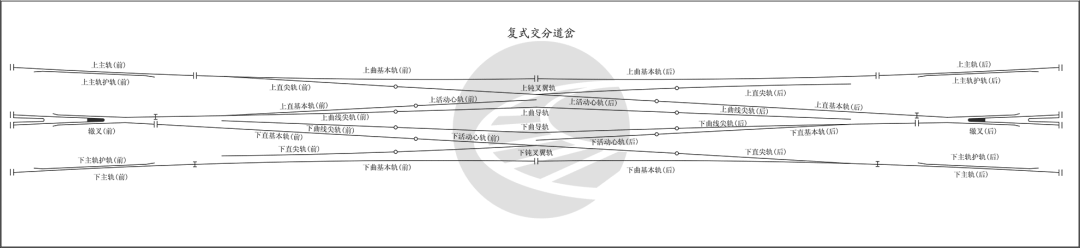

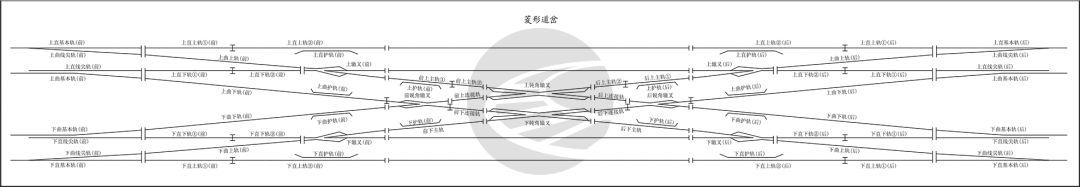

复式交分道岔、菱形道岔以里程大小分前后，小里程方向为前，大里程方向为后,以站舍方向分上下，面向站舍方向为上，背向站舍方向为下。

为区分与基本轨重名，靠近护轨钢轨为主轨。

02

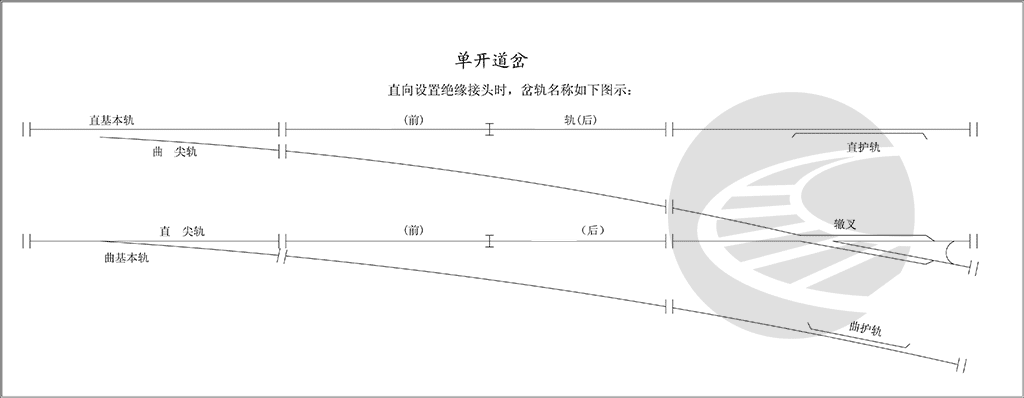

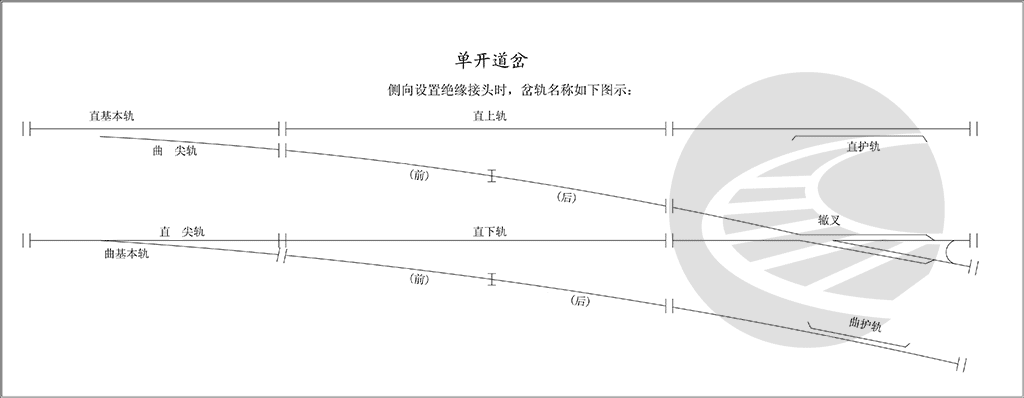

单开道岔各部件名称
