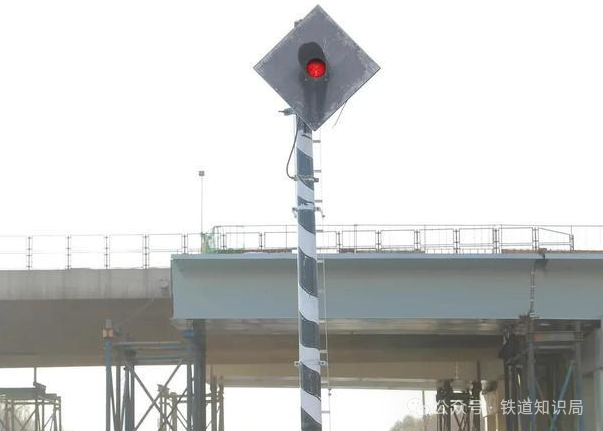

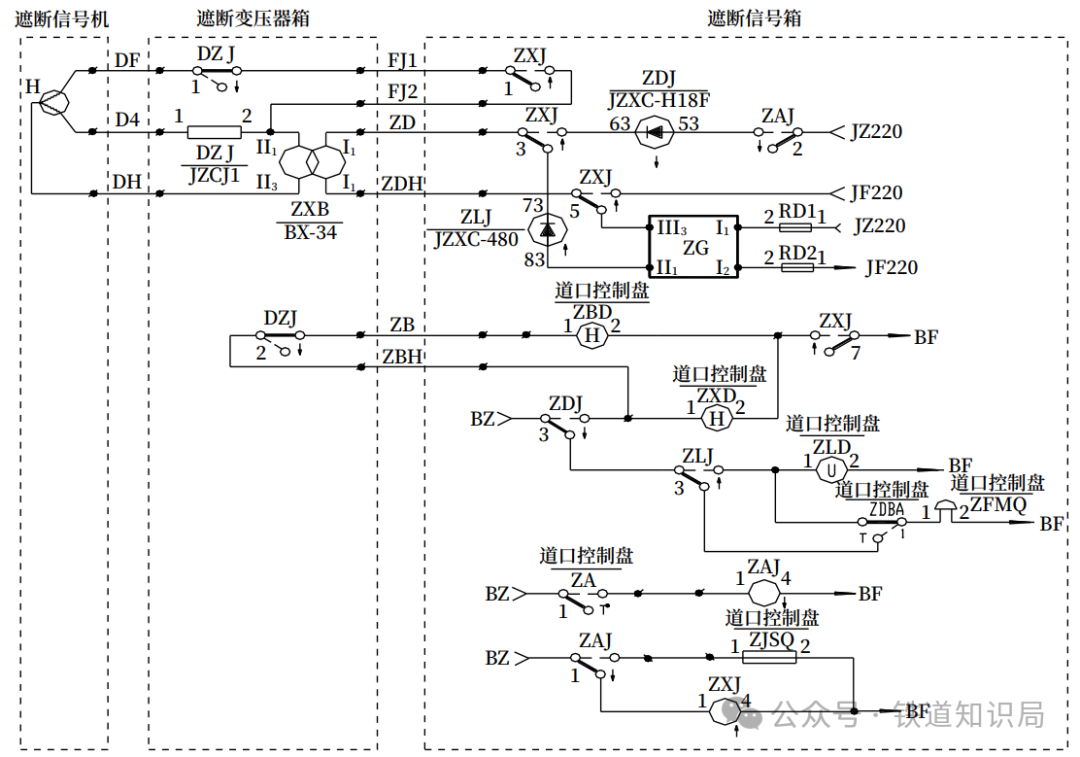

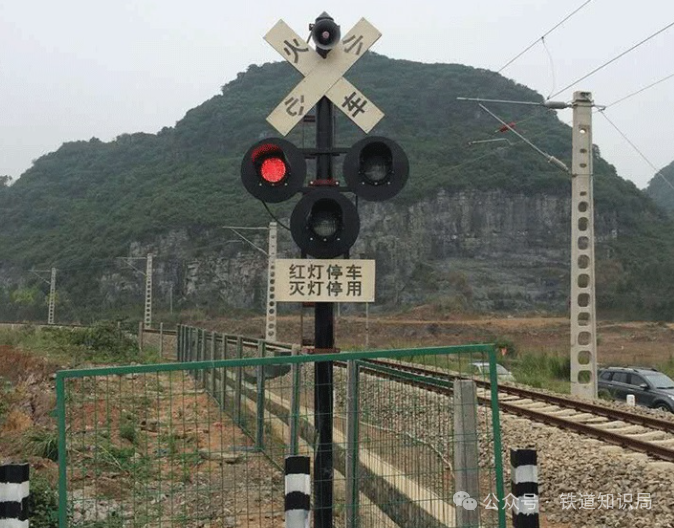

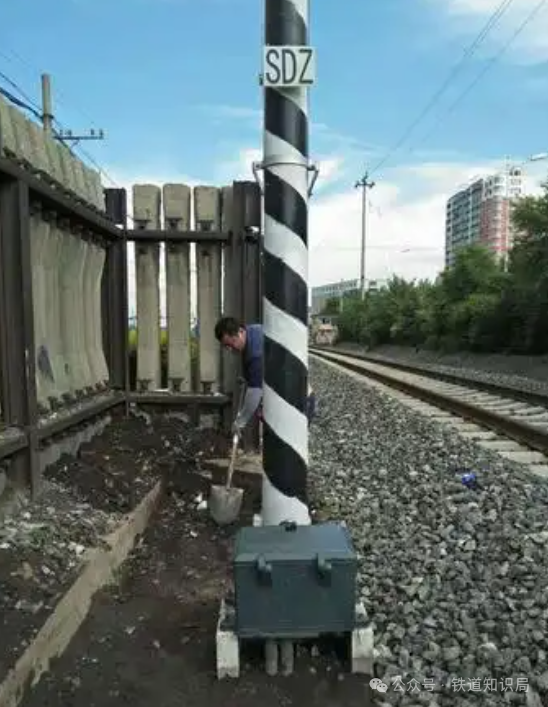

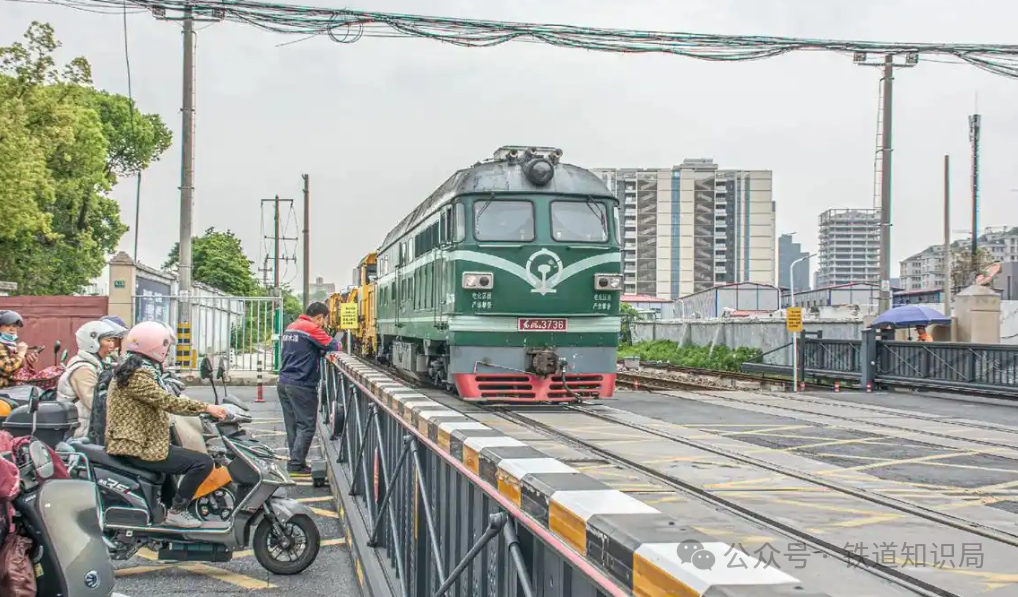

说起信号灯，很多小伙伴会脱口而出“红灯停，绿灯行”。的确，只要是“车”就得看“灯”，因此火车也是看信号机上面“灯”的指示而运行的。但你听过铁路中有一种信号机叫做“遮断信号机”吗？今天咱们来一起了解一下！ 遮断信号机的作用 遮断信号是一种专门设于防护地点的信号，它平时灭灯，不起信号作用，必要的时候亮灯，要求列车停车。遮断信号机主要用于在铁路道口、隧道等特殊地点，当发生危及列车运行安全的情况时，向列车发出停车信号。 根据技规规定：有人看守道口设遮断信号机；在有人看守的桥隧建（构）筑物及可能危及行车安全的塌方落石地点，根据需要设遮断信号机。该信号机距离防护地点不得小于50米。  道口是指在铁路线路上铺面宽度在2.5m以上，直接与道路贯通的平面交叉。由于铁路与公路存在路权冲突，道口是事故易发地段，更是铁路和公路交通中的安全薄弱环节，而道口的遮断信号正是保障铁路运输安全的重要手段。 根据相关文献记载，目前国铁管辖的有人看守道口，大部分已装配了道口信号设备，设备类型以DX3型道口信号设备为主，一般采用道口自动通知、道口自动信号、人工控制道口栏木等方式。对没有自动通知的地点，大多采用人工（电话）通知。对于非国铁管辖的道口，部分已装配了道口信号设备，且装配的道口信号设备类型较多，从控制方式来说，既有采用继电电路控制的，也有采用计算机控制的。  为区别于一般信号机，遮断信号机采用方形背板并在机柱上涂有黑白相间的斜线。 遮断信号机的功能特点 当道口突发事故时，由工作人员破封按压道口遮断按钮，道口遮断信号机点亮红灯。遮断电源表示灯点亮绿色灯光，表示设备在正常运用状态；绿灯熄灭，表示系统电源停电或设备故障，提示遮断信号设备停用。平时，遮断信号机和遮断预告信号机复示器均灭灯。 当道口信号机点亮红灯时，遮断信号机复示器点亮红灯，遮断预告信号机复示器点亮黄灯。 遮断信号机的构成 遮断信号机由人工控制及监督部分、逻辑控制电路、传输通道和执行设备等部分构成。人工控制及监督部分有以下控制、表示、报警音响和计数设备： 遮断按钮：二位非自复式带铅封的按钮。 切断音响按钮：二位非自复式按钮。 蜂鸣器：报警音响的执行器件。 计数装置：用以记录按压遮断按钮的次数。 遮断电源表示灯：绿色。 遮断信号主丝（冷丝）监督表示灯：黄色。 遮断信号主丝（冷丝）断丝报警灯：红色。 遮断信号机复示器：红色。 遮断预告信号机复示器：黄色。 遮断预告信号主丝（冷丝）监督表示灯：黄色。 遮断预告信号主丝（热丝）断丝报警灯：红色。 道口遮断信号机和道口遮断预告信号机均采用色灯信号灯，采用双丝灯泡。道口遮断信号机设于列车运行方向左侧、便于列车司机瞭望、确认的适当地点；遇特殊情况，报有关部门备案，也可设于其他适当地点。  ▲ 遮断信号机点灯电路 遮断信号机的设置和使用 繁忙铁路道口容易发生交通事故，影响铁路及公路行车安全。为了在发生紧急情况时，能立即指示列车在道口外方停车，所以技规规定需要装设遮断信号机。同样，在较大的桥隧建筑物及可能危及行车安全的塌方落石地点，一般设有固定的看守人员，昼夜巡视。发生紧急情况时，为了能及时地向列车发出停车信号，要求列车在障碍或危险地点前方停车，技规也规定根据需要，应装设遮断信号机。  由于遮断信号机的设置位置相对复杂，与其它信号机间的关系和距离多变，所以遮断信号机与其它信号机、区间闭塞或机车信号间不设联锁关系，成为一个独立的、完整的、自成系统的安全防护的信号系统。同时，遮断信号机仅防护本线路，当有多线路时，都要单独设置，而且线路两个方向必须分别设置。 根据相关要求，遮断信号机的设置位置，距其防护地点不得小于50m；在自动闭塞区段、道口处，遮断信号机安装位置不宜大于100m；在根据机车信号运行的区段或半自动闭塞区段，在不小于制动距离的长度内，司机可见道口的情况下，道口遮断信号机的安装位置不宜大于800m。 由于遮断信号机在红灯灭时，表示列车可通过该信号机，属非故障情况，一般在其点灯电路设置灯丝监督和冷丝检查设备，并设置灯丝监督表示灯，使灯丝断丝能及早发现，减少事故的可能性。因此要求遮断信号机平时应加强维修，保证其显示正常，确保行车安全。  通过信号机不准兼作遮断信号机使用。这是因为通过信号机是非绝对信号，而遮断信号机是绝对信号，两者性质不能混淆。通过信号机在停车后起动困难区段可装设容许信号，此时通过信号机显示红灯或显示不明时，也允许列车以不大于20km/h的速度通过该信号机，如果通过信号机可以兼做遮断信号机，就缺少了一道安全保障。 使用过程中，当接到列车车厢测温、防灾系统的报警，或接到关于隧道内发生火灾、爆炸、塌方、断轨等情况的报告后，应立即破封操纵遮断信号机控制按钮开放遮断信号，将列车拦停在隧道外方。同时，要及时向列车调度员报告，使用列车无线调度通信设备向司机说明情况，并在车站《行车设备检查登记簿》内登记。 (部分内容来源：铁道知识局、电务知识小课堂、科普中国、铁道通信信号) |
