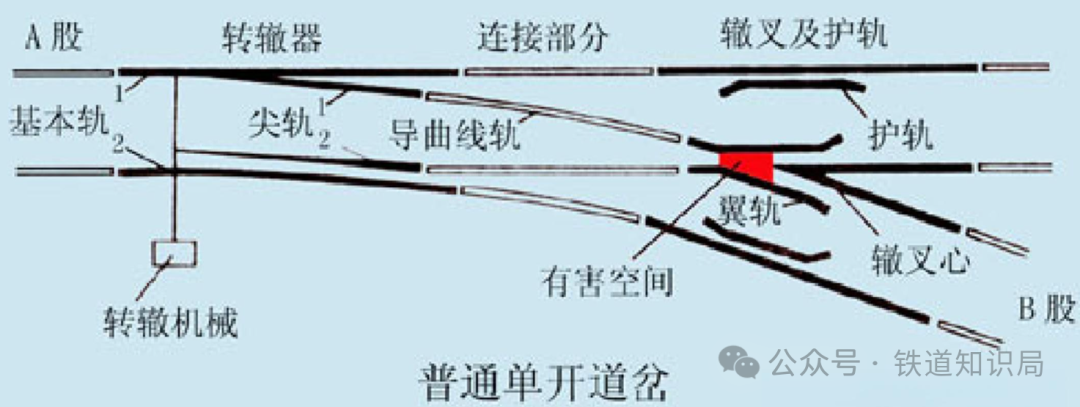

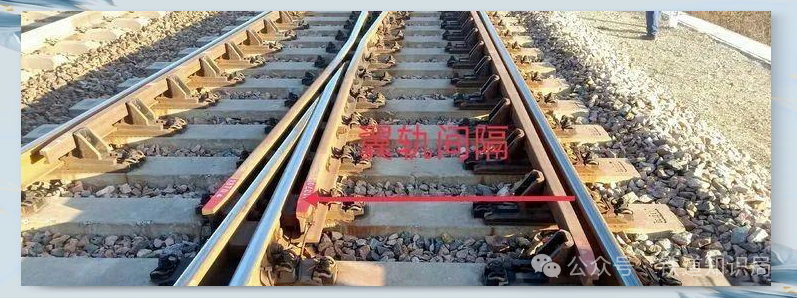

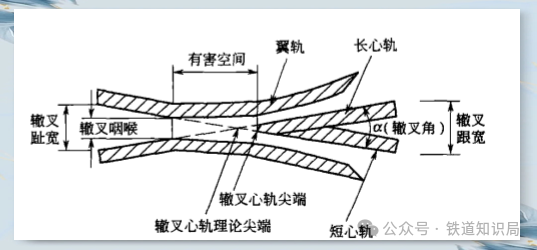

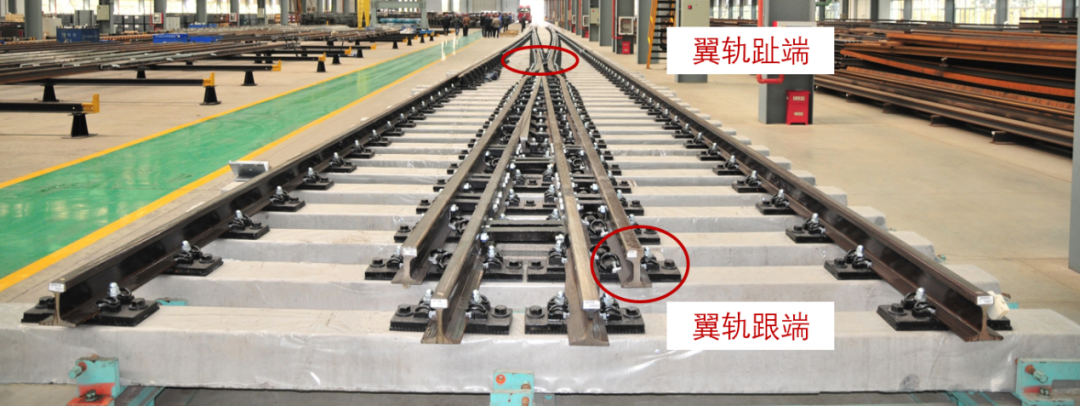

 说起道岔，很多朋友已经很熟悉了，这就是轨道交通列车“变轨”的重要设备。但说起道岔其中的关键部件——“翼轨”，很多人都不太了解，今天咱们就来聊一聊这个辅助列车在通过道岔时实现平稳过渡的关键部件。 什么是翼轨？ 在认识翼轨之前，先来熟悉一下道岔的基本组成，以普通单开道岔为例，它大致是由以下几个简单的部分组成的。  转辙器部分。转辙器是道岔的核心部分，它由两根基本轨、两根尖轨和道岔转换设备组成。操作转折机械可以改变尖轨的位置，从而确定道岔的开通方向。 连接部分。连接部分是道岔中不可或缺的一环，它负责将转辙器和辙叉及护轨部分连接起来。这个部分通常由滑床板、顶铁、拉杆、连接杆和跟端结构等组成。 辙叉及护轨部分。辙叉及护轨部分包括基本轨、尖轨、护轨和翼轨等。基本轨是道岔的基础，尖轨和护轨则负责引导轮对的转向。翼轨则是在曲股基本轨上预先弯折成规定的折线或采用曲线型，以确保轮对的顺利通过。 转辙机械。转辙机械是道岔的动力来源，它通过操作转折机械来改变尖轨的位置。这个部分通常由电机、减速器和传动装置等组成。  翼轨共两根，位于心轨两翼，左右对称，弯成翼状。翼轨和心轨共同组成了辙叉。翼轨位置特殊、形状特殊，也是列车安全通过铁路道岔的关键部位。 翼轨有什么作用？ 从字面意义而言，翼轨犹如火车的“羽翼”，核心功能在于确保列车在钢轨转换过程中能够平稳过渡。  具体来说，翼轨的作用是保证机车车轮安全地通过两条钢轨的相互交叉处。它的作用是双重的，除引导车轮轮缘进入辙叉轮缘槽外，当车轮经由“有害空间”过渡到心轨全部承载车轮以前，还起支撑车轮的作用。  对于可动心轨辙叉来说，翼轨是非常重要的部件。翼轨自趾端至咽喉，主要导引轮对前进；在有害空间线段，翼轨虽承受轮对的负荷，但没有轨距线导引，其导引线在由翼轨转移到心轨的区间，轮对走行线受护轨控制；翼轨自心轨尖端以后的尾部，亦即翼轨过渡段，主要起防护和辅助作用，此时轮对的导引和负荷主要由心轨承受。  从受力来说，翼轨前部区段承担列车荷载，中间区段引导车轮运行和横向支撑心轨，主要受横向力，后部区段传递心轨温度力。因此，翼轨结构与工电接口的设计密切相关，它的形式设计直接影响整个可动心轨辙叉结构形式。 岔心翼轨位置受车轮冲击力较其他轨件要大，常在有害空间前后产生，撞击性裂纹、轨面擦伤或严重掉块，导致辙叉重伤，因此需要加强探伤检查。 翼轨间隔为什么重要？ 护轨与翼轨之间的间隔是铁路轨道设计中的一个关键因素。例如，当人们行走时，若双脚间距过小，极易因重心不稳而失去平衡，这一原理在轨道系统中同样适用。护轨与翼轨之间的间隔必须经过精确计算和合理设置，才能确保列车运行稳定性。若间隔过小，护轨与翼轨之间可能发生碰撞，导致轨道结构受损；而如果间隔过大，则可能使列车在运行过程中失去有效的导向约束，如同脱缰的野马，难以控制。因此，合理控制护轨与翼轨之间的间隔对于保障列车平稳运行至关重要，任何偏差都可能引发严重的安全事故。  翼轨间隔指从翼轨工作边（缓冲段开口处）至对侧基本轨工作边的距离。护轨与翼轨的间隔必须符合国家及行业标准，并经过一系列科学严谨的测试与验证。根据相关规定，翼轨间隔不应大于1370mm，日常养护维修工作中，将该尺寸列为和查照间隔、护背距离相同等级的安全性尺寸进行控制，保证行车安全。  有研究指出，列车在顺向过岔时以及直逆向过岔时，进入护轨/翼轨之前均为直线运行，只有在侧逆向过岔时，进入护轨前多数情况下为曲线运行。当列车进入护轨/翼轨前为直线运行时，目前的护轨/翼轨间隔限值应该可确保车轮不会撞击护轨/翼轨开口段，而当列车进入护轨前为曲线运行时，目前的护轨间隔限值仍不能完全避免开口段轮轨冲击。 (部分内容来源：铁道知识局,交通运输工程学报、电务知识小课堂) |
