对于从事铁路工作的朋友们来说，车站信号平面布置图是一个再熟悉不过的概念了。然而，对于那些非电务或设计专业的伙伴而言，这张看似复杂的图纸可能会让他们感到困惑不已。

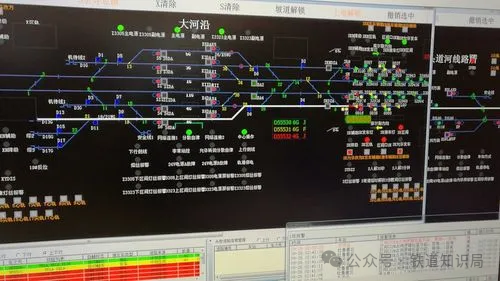

要看懂平面图，我们需要了解车站信号平面布置图的基本构成。一张完整的车站信号平面图通常包括以下几个部分：线路、道岔、信号机、信号楼等。这些元素之间通过一系列的线条、符号和字母相互连接，共同构成了一个复杂而又有序的系统。

1.线路：这是地图上的基本骨架，用于表示火车站内的轨道布局。不同颜色的线路代表了不同的轨道，如蓝色代表正线，绿色代表调车线等。

2.道岔：道岔是铁路轨道的一种重要组成部件，可以方便地改变列车行驶的方向。在车站信号平面上，道岔通常会以一个简单的图形表示，如“D”形或者“L”形。

3.信号机：信号机是用来显示列车运行限制和安全要求的设备。常见的信号机有红色、黄色和绿色三种颜色，分别表示禁止进入、警告和允许进入等不同等级的通知。

4.信号楼：信号楼是负责管理和控制车站内信号设备的建筑物。在车站信号平面上，信号楼通常会以一个矩形框表示。

如果要再继续分析信号平面图，我们要找到线路的起点和终点，这通常是信号平面图的最上和最下端。然后，我们可以沿着线路逐段查看道岔、信号机和信号楼的分布情况。在这个过程中，我们会发现各个元素之间的关系是非常紧密的，它们共同构成了一个完整的信息传递体系。

下面我们以图例的形式，具体解说信号机灯位表示。

◈空心圆圈：代表绿色灯位，如红色方框所示：

◈全填充实心圆圈：代表红色灯位，如红色方框所示：

◈带斜线圆圈：代表黄色灯位，如红色方框所示：

◈大圆内带全填充小圆：代表蓝色灯位，如红色方框所示：

◈大圆内带空心小圆：代表白色灯位，如红色方框所示：

◈一个空心小圆：代表进路表示器小白灯，如红色方框所示：

◈内部带×的圆圈：代表空灯位（机构位置存在，但是没有点灯装置），红色方框所示：

◈圆圈外带四条小斜线的灯位：表示常亮灯位，如红色方框所示：

◈带长横线，信号机类型为高柱，无长横线，信号机类型为矮柱。

下面以具体举例说明。

上图中：

信号机S：信号机类型为高柱，显示为黄、绿、红、黄、白，红灯为常亮灯位。

信号机SJ：信号机类型为高柱，显示为黄、空、红、黄、白，红灯为常亮灯位。

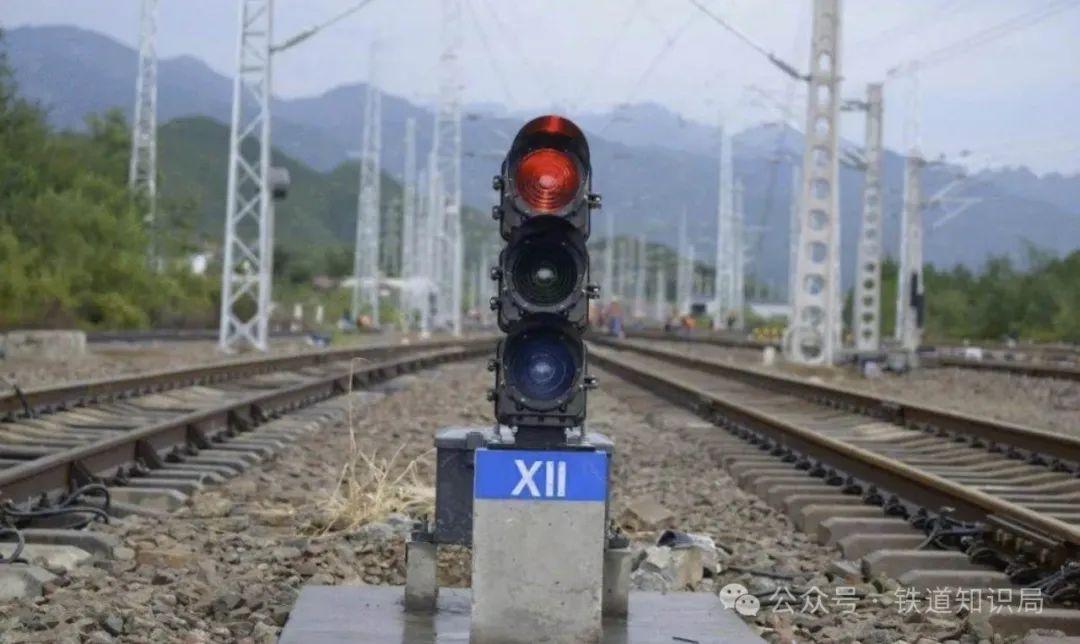

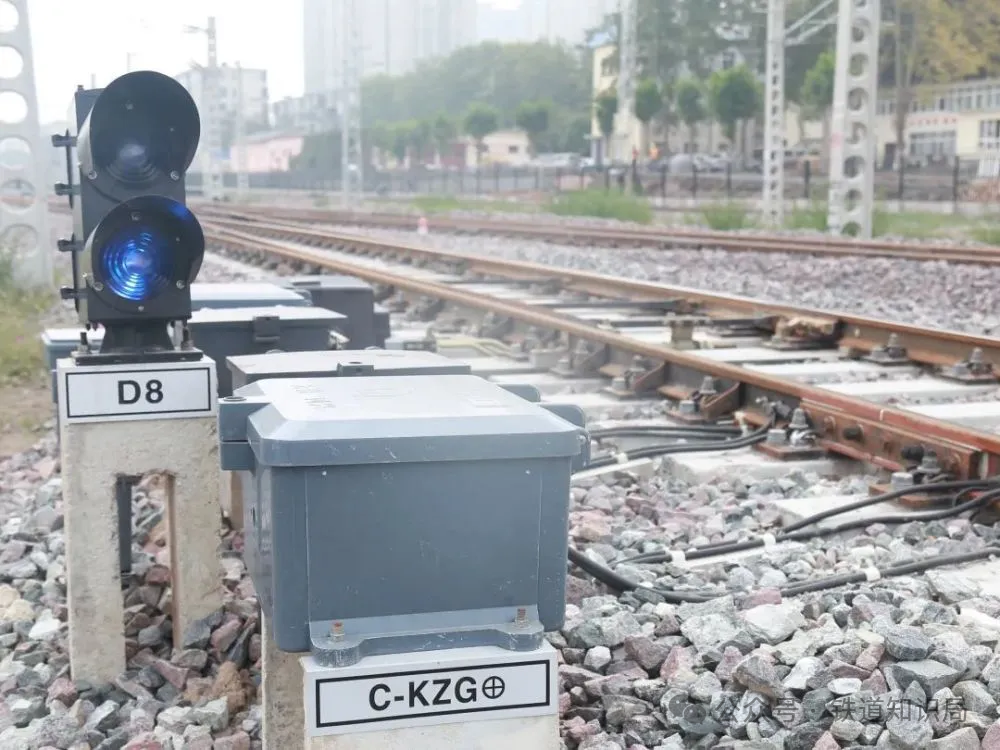

信号机D4：信号机类型为矮柱，显示为白和蓝，蓝灯为常亮灯位。

信号机SJN：信号机类型为矮柱，由两个机构组成，靠近铁路（图中黑色粗线代表铁路线路）内侧机构显示为红、空、白，铁路外侧机构显示为绿黄空黄，红色为常亮灯位。

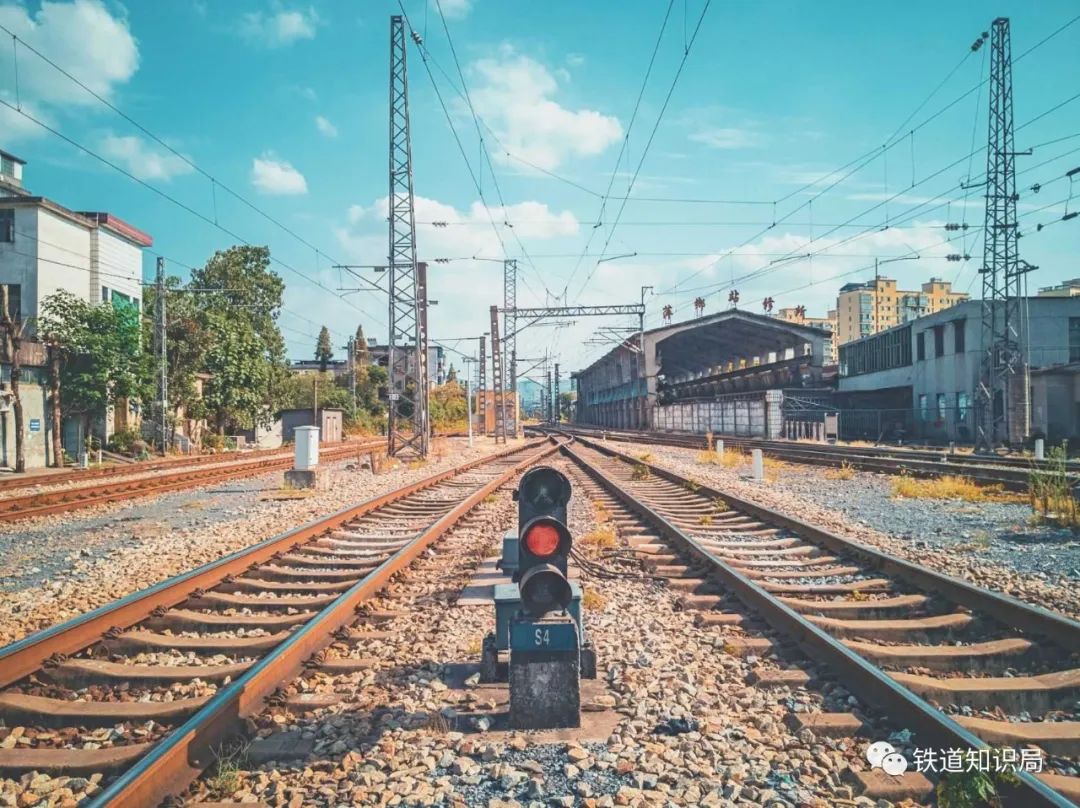

我们再以出站信号机为例进行讲解。铁路出站信号机用来指示列车司机停车、缓行、行驶等指令。

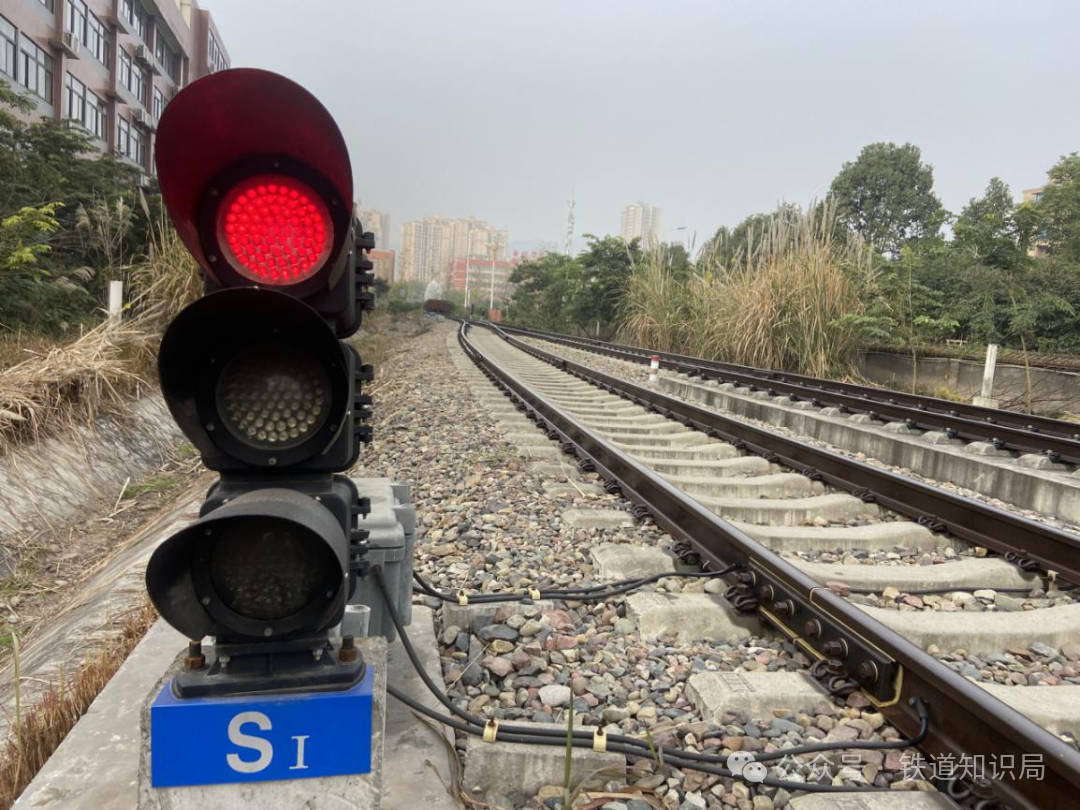

铁路出站信号机灯位顺序一般是由上至下依次为：红色、黄色、绿色，或者是由上至下依次为：红色、绿色、黄色。

1.红色灯位：表示停车。当司机看到红灯亮起时，必须停车。此灯位指示列车必须立即停车，不得越过信号机。当出现红灯后，司机应该控制好车速，缓缓减速，并注意前方动态。2.黄色灯位：表示减速。当司机看到黄色灯亮起时，应该开始减速，有条件的情况下，可以行驶到信号机前停车。此灯位指示列车应当减速行驶，以便根据后续信号的变化做出进一步的反应。
3.绿色灯位：表示行驶。当司机看到绿色灯亮起时，可以行驶通过信号机。此灯位指示列车可以行驶通过信号机，但是司机需要根据信号机上的其他指示和车速情况进行决策。
