◆货车标签工作原理

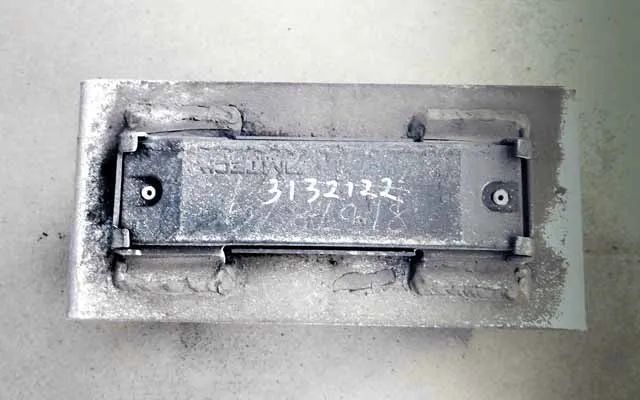

货车标签由微带天线、反射调制控制器、编码器、微处理器和存储器等构成。采用无源工作方式，通过地面识别设备发射的微波信号能量供电，使其工作。标签在反射地面设备发射微波载波信号的同时，将内部存储信息进行调制，完成了反射调制过程。地面天线在发射同时，接受标签反射调制信号，经解调、放大、译码、处理，完成对车号信息的识别。

◆标签编程系统硬件组成、作用

标签编程系统由信息编码计算机、标签编程器、调制解调器、打印机、便携式读出器等5种硬件组成。

▲信息编码计算机：完成人机交互、信息安全防护与有效编码、对标签编程器管理及故障识别、标签内容的验证等功能；

▲标签编程器：接受计算机发送来的指令，完成对空白标签有效内容的写入及已编程标签内容的读取；

▲调制解调器：完成编程作业点的信息编码计算机与铁道部中央服务器的通信联络；

▲打印机：打印标签编程信息贴纸及部分标签统计报表；

▲便携式读出器：无接触读取标签内存信息，检验标签信息是否正确。

◆标签安装要求

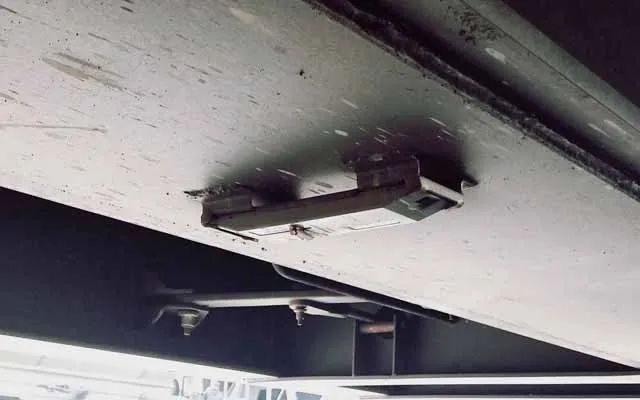

标签应安装在货车底部正面没有遮挡物的部位，符合车底清洁区要求中的范围。其中心在前后方向应尽量选在车体中部，在左右方向上，标签的横向中心线要在车体的纵向中心线上，防盗底板的纵向中心线与车体横向中心线的误差夹角要小于3°，防盗底板的水平面与车底的水平面应保持平行，其误差夹角要小于3°，防盗底板纵向中心线距它最近的车轴距离应不小于1.2m，防盗底板安装完成后，防盗底板面距离钢轨面的高度为0.5～1.5m。

除指定不安装标签的铁路货车外，均要安装有技术状态良好的标签。车辆检修前和完毕后，均要使用标签读出器读取、确认标签内存信息。
