火车迷｜一起来捋捋铁路接触网

小伙伴们坐火车时

经常可以看到

铁道线上方有一根根线索

但不清楚它们是干什么的

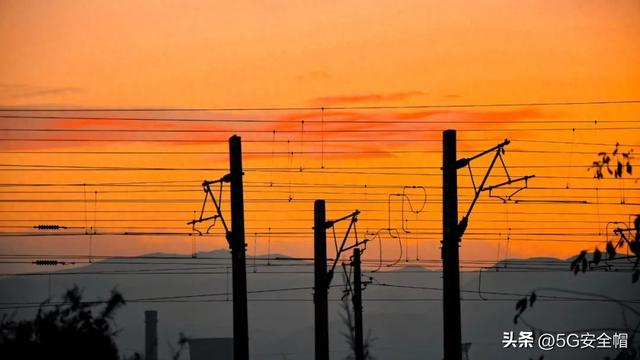

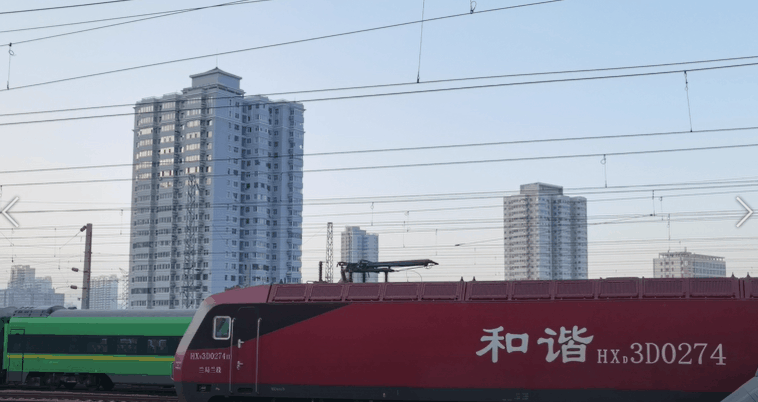

其实，这些线索就是铁路接触网

李有安 摄

那么

接触网由哪些部分组成

它们具体起什么作用

今天，小编就带大家

一起来捋捋

接触线

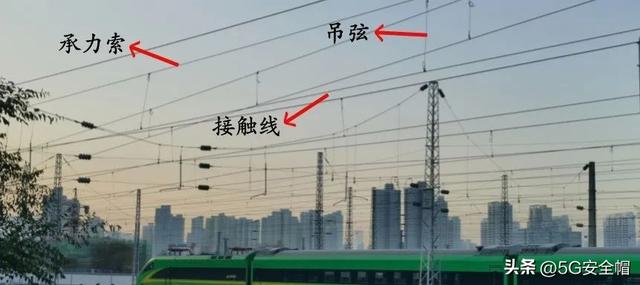

看上图

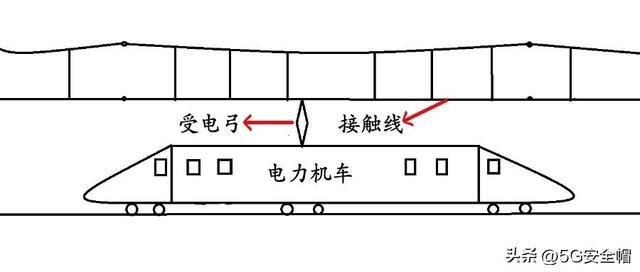

接触网最下方这根线叫接触线

电力机车运行消耗的电能

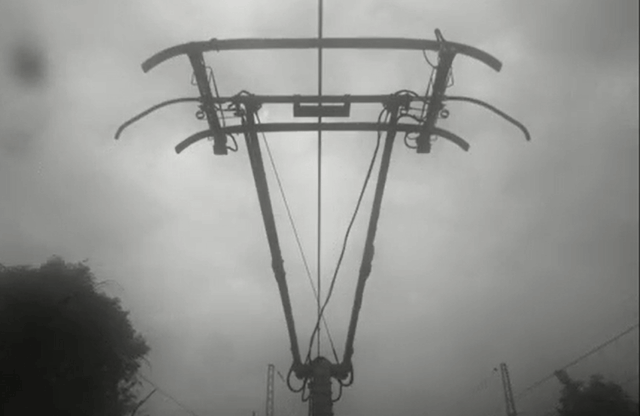

就是通过接触线、机车受电弓

从变电所源源不断地输送到机车

由于接触线与受电弓直接接触

持续处于磨擦状态

因此，接触线

不仅要有良好的导电性能

还应具备足够的机械强度及耐磨性

吊弦

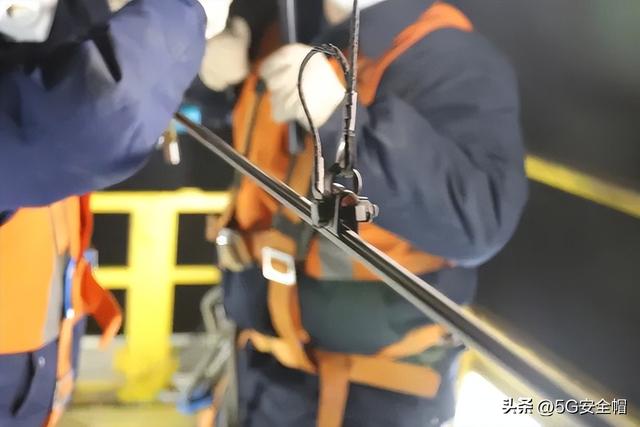

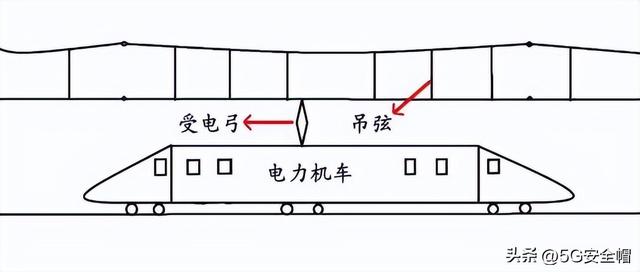

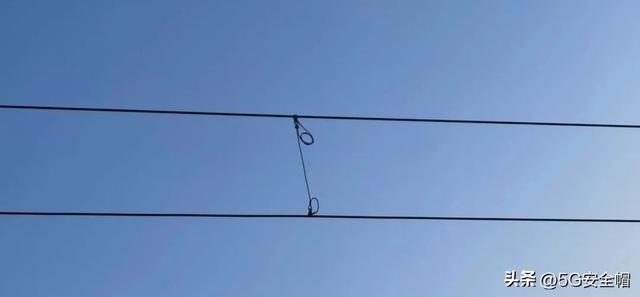

看上图，中间这些竖条条的线叫吊弦

由于重力作用

如果接触线中间没有向上拉力

就会变成一条弧线

当机车通过时

受电弓就无法正常取流

所以

吊弦就像一个个小抓手

每隔一小段距离

就给接触线一个向上的拉力

从而消除重力所带来的影响

✦ +

+

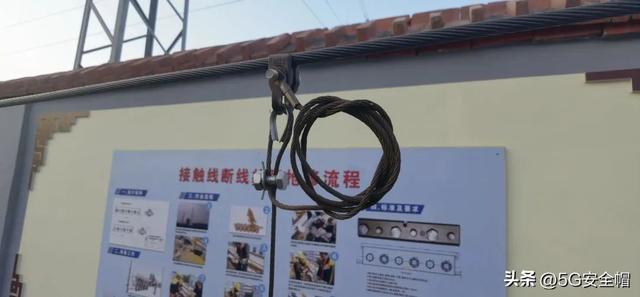

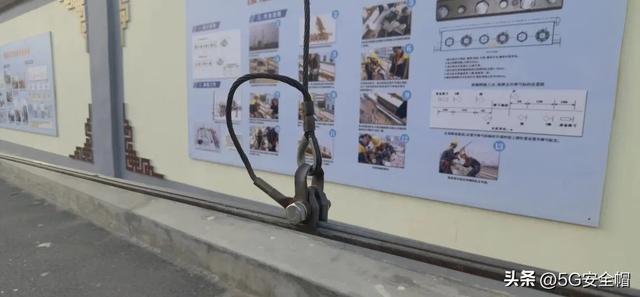

吊弦的长短是可调的

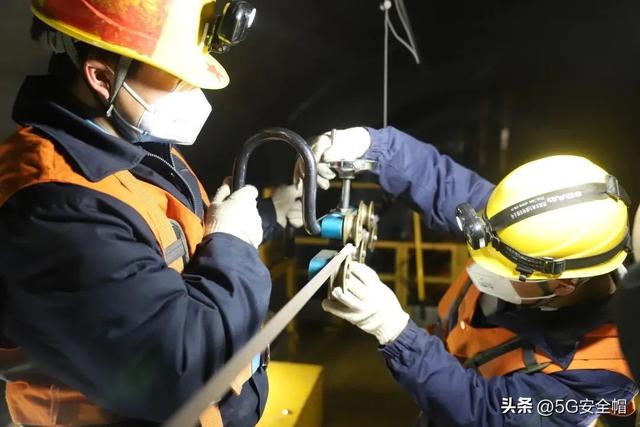

通过调节螺栓

可增长或者缩短吊弦长度

从而使接触线

始终保持在一个水平面上

受电弓可以平滑通过

承力索

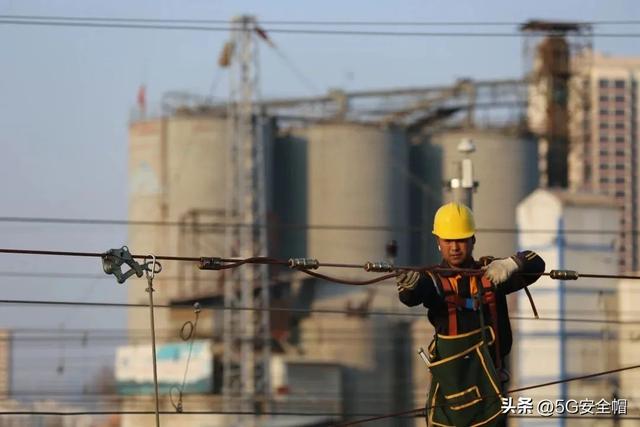

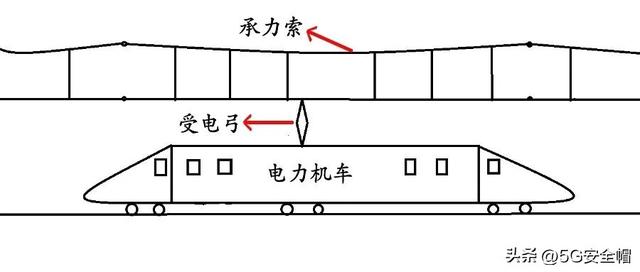

看上图，最上面的这根线叫承力索

顾名思义

就是承载接触线重量的线索

吊弦给接触线向上拉力

所有的受力点

就在承力索上

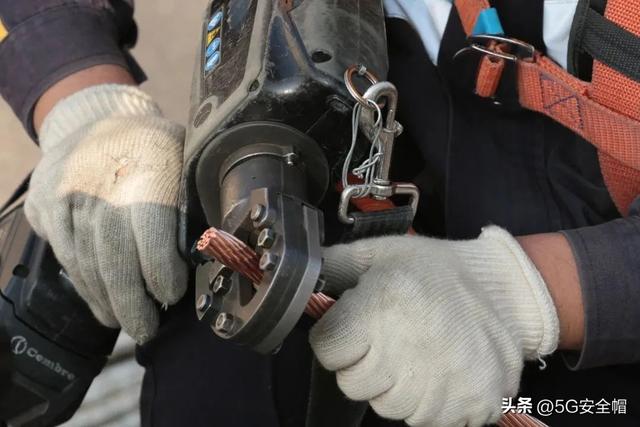

大多数承力索为铜质绞线

导电性能好

可承载一定的电流

因此，承力索和接触线并联供电

降低接触网阻抗

起到减小能耗的效果

原来，这几根线

作用可都不小

它们分工配合

成为电力机车的动力来源

让一列列火车

驰骋在万里铁道线上

怎么样，这下捋清楚了吧
