铁路线路标志包括公里标、半公里标，曲线标，圆曲线和缓和曲线的始终点标，桥梁标，隧道（明洞）标，坡度标，以及铁路局、工务段、线路车间、线路工区和供电段的界标。今天咱就来聊聊铁路线路标志！

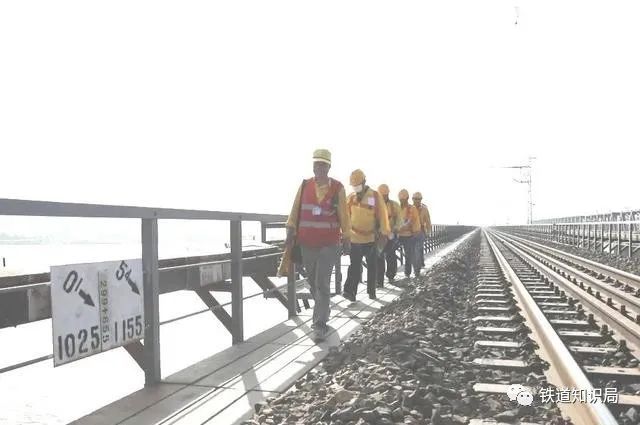

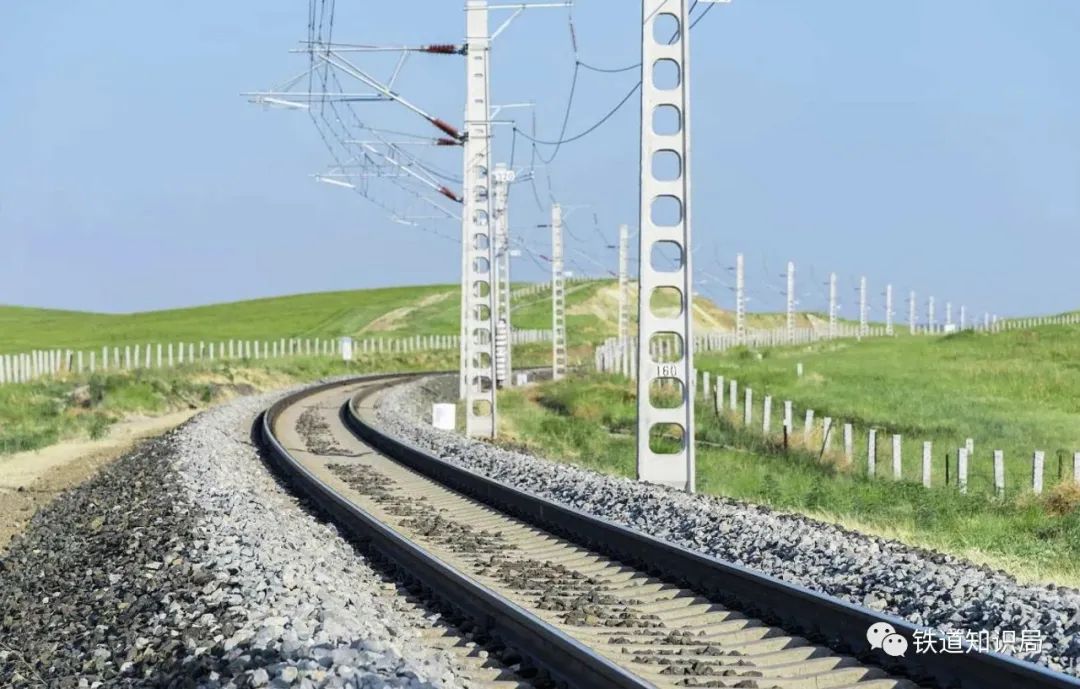

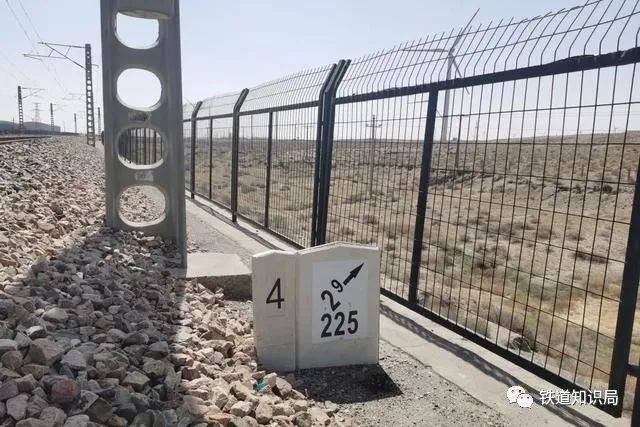

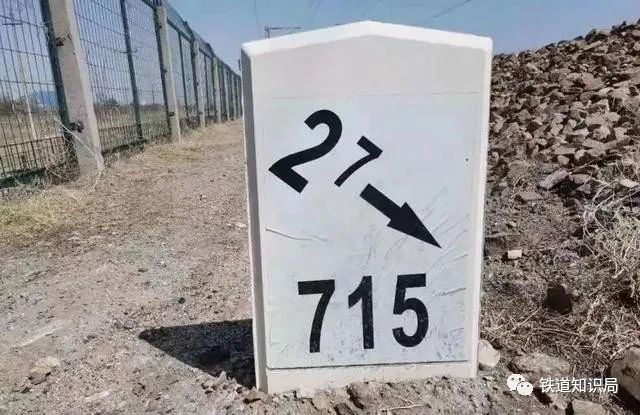

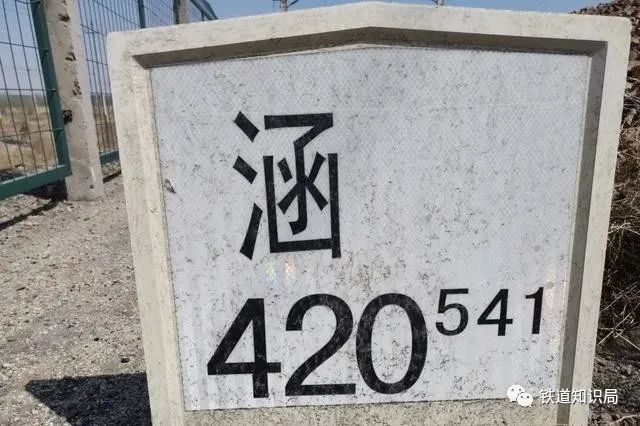

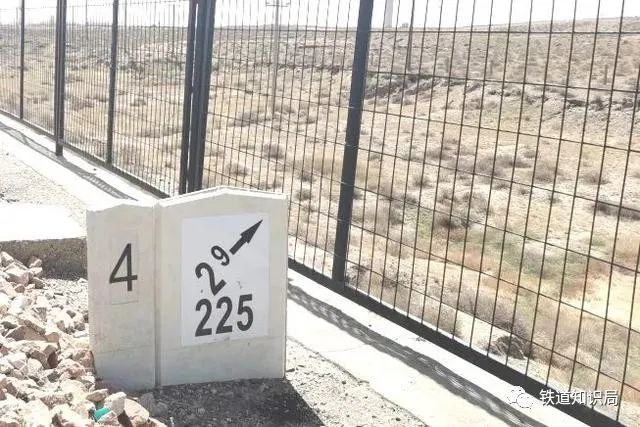

坐着火车出行的小伙伴们，有没有注意到铁路线两侧这个东东？

铁路线两侧有许多这样的标志，高矮胖瘦、形状各一。这些标志分为线路标志和信号标志，它们既便于铁路工务人员，养护维修线路，也便于火车司机掌握线路情况，安全行车。

今天

我们一起来了解

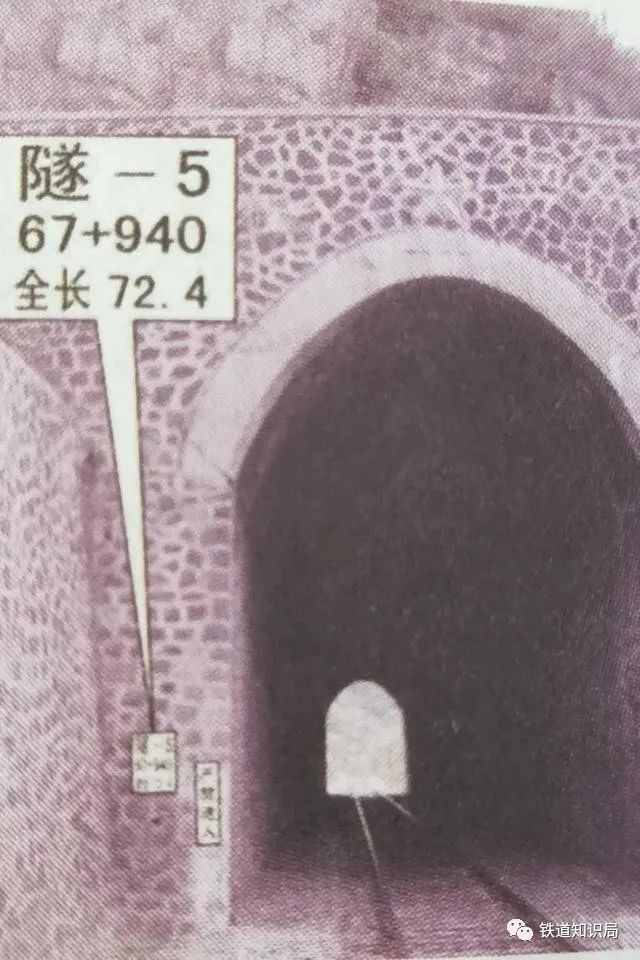

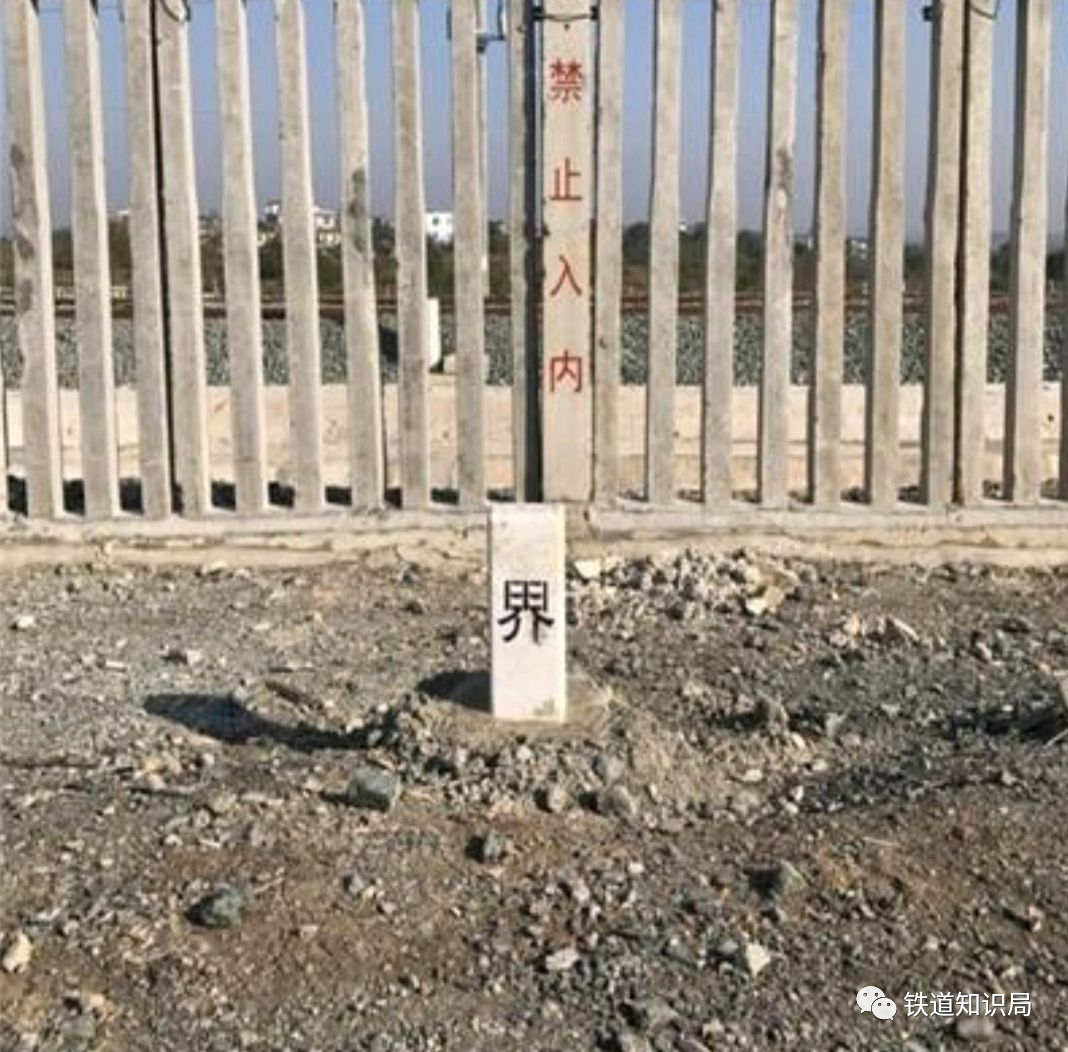

铁路线路标志，按公里计算方向，设在线路左侧。双线区段设在列车运行方向左侧，距线路中心不小于3.1米。线路标志包括：公里标、半公里标，曲线标，圆曲线和缓和曲线的始终点标，桥梁标，隧道（明洞）标，坡度标，以及铁路局、工务段、线路车间、线路工区和供电段的界标。

公里标、半公里标

公里标、半公里标：公里标、半公里标，设在一条线路自起点计算每一整公里、半公里处。公里标、半公里标为铁路线路标志，按计算公里方向设在线路左侧。双线区须另设线路标志时，应设在列车运行方向左侧，在其内侧距线路中心不小于3.1m处。

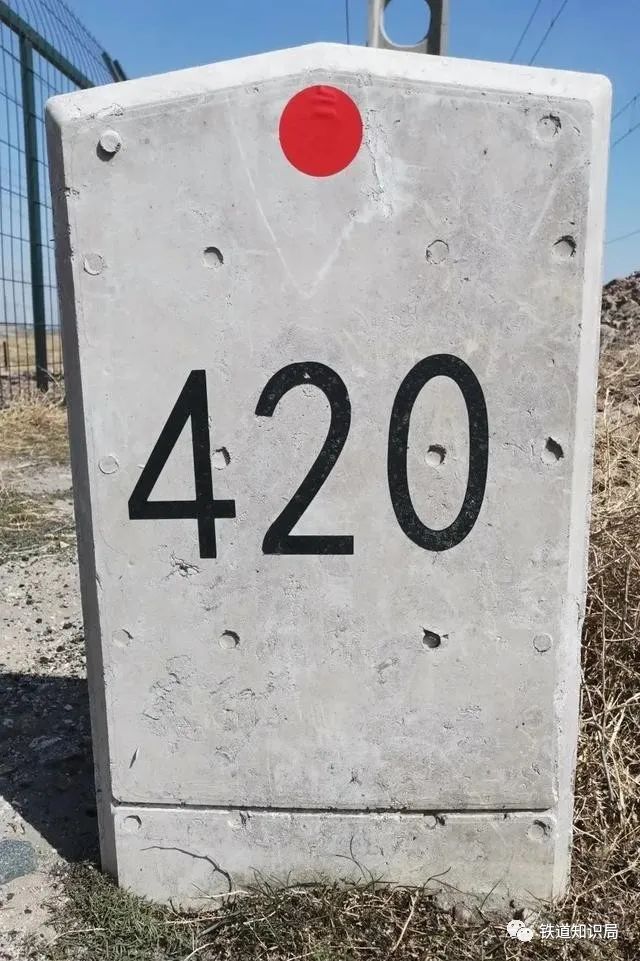

公里标

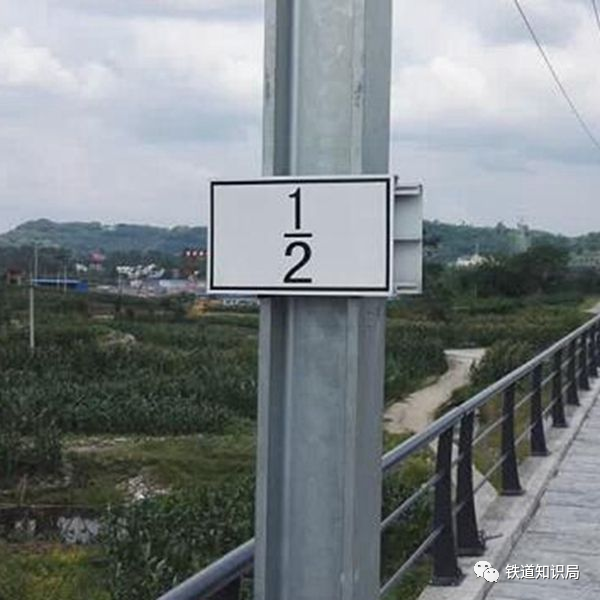

半公里标

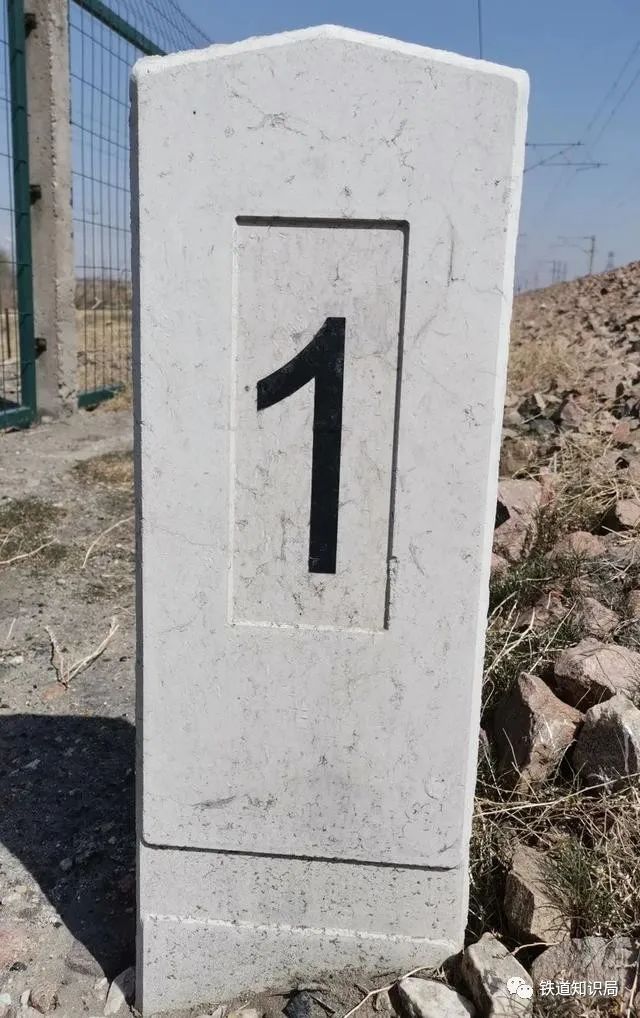

百米标

百米标：设置于每公里百米桩处，半公里标除外。百米标是铁路按照一百米为界，专门设置的提醒。铁路双向百米标一般设置在列车运行方向的右侧。铁路单线百米标设置在铁路顺里程方向的左侧。

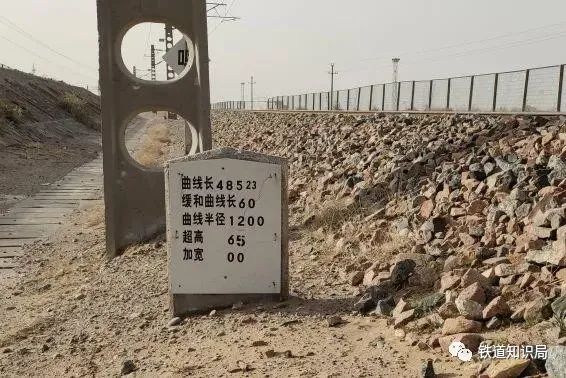

曲线标

曲线标：设在曲线中点处，标明曲线中心里程、半径大小，曲线和缓和曲线长度。

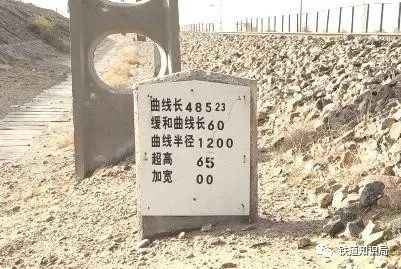

上图为：曲线长485.23米、缓和曲线长60米、曲线半径为1200米、曲线超高为65毫米、曲线加宽为0毫米。

铁路区间线路最小曲线半径

铁路等级	Ⅰ			Ⅱ
路段设计行车速度（km/h）	200	160	120	120	80
一般	3 500	2 000	1 200	1 200	600
困难	2 800	1 600	800	800	500

客运专线区间线路最小曲线半径

路段设计行车速度（km/h）		最小曲线半径（m）
200	客运专线	一般	2200
		困难	2000
250	有砟轨道	一般	3 500
		困难	3 000
	无砟轨道	一般	3 200
		困难	2 800
300	有砟轨道	一般	5 000
		困难	4 500
	无砟轨道	一般	5 000
		困难	4 000
350	有砟轨道	一般	7 000
		困难	6 000
	无砟轨道	一般	7 000
		困难	5 500

圆曲线、缓和曲线始终点标

圆曲线、缓和曲线始终点标：设在直缓、缓圆、圆缓、缓直各点处，标明方向为直线、圆曲线或缓和曲线。

缓和曲线指的是平面线型中，在直线与圆曲线、圆曲线与圆曲线之间设置的曲率连续变化的曲线。缓和曲线是道路平面线形要素之一，它是设置在直线与圆曲线之间或半径相差较大的两个转向相同的圆曲线之间的一种曲率连续变化的曲线。

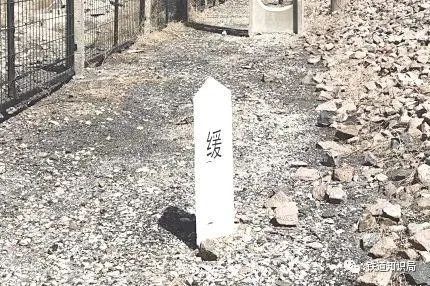

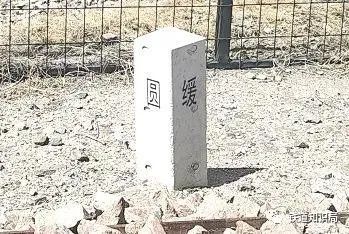

缓圆标

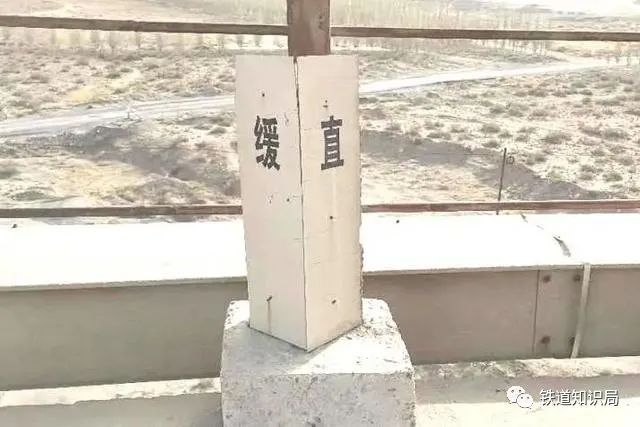

缓直标

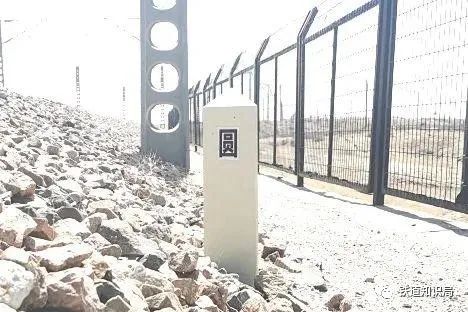

圆缓标

直缓标

由于直线与圆曲线间存在曲率半径的突变，圆曲线半径越大，这种突变程度就越小。当圆曲线半径超过2000m时，这种突变对轨道交通行车影响很小。而当正线上曲线半径不大于2000m时，则要在圆曲线与直线间加设缓和曲线，实现曲率半径的逐渐过渡，减少列车在突变点处的轮轨冲击。

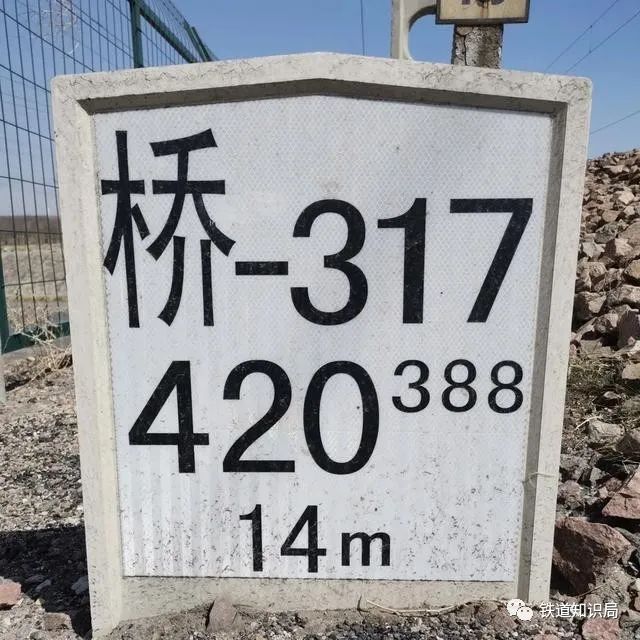

桥梁标

桥梁标：设在桥梁两端桥头处，标明桥梁编号、中心里程和长度。
