什么是竖曲线？铁路为啥要设置竖曲线

2024-8-1 16:04| 发布者: 黎芸贵| 查看: 7154| 评论: 0

摘要: 本期摘要铁道知识局铁路竖曲线的作用、如何设置竖曲线、竖曲线的标记以及计算方法等内容。通常为适应地形的起伏，减少建筑工程费用，铁路的纵断面是因地势不同而由不同坡度的连续直线段连接而成的。正因为如此 ...

本期摘要铁道知识局

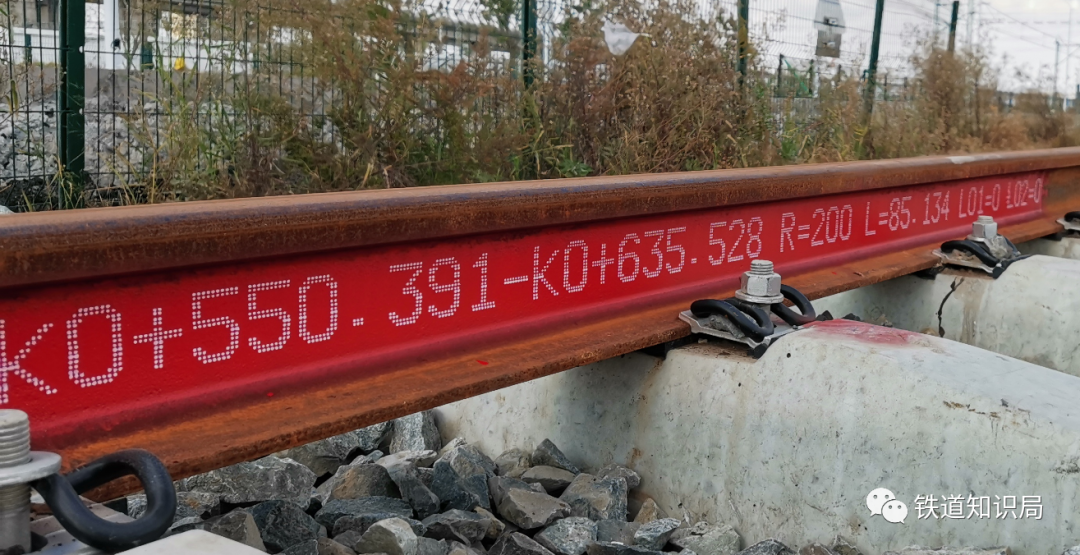

铁路竖曲线的作用、如何设置竖曲线、竖曲线的标记以及计算方法等内容。

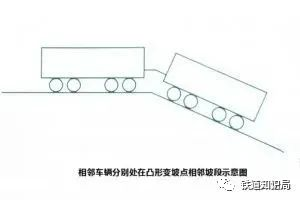

通常为适应地形的起伏，减少建筑工程费用，铁路的纵断面是因地势不同而由不同坡度的连续直线段连接而成的。正因为如此，在坡段与坡段的相接处，便形成了变坡点，如果各坡段线路直线连接成折线，那意味着线路必定存在一个“折角”，车辆过这个“折角”时车辆和轨道的关系如下图所示。

如果这个“折角”角度很小（两邻接坡度的坡度差数值相差很大）时，那么列车行经变坡点处时，整个列车会分布在不同的坡段上，这种情况会使车钩应力发生变化，容易产生断钩或脱钩。

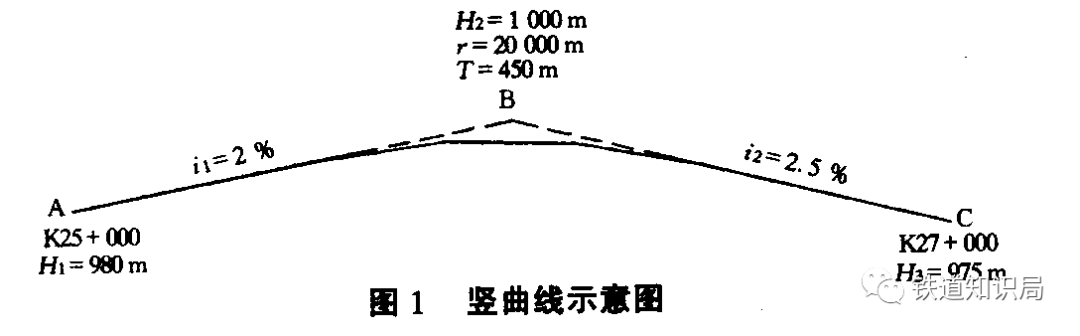

为保证列车安全运行，如同线路平面曲线一样，当两相邻坡度的代数差达到一定的数值时，就应在相邻坡段间用一圆顺的曲线来连接，以改善列车的运行条件，这种在线路垂直面的曲线称为竖曲线。
01如何设置竖曲线

1、允许速度不大于160km/h线路，采用圆曲线形竖曲线时，若相邻坡段的坡度代数差大于3‰，应设置竖曲线，竖曲线半径不得小于10000m，困难地段不得小于5000m。

2、允许速度大于160km/h线路，坡度代数差不小于1‰时，应设置圆曲线形竖曲线，竖曲线半径不应小于15000 m，且长度不应小于25m。

3、竖曲线不得与竖曲线、缓和曲线重叠，不得侵入道岔、调节器及明桥面。

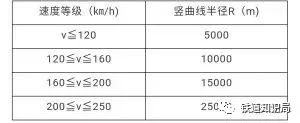

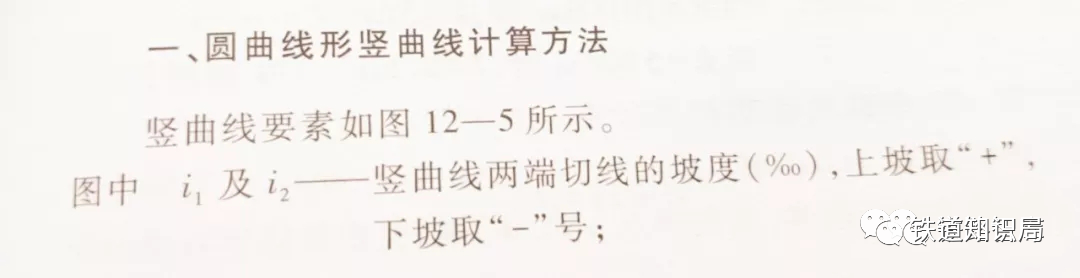

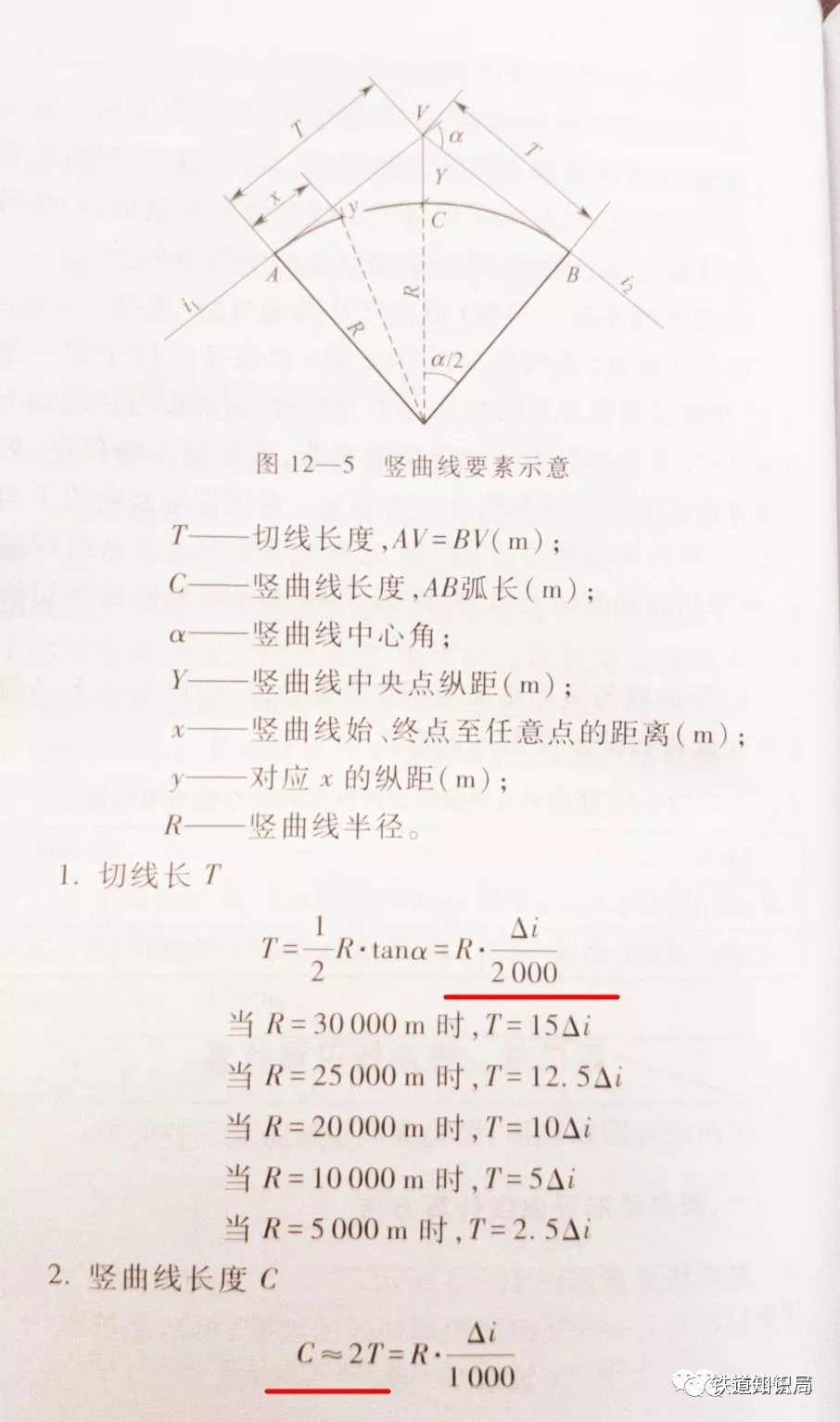

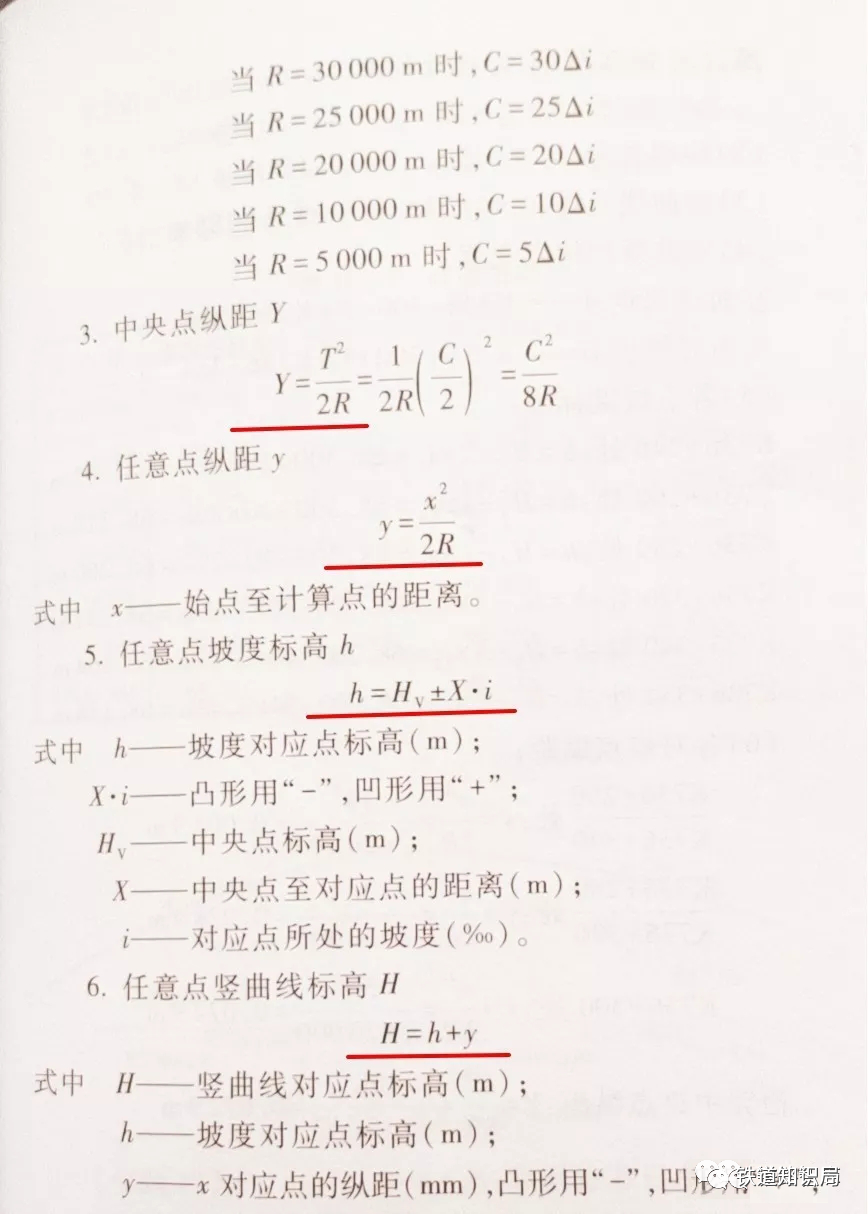

4、根据速度的不同，竖曲线的半径取值不同，如图所示。
